1.Giới thiệu
Đặc trưng

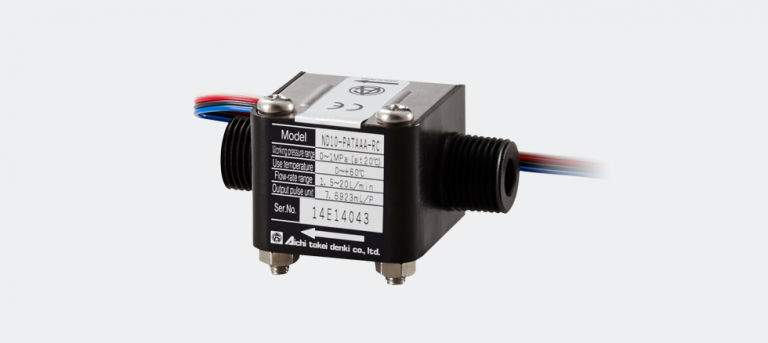

Cảm biến lưu lượng loại ND có nguyên lý đo cánh quạt và phù hợp để đo nhiều loại chất lỏng. Đây là một trong những sản phẩm bán chạy nhất của chúng tôi với chất lượng cao với mức giá thấp.
・Khả năng lặp lại tuyệt vời ・Cảm biến từ tính tích hợp trong bộ khuếch đại, có khả năng chống nhiễu mạnh, hoạt động tỷ lệ thuận với tốc độ dòng chảy. ・Đầu ra xung bằng bộ thu mở. ・Đo nhiều loại tốc độ dòng chảy với độ chính xác cao. ・Cấu trúc đơn giản do sử dụng phương pháp cánh quạt dòng tiếp tuyến làm nguyên lý đo. ・Có khả năng đo nhiều chất lỏng khác nhau. ・Sản phẩm được chứng nhận CE ・Tuân thủ RoHS (Tuân thủ chỉ thị RoHS để giải quyết các vấn đề môi trường.)
Các chức năng cơ bản nâng cao, thân thiện với người dùng và tiết kiệm chi phí là những điểm chính
Dòng ND cung cấp phép đo có độ chính xác cao không chỉ cho nước lạnh và ấm mà còn cho cả nước tinh khiết, chất lỏng hóa học, v.v. Thân máy nhỏ gọn, trọng lượng nhẹ và tương thích với nhiều loại chất lỏng với vật liệu vỏ được lựa chọn cẩn thận như PP, ETFE, PPO, v.v., và với cảm biến từ tính có độ nhạy cao do chính chúng tôi phát triển. Do đó, loạt sản phẩm này được áp dụng rộng rãi cho các phép đo lưu lượng khác nhau cũng như việc kiểm soát và giám sát nó.
2.Thông số kỹ thuật
Thông số tiêu chuẩn (ND05-NATAAC – ND10-NATAAA)
| Người mẫu | ND05-NATAAC-RC | ND05-PATAAC-RC | ND05-TATAAA-RC | ND10-NATAAA | |
|---|---|---|---|---|---|
| Phạm vi tốc độ dòng chảy | 0,3 – 3,0 L/phút | 1,5 – 20 L/phút | |||
| Sự chính xác | ±2%RS (Ở vị trí lắp đặt tiêu chuẩn) | ||||
| Chất lỏng có thể đo được | Các loại chất lỏng có thể đo được (Vui lòng quyết định dựa trên các vật liệu chính tiếp xúc với chất lỏng, được mô tả bên dưới.) | ||||
| Áp suất vận hành tối đa | 1MPa (Khi chất lỏng ở 20°C) | ||||
| Tổn thất áp suất | 12 kPa trở xuống (ở mức 3 L/phút) | 20 kPa trở xuống (ở mức 20 L/phút) | |||
| Phạm vi độ nhớt của chất lỏng | 0,5 – 1,5 mPa・s (Tương đương với nước) | ||||
| Phạm vi nhiệt độ chất lỏng | 0 đến + 70oC | 0 đến + 60oC | 0 đến + 70oC | ||
| Khả năng đáp ứng | -10 đến +70oC 35 đến 85%RH (Không ngưng tụ) | ||||
| Tín hiệu đầu ra | Xung thu mở, 4 dây Chiều dài dây: Xấp xỉ. 600 mmTỷ lệ nhiệm vụ 3/7 < A/B < 7/3 |
||||
| Hằng số xung | 2,5mL/P | 7,69 mL/P | |||
| Tần số tối đa | 20Hz | Xấp xỉ. 44Hz | |||
| Độ rộng xung tối thiểu | 0,015 giây | Xấp xỉ. 0,007 giây | |||
| Dải điện áp ứng dụng | 3 – 24VĐ | ||||
| Sự tiêu thụ năng lượng | 0,2 VA trở xuống | ||||
| Kết cấu | Cấu trúc chống nước bắn (tương thích IP64) để sử dụng trong nhà | ||||
| Sự liên quan | R1/2 | ||||
| Khối | Xấp xỉ. 150g | Xấp xỉ. 120g | |||
| Vật liệu chính của bộ phận tiếp xúc với chất lỏng | Trường hợp | PPO biến tính | PP | ETFE | PPO biến tính |
| Cánh quạt | POM | ETFE | POM | ||
| Trục | SUS304 | PA | ETFE | SUS304 | |
| Vòng chữ O | NBR | FKM | NBR | ||
| Nam châm | Sm-Co * | Ba-Fe | |||
Thông số tiêu chuẩn (ND10-PATAAA – ND20-PATAAA)
| Người mẫu | ND10-PATAAA-RC | ND10-TATAAA-RC | ND20-PATAAA-RC | ND20-PATAAA | |
|---|---|---|---|---|---|
| Phạm vi tốc độ dòng chảy | 1,5 – 20 L/phút | 1,0 – 10 L/phút | 3,0 – 60 L/phút | ||
| Sự chính xác | ±2%RS (Ở vị trí lắp đặt tiêu chuẩn) | ||||
| Chất lỏng có thể đo được | Các loại chất lỏng có thể đo được (Vui lòng quyết định dựa trên các vật liệu chính tiếp xúc với chất lỏng, được mô tả bên dưới.) | ||||
| Áp suất vận hành tối đa | 1MPa (Khi chất lỏng ở 20°C) | ||||
| Tổn thất áp suất | 20 kPa trở xuống (ở mức 20 L/phút) | 15 kPa trở xuống (ở mức 10 L/phút) | 60 kPa trở xuống (ở mức 60 L/phút) | ||
| Phạm vi độ nhớt của chất lỏng | 0,5 – 1,5 mPa・s (Tương đương với nước) | ||||
| Phạm vi nhiệt độ chất lỏng | 0 đến + 60oC | ||||
| Khả năng đáp ứng | -10 đến +70oC 35～85%RH (Không ngưng tụ) | ||||
| Tín hiệu đầu ra | Xung thu mở, 4 dây Chiều dài dây: Xấp xỉ. 600 mmTỷ lệ nhiệm vụ 3/7 < A/B < 7/3 | ||||
| Hằng số xung | 7,69 mL/P | 25mL/P | |||
| Tần số tối đa | Khoảng 44Hz | Khoảng 22Hz | 40Hz | ||
| Độ rộng xung tối thiểu | Khoảng 0,007 giây | Xấp xỉ 0,014 giây | 0,0075 giây | ||
| Dải điện áp ứng dụng | 3 – 24VĐ | ||||
| Sự tiêu thụ năng lượng | 0,2 VA trở xuống | ||||
| Kết cấu | Cấu trúc chống nước bắn (tương thích IP64) để sử dụng trong nhà | ||||
| Sự liên quan | R1/2 | R3/4 | |||
| Khối | Xấp xỉ. 120g | Xấp xỉ. 360g | |||
| Vật liệu chính của bộ phận tiếp xúc với chất lỏng | Trường hợp | PP | ETFE | PP | |
| Cánh quạt | POM | ETFE | POM | ||
| Trục | PA | ETFE | SUS304 | ||
| Vòng chữ O | FKM | ||||
| Nam châm | Ba-Fe | Sm-Co * | Ba-Fe | ||
– ND05-TATAAA và ND10-TATAAA chỉ nên lắp đặt ở vị trí lắp đặt tiêu chuẩn. *1. Cấp điện áp tương tự cho nguồn điện cảm biến (đỏ – đen) và đầu ra xung (xanh và trắng – đen). *2. Nam châm này không tiếp xúc với chất lỏng.
Kích thước
(Đơn vị: mm)
| Người mẫu | ND05 | ND10 | ND20 |
|---|---|---|---|
| MỘT | 80 | 80 | 110 |
| B | 47 | 47 | 58 |
| C | 37,5 | 37,5 | 50 |
| D | 49 | 49 | 65 |
| E | 47 | 47 | 68 |
| F | 12,5 | 12,5 | 18 |
| G | 16 | 16 | 23 |
3.Ứng dụng Cảm biến lưu lượng ND Aichi Tokei Denki
- Cấp nước và xử lý nước: Cảm biến lưu lượng ND thường được sử dụng trong các hệ thống cung cấp nước và xử lý nước để đo lường lưu lượng nước. Điều này bao gồm cả việc sử dụng trong các hệ thống cung cấp nước cho hộ gia đình và các ứng dụng công nghiệp lớn hơn, cũng như trong các quy trình xử lý nước thải.
- Công nghiệp và quy trình sản xuất: Trong nhiều quy trình sản xuất công nghiệp, cảm biến lưu lượng ND được sử dụng để đo lượng các chất lỏng khác nhau như dầu, hóa chất và nước trong các đường ống và hệ thống, giúp kiểm soát quy trình sản xuất và đảm bảo chất lượng sản phẩm.
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Trong các hệ thống HVAC, cảm biến lưu lượng ND có thể được sử dụng để đo lượng nước làm mát hoặc chất làm lạnh trong các hệ thống làm lạnh và điều hòa không khí.
- Ứng dụng trong công nghệ môi trường: Trong các ứng dụng quản lý môi trường, cảm biến lưu lượng ND cũng có thể được sử dụng để đo lượng nước và các chất lỏng khác trong các hệ thống xử lý nước thải và các quy trình xử lý môi trường khác.
