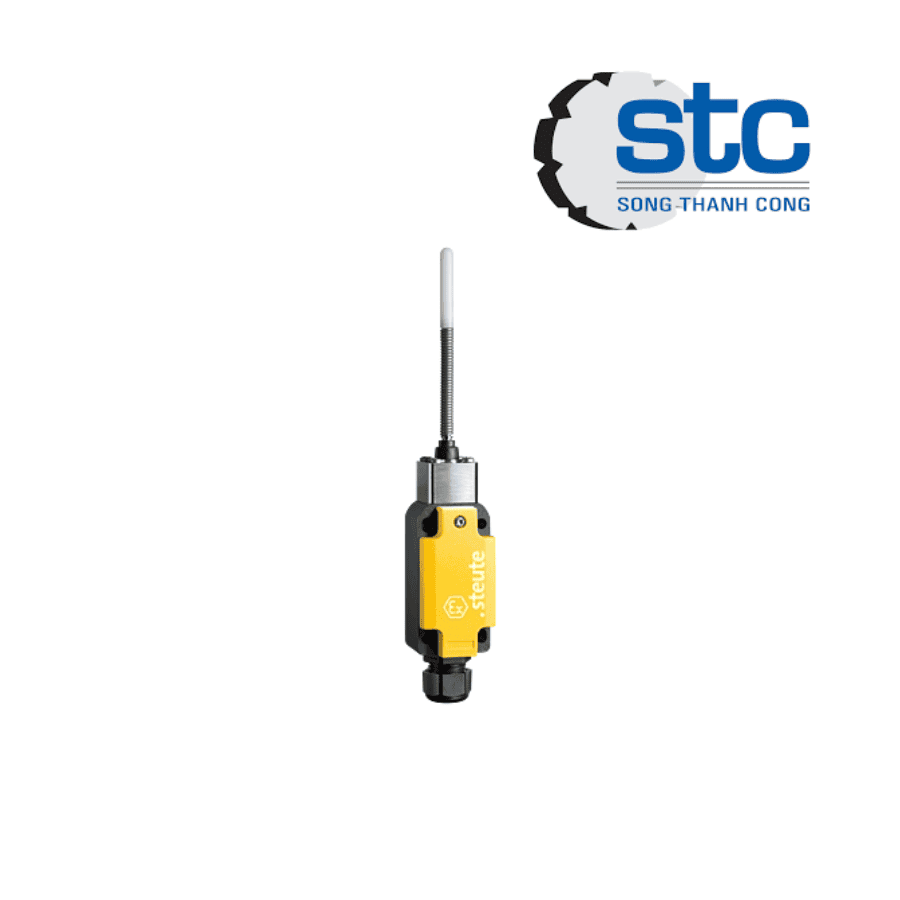

1456933 Ex ES 98 TK-11-3G-D STEUTE Vietnam – Công tắc hành trình chống cháy nổ (Ex Position Switch)
1. Tổng quan & Đặc điểm nổi bật 1456933 Ex ES 98 TK-11-3G-D STEUTE Vietnam
1456933 là mã đặt hàng của Ex ES 98 TK-11-3G-D, công tắc hành trình chống cháy nổ thuộc dòng Ex ES 98 của STEUTE. Thiết bị được thiết kế để giám sát vị trí trong các khu vực có nguy cơ cháy nổ Zone 2 (khí) và Zone 22 (bụi), đáp ứng các tiêu chuẩn ATEX và IECEx.
Model này sử dụng cần lò xo (spring rod) với đầu nhựa chống mài mòn (TK), cho phép tác động từ nhiều hướng và hấp thụ các sai lệch cơ khí. Vỏ công tắc được chế tạo bằng nhôm đúc chống ăn mòn, cấp bảo vệ IP67, thích hợp cho các môi trường công nghiệp khắc nghiệt như dầu khí, hóa chất, thực phẩm và hệ thống băng tải.
Đặc điểm nổi bật
- Công tắc hành trình chống cháy nổ (Ex Position Switch).
- Model: Ex ES 98 TK-11-3G-D.
- Mã đặt hàng: 1456933.
- Dùng cho Zone 2 và Zone 22.
- Cần lò xo với đầu nhựa chống mài mòn.
- Có thể tác động từ nhiều hướng.
- Vỏ nhôm đúc sơn tĩnh điện chống ăn mòn.
- Tiếp điểm 1 NO + 1 NC (Slow Action).
- Cấp bảo vệ IP67.
- Tuổi thọ cơ học trên 1 triệu lần đóng cắt.
2. Thông số kỹ thuật 1456933 Ex ES 98 TK-11-3G-D STEUTE Vietnam
| Thông số | Giá trị |
|---|---|
| Model | Ex ES 98 TK-11-3G-D |
| Order No. | 1456933 |
| Hãng | STEUTE |
| Loại thiết bị | Ex Position Switch |
| Dòng sản phẩm | Ex ES 98 |
| Kiểu tác động | Spring Rod with Plastic Tip (TK) |
| Tiếp điểm | 1 NO + 1 NC (Slow Action) |
| Điện áp cách điện (Ui) | 250 VAC |
| Dòng định mức | 6 A / 250 VAC; 0.25 A / 230 VDC |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường | T6: -20…+40°C; T5: -20…+60°C |
| Tuổi thọ cơ học | > 1.000.000 chu kỳ |
| Tần suất đóng cắt | Tối đa 1.800 lần/giờ |
| Độ lặp điểm chuyển mạch | ±0,1 mm |
| Khối lượng | Khoảng 390 g |
| Chứng nhận | ATEX, IECEx |
3. Nguyên lý hoạt động
Ex ES 98 TK-11-3G-D hoạt động theo nguyên lý công tắc cơ khí.
- Khi cần lò xo bị tác động, cơ cấu bên trong sẽ chuyển đổi trạng thái tiếp điểm.
- Tín hiệu đóng/ngắt được gửi tới PLC hoặc hệ thống điều khiển để xác định vị trí của cửa, cơ cấu hoặc thiết bị.
- Thiết kế chống cháy nổ giúp ngăn ngừa tia lửa điện phát sinh ra môi trường nguy hiểm.
- Cần lò xo có thể lệch theo nhiều hướng, phù hợp với các ứng dụng có sai số cơ khí.
4. Ứng dụng thực tế 1456933 Ex ES 98 TK-11-3G-D STEUTE Vietnam
Sản phẩm được sử dụng trong:
- Nhà máy dầu khí.
- Nhà máy hóa chất.
- Kho chứa nhiên liệu.
- Nhà máy thực phẩm.
- Nhà máy chế biến ngũ cốc.
- Hệ thống băng tải.
- Máy đóng gói.
- Thiết bị xử lý vật liệu.
- Khu vực có bụi dễ cháy.
- Hệ thống tự động hóa trong môi trường nguy hiểm.
5. Kết luận
1456933 Ex ES 98 TK-11-3G-D STEUTE Vietnam là công tắc hành trình chống cháy nổ chất lượng cao, được thiết kế cho Zone 2 và Zone 22 với vỏ nhôm đúc IP67, cần lò xo đa hướng, 1 NO + 1 NC và tuổi thọ cơ học trên 1 triệu chu kỳ. Thiết bị đáp ứng các tiêu chuẩn ATEX và IECEx, mang lại độ tin cậy cao trong các môi trường công nghiệp có nguy cơ cháy nổ.
