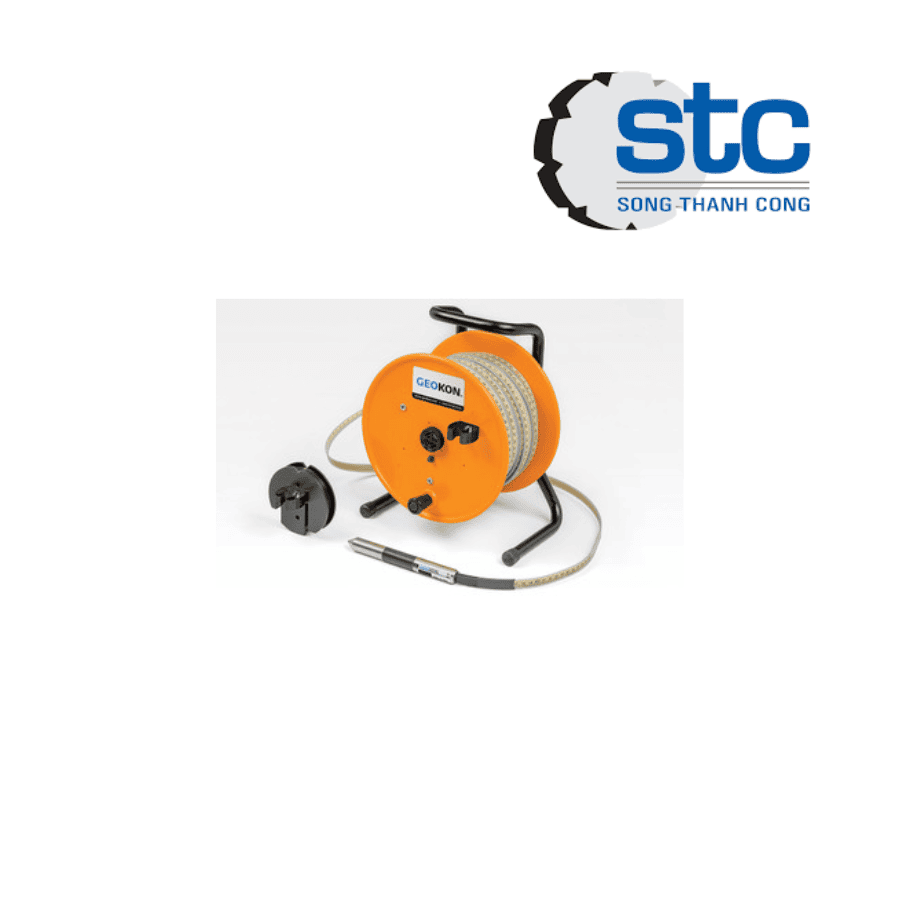

1900-11-50M Geokon Vietnam – Đầu dò Reed Switch với thước đo 50 m cho Magnetic Extensometer
1. Tổng quan & Đặc điểm nổi bật 1900-11-50M Geokon Vietnam
1900-11-50M là đầu dò Reed Switch (Reed Switch Probe) đi kèm thước đo dài 50 mét, thuộc hệ thống Model 1900 Magnetic Extensometer của Geokon. Thiết bị được sử dụng để xác định vị trí của các nam châm (magnetic anchors) bên trong ống đo nhằm theo dõi độ lún, độ dịch chuyển và biến dạng của nền đất, đập, đường đắp, móng công trình và các kết cấu địa kỹ thuật khác.
Đầu dò hoạt động dựa trên công tắc Reed Switch có độ nhạy cao. Khi đầu dò đi qua vị trí nam châm, hệ thống sẽ phát tín hiệu âm thanh giúp người vận hành xác định chính xác vị trí của từng mốc đo. Phiên bản 1900-11-50M được trang bị thước thép phủ nylon dài 50 m, phù hợp với các hố khoan và công trình có độ sâu trung bình.
Đặc điểm nổi bật
- Đầu dò Reed Switch cho hệ thống Magnetic Extensometer Model 1900.
- Thước đo dài 50 mét.
- Độ phân giải 1 mm.
- Độ lặp lại ±3 mm.
- Đầu dò bằng thép không gỉ.
- Thước thép phủ nylon chống mài mòn.
- Phát hiện chính xác vị trí của các magnetic anchor.
- Có tín hiệu âm thanh hỗ trợ đọc kết quả.
- Thiết kế bền bỉ, thích hợp sử dụng ngoài hiện trường.
2. Thông số kỹ thuật 1900-11-50M Geokon Vietnam
| Thông số | Giá trị |
|---|---|
| Model | 1900-11-50M |
| Hãng | Geokon |
| Dòng sản phẩm | Model 1900 Magnetic Extensometer |
| Loại thiết bị | Reed Switch Probe |
| Chiều dài thước | 50 m |
| Độ phân giải | 1 mm |
| Độ lặp lại | ±3 mm |
| Nhiệt độ làm việc | -30°C đến +80°C |
| Vật liệu đầu dò | Thép không gỉ (Stainless Steel) |
| Kích thước đầu dò | 178 × 19 mm |
| Nguồn cấp | Pin kiềm 9 V |
| Ứng dụng | Quan trắc lún và chuyển vị địa kỹ thuật |
3. Nguyên lý hoạt động
Đầu dò Reed Switch được thả xuống bên trong ống đo của hệ thống Magnetic Extensometer.
- Khi đầu dò đi qua vị trí của nam châm (magnetic anchor), từ trường sẽ kích hoạt công tắc Reed Switch.
- Thiết bị phát tín hiệu âm thanh để thông báo vị trí của mốc.
- Người vận hành đọc giá trị trên thước đo tại miệng ống.
- So sánh các lần đo theo thời gian giúp xác định độ lún hoặc chuyển vị của từng lớp đất và công trình.
4. Ứng dụng thực tế 1900-11-50M Geokon Vietnam
Sản phẩm được sử dụng trong:
- Quan trắc độ lún nền đất.
- Giám sát đập đất và đập thủy điện.
- Theo dõi nền đường và đường đắp.
- Quan trắc hố đào sâu.
- Giám sát nền móng công trình.
- Quan trắc đường hầm.
- Công trình khai thác mỏ.
- Công trình giao thông và cầu đường.
- Dự án cảng biển.
- Các hệ thống quan trắc địa kỹ thuật dài hạn.
5. Kết luận
1900-11-50M Geokon Vietnam là đầu dò Reed Switch đi kèm thước đo 50 m, được thiết kế cho hệ thống Model 1900 Magnetic Extensometer. Với độ phân giải 1 mm, độ lặp lại ±3 mm và khả năng hoạt động ổn định trong môi trường khắc nghiệt, thiết bị cung cấp dữ liệu đo chính xác và đáng tin cậy cho các ứng dụng quan trắc địa kỹ thuật.
