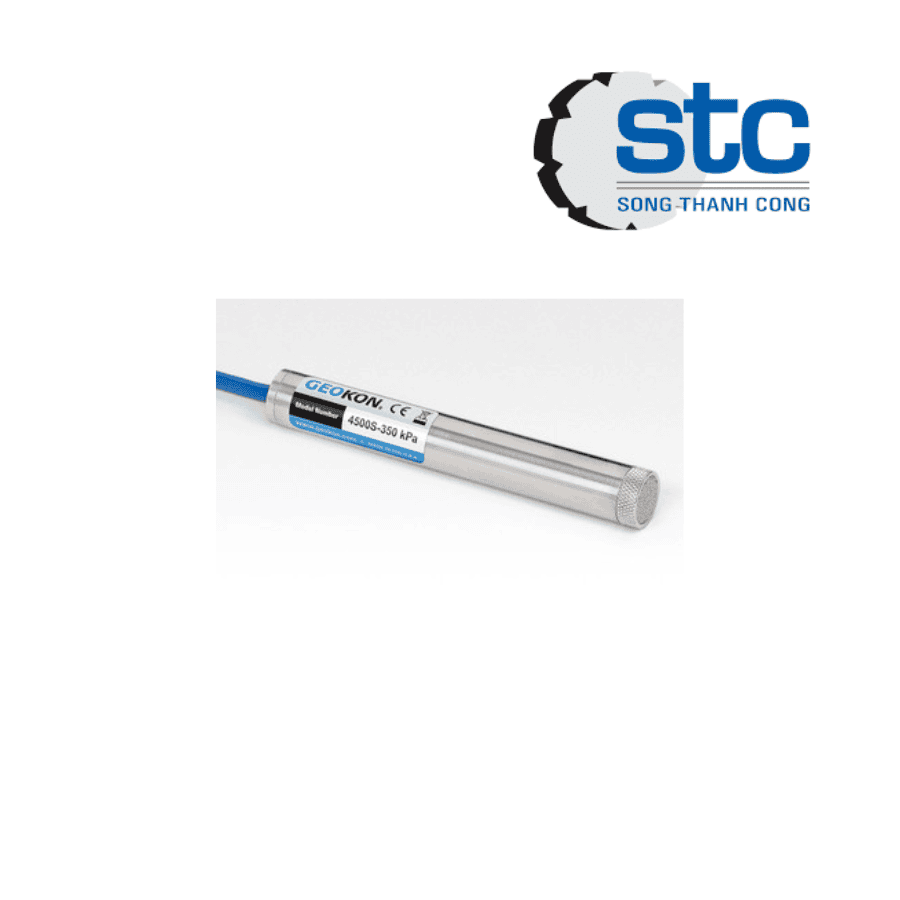

4500S-2MPA Geokon Vietnam – Cảm biến áp lực nước lỗ rỗng dây rung (Vibrating Wire Piezometer)
1. Tổng quan & Đặc điểm nổi bật 4500S-2MPA Geokon Vietnam
4500S-2MPA là cảm biến áp lực nước lỗ rỗng dây rung (Vibrating Wire Piezometer) thuộc dòng Model 4500 Series của Geokon. Thiết bị được thiết kế để đo áp lực nước lỗ rỗng (pore water pressure), mực nước ngầm và áp suất chất lỏng trong các công trình địa kỹ thuật như đập, hầm, nền móng, giếng khoan và công trình thủy lợi.
Model 4500S-2MPA có dải đo 2 MPa, sử dụng công nghệ dây rung (Vibrating Wire) kết hợp với cảm biến nhiệt NTC Thermistor tích hợp, mang lại độ ổn định cao trong các phép đo dài hạn. Thiết bị được chế tạo bằng thép không gỉ, có bộ lọc thép không gỉ 50 µm bảo vệ màng cảm biến và chống xâm nhập của hạt rắn.
Đặc điểm nổi bật
- Cảm biến áp lực nước lỗ rỗng công nghệ Vibrating Wire.
- Dải đo 2 MPa.
- Độ chính xác ±0,1% F.S.
- Độ phân giải 0,025% F.S.
- Tích hợp cảm biến nhiệt NTC Thermistor.
- Thân bằng thép không gỉ chống ăn mòn.
- Bộ lọc thép không gỉ 50 µm.
- Hoạt động ổn định trong giám sát dài hạn.
- Khả năng chịu quá áp 1,5 lần dải đo.
- Tương thích với các thiết bị đọc và datalogger của Geokon.
2. Thông số kỹ thuật 4500S-2MPA Geokon Vietnam
| Thông số | Giá trị |
|---|---|
| Model | 4500S-2MPA |
| Hãng | Geokon |
| Dòng sản phẩm | 4500 Series |
| Loại thiết bị | Vibrating Wire Piezometer |
| Dải đo áp suất | 2 MPa |
| Độ chính xác | ±0,1% F.S. |
| Độ phân giải | 0,025% F.S. |
| Độ tuyến tính | < ±0,5% F.S. |
| Khả năng quá áp | 1,5 × dải đo |
| Dải nhiệt độ làm việc | -20°C đến +80°C |
| Đường kính cảm biến | 19,05 mm |
| Chiều dài cảm biến | 133 mm |
| Vật liệu | Thép không gỉ |
| Cảm biến nhiệt | Thermistor tích hợp |
| Bộ lọc | Thép không gỉ 50 µm |
3. Nguyên lý hoạt động
4500S-2MPA hoạt động theo nguyên lý dây rung (Vibrating Wire).
- Áp lực nước tác động lên màng cảm biến bằng thép không gỉ.
- Màng cảm biến làm thay đổi lực căng của dây rung bên trong.
- Tần số dao động của dây rung thay đổi tỷ lệ với áp suất tác dụng.
- Bộ đọc chuyên dụng đo tần số dao động và chuyển đổi thành giá trị áp suất.
- Thermistor tích hợp đồng thời đo nhiệt độ để bù sai số do ảnh hưởng của nhiệt độ môi trường.
4. Ứng dụng thực tế 4500S-2MPA Geokon Vietnam
Thiết bị được sử dụng trong:
- Quan trắc đập đất và đập bê tông.
- Giám sát nền móng công trình.
- Quan trắc hố đào sâu.
- Giếng khoan địa kỹ thuật.
- Đường hầm.
- Công trình thủy điện.
- Quan trắc mực nước ngầm.
- Theo dõi áp lực nước trong đất.
- Quan trắc ổn định mái dốc.
- Các dự án địa kỹ thuật và môi trường.
5. Kết luận
4500S-2MPA Geokon Vietnam là cảm biến áp lực nước lỗ rỗng sử dụng công nghệ Vibrating Wire, được thiết kế cho các ứng dụng quan trắc địa kỹ thuật và thủy văn dài hạn. Với dải đo 2 MPa, độ chính xác ±0,1% F.S., độ phân giải 0,025% F.S., cảm biến nhiệt tích hợp và kết cấu thép không gỉ bền bỉ, thiết bị mang lại khả năng đo ổn định và đáng tin cậy trong các công trình xây dựng, hạ tầng và khai thác mỏ.
