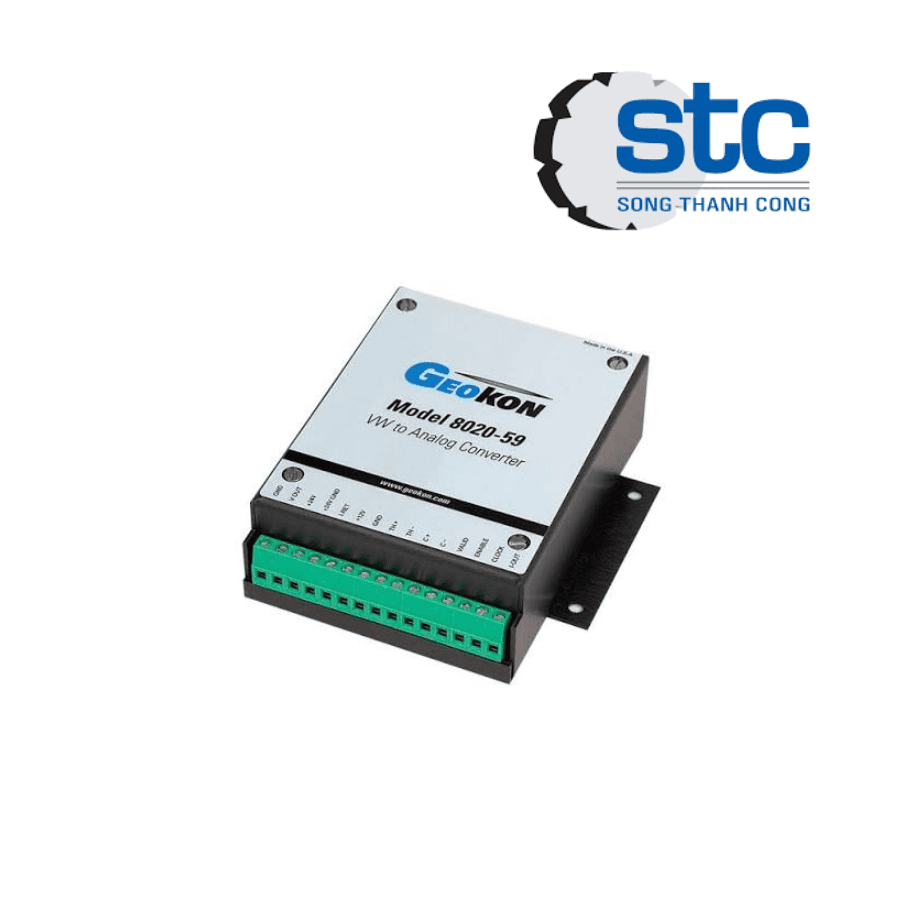

8020-59 GEOKON Vietnam – Bộ chuyển đổi tín hiệu cảm biến dây rung sang tín hiệu analog
Mô tả ngắn
8020-59 GEOKON là bộ chuyển đổi tín hiệu tần số sang tín hiệu analog, được thiết kế để kết nối các cảm biến dây rung của GEOKON với hệ thống thu thập dữ liệu không hỗ trợ đọc trực tiếp tín hiệu tần số. Thiết bị cung cấp đầu ra 0–5 V hoặc 4–20 mA, hỗ trợ tích hợp dữ liệu đo vào hệ thống giám sát công trình và quan trắc địa kỹ thuật.
Tổng quan và đặc điểm nổi bật
GEOKON 8020-59 Vibrating Wire Frequency to Analog Converter là thiết bị xử lý tín hiệu dành cho các cảm biến sử dụng nguyên lý dây rung. Bộ chuyển đổi tạo tín hiệu kích thích cần thiết cho cảm biến, sau đó đọc và chuyển đổi tín hiệu đo thành dạng analog tương thích với thiết bị tiếp nhận.
Thiết bị phù hợp với các hệ thống quan trắc sử dụng cảm biến dây rung nhưng cần truyền dữ liệu đến bộ điều khiển hoặc hệ thống thu thập dữ liệu analog. Nhờ đó, người dùng có thể tích hợp dữ liệu đo vào cấu trúc giám sát hiện có mà không cần thiết bị tiếp nhận phải xử lý trực tiếp tín hiệu tần số.
Các đặc điểm đáng chú ý gồm:
- Chuyển đổi tín hiệu: Hỗ trợ đầu ra điện áp 0–5 V và dòng điện 4–20 mA.
- Độ phân giải: Đầu ra analog sử dụng bộ chuyển đổi 16 bit theo thông số sản phẩm.
- Hỗ trợ cảm biến: Tương thích với các cảm biến dây rung GEOKON.
- Đo nhiệt độ: Có thể đọc tín hiệu từ nhiệt điện trở tích hợp trong cảm biến tương thích.
- Kết nối mở rộng: Có thể hoạt động với một cảm biến độc lập hoặc kết hợp bộ ghép kênh GEOKON Model 8032 để xử lý nhiều kênh.
- Nguồn cấp: Hỗ trợ nguồn 12 V hoặc 24 V.
Lưu ý: GEOKON đã công bố Model 8020-59 là sản phẩm ngừng sản xuất. Khi lựa chọn thiết bị thay thế hoặc mua hàng tồn kho, cần xác nhận tình trạng cung cấp và khả năng tương thích với hệ thống hiện hữu.
Thông số kỹ thuật 8020-59 GEOKON Vietnam
| Thông số | Giá trị |
|---|---|
| Thương hiệu | GEOKON |
| Model | 8020-59 |
| Tên sản phẩm | Vibrating Wire Frequency to Analog Converter |
| Chức năng | Chuyển đổi tín hiệu dây rung sang tín hiệu analog |
| Đầu ra analog | 0–5 V hoặc 4–20 mA |
| Độ phân giải | 16 bit |
| Độ chính xác đầu ra 0–5 V | ±0,1% toàn thang |
| Độ chính xác đầu ra 4–20 mA | ±0,5% toàn thang |
| Nguồn cấp | 12 V hoặc 24 V |
| Chế độ vận hành | Một kênh hoặc kết hợp bộ ghép kênh |
| Số kênh hỗ trợ | Tối đa 16 cảm biến có nhiệt điện trở hoặc 32 cảm biến dây rung, tùy cấu hình |
| Nhiệt độ làm việc | -20°C đến +80°C |
| Kích thước | 111 × 108 × 36 mm, gồm nắp |
| Tình trạng sản phẩm | Đã ngừng sản xuất theo thông tin của hãng |
Ứng dụng thực tế 8020-59 GEOKON Vietnam
8020-59 được sử dụng trong các hệ thống quan trắc địa kỹ thuật và giám sát công trình có trang bị cảm biến dây rung. Thiết bị hỗ trợ chuyển đổi tín hiệu để hệ thống thu thập dữ liệu tiếp nhận và xử lý kết quả đo thuận tiện hơn.
Một số ứng dụng tiêu biểu gồm:
- Hệ thống quan trắc áp lực nước lỗ rỗng và mực nước ngầm.
- Giám sát biến dạng, ứng suất và chuyển vị thông qua các cảm biến dây rung phù hợp.
- Hệ thống theo dõi công trình đập, nền móng, hầm và kết cấu xây dựng.
- Tích hợp cảm biến dây rung vào hệ thống PLC hoặc bộ thu thập dữ liệu có đầu vào analog tương thích.
- Mở rộng hệ thống quan trắc nhiều kênh thông qua bộ ghép kênh phù hợp.
Kết luận
8020-59 GEOKON là bộ chuyển đổi tín hiệu phục vụ hệ thống quan trắc sử dụng cảm biến dây rung, với đầu ra analog 0–5 V hoặc 4–20 mA. Thiết bị giúp kết nối cảm biến với các hệ thống thu thập dữ liệu tương thích. Do model đã ngừng sản xuất, người dùng nên kiểm tra tình trạng hàng và phương án thay thế trước khi đặt mua.
