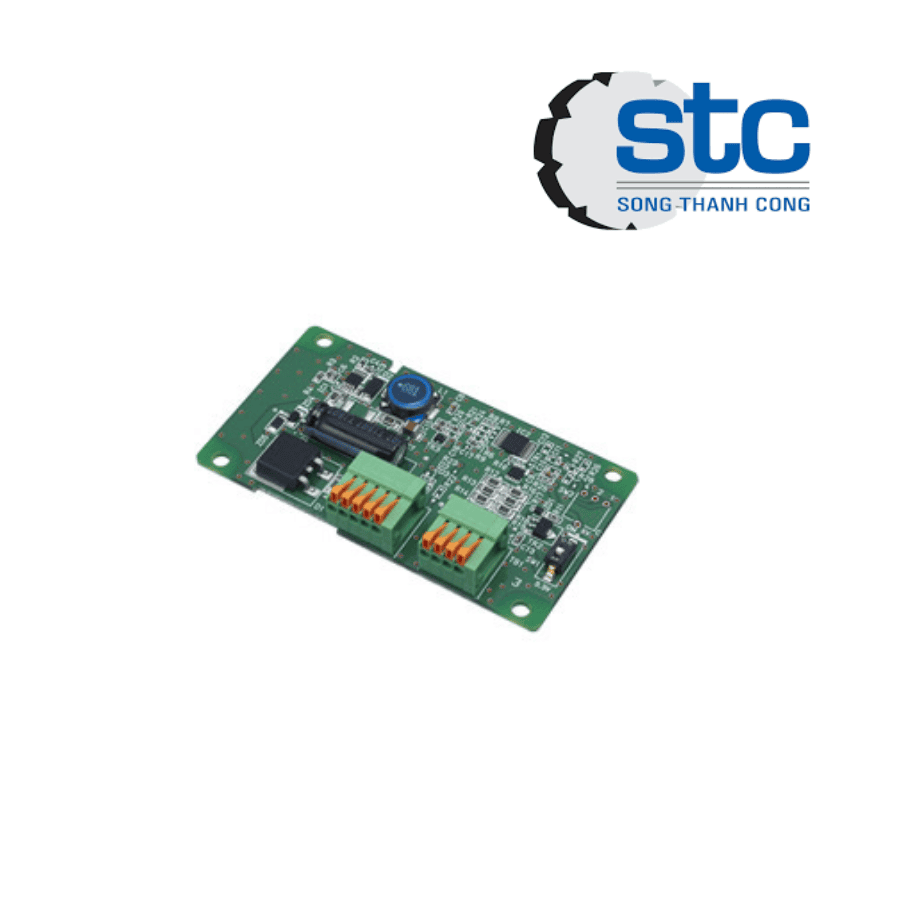

9PC8045D-V001 SANYO DENKI Vietnam – Bộ điều khiển PWM cho quạt DC (PWM Controller PCB Type)
1. Tổng quan & Đặc điểm nổi bật 9PC8045D-V001 SANYO DENKI Vietnam
9PC8045D-V001 là bộ điều khiển PWM (PWM Controller PCB Type) của SANYO DENKI, được thiết kế để điều khiển tốc độ quạt DC thuộc dòng San Ace thông qua tín hiệu PWM. Thiết bị giúp tối ưu hiệu suất làm mát, giảm tiêu thụ điện năng và kéo dài tuổi thọ của quạt trong các hệ thống công nghiệp và điện tử.
Model 9PC8045D-V001 có thể điều khiển tối đa 4 quạt DC, hỗ trợ các mức điện áp 12 VDC, 24 VDC và 48 VDC. Bộ điều khiển nhận tín hiệu điều khiển điện áp bên ngoài và tạo tín hiệu PWM 25 kHz để điều chỉnh tốc độ quạt một cách chính xác và ổn định.
Đặc điểm nổi bật
- Bộ điều khiển PWM cho quạt DC.
- Thiết kế dạng bo mạch (PCB Type).
- Điều khiển đồng thời tối đa 4 quạt.
- Hỗ trợ quạt 12 VDC, 24 VDC và 48 VDC.
- Tần số điều chế PWM 25 kHz.
- Điều chỉnh tốc độ quạt chính xác.
- Giảm tiêu thụ điện năng và tiếng ồn.
- Kích thước nhỏ gọn, dễ tích hợp.
- Hoạt động ổn định trong môi trường công nghiệp.
- Tương thích với nhiều dòng quạt San Ace của SANYO DENKI.
2. Thông số kỹ thuật 9PC8045D-V001 SANYO DENKI Vietnam
| Thông số | Giá trị |
|---|---|
| Model | 9PC8045D-V001 |
| Hãng | SANYO DENKI |
| Loại thiết bị | PWM Controller (PCB Type) |
| Chức năng | Điều khiển tốc độ quạt DC |
| Số quạt điều khiển | Tối đa 4 quạt |
| Điện áp quạt hỗ trợ | 12 / 24 / 48 VDC |
| Điện áp đầu vào | 7–60 VDC |
| Điện áp điều khiển | 0–5.5 VDC |
| Tần số PWM | 25 kHz |
| Công suất tiêu thụ | Khoảng 0.2 W |
| Kích thước | 80 × 45 × 17 mm |
| Kiểu lắp đặt | Gắn trên PCB |
3. Nguyên lý hoạt động
9PC8045D-V001 hoạt động bằng cách nhận tín hiệu điều khiển từ hệ thống bên ngoài và tạo tín hiệu PWM để điều chỉnh tốc độ quay của quạt.
- Bộ điều khiển nhận nguồn DC và tín hiệu điều khiển.
- Mạch điện tử tạo tín hiệu PWM với tần số 25 kHz.
- Tín hiệu PWM được truyền đến quạt San Ace để thay đổi tốc độ quay theo yêu cầu.
- Quạt hoạt động ở tốc độ phù hợp, giúp tối ưu khả năng làm mát, giảm tiếng ồn và tiết kiệm năng lượng.
4. Ứng dụng thực tế 9PC8045D-V001 SANYO DENKI Vietnam
Thiết bị được sử dụng trong:
- Tủ điều khiển công nghiệp.
- Máy chủ (Server).
- Trung tâm dữ liệu (Data Center).
- Thiết bị viễn thông.
- Bộ nguồn công suất.
- Biến tần và Servo Drive.
- Hệ thống UPS.
- Thiết bị y tế.
- Máy tự động hóa.
- Hệ thống làm mát thiết bị điện tử.
5. Kết luận
9PC8045D-V001 SANYO DENKI Vietnam là bộ điều khiển PWM dạng PCB dành cho quạt DC San Ace, hỗ trợ điều khiển đồng thời tối đa 4 quạt với điện áp 12 VDC, 24 VDC hoặc 48 VDC. Với khả năng điều chỉnh tốc độ chính xác, tần số PWM 25 kHz, kích thước nhỏ gọn và độ tin cậy cao, thiết bị là giải pháp hiệu quả để tối ưu hệ thống làm mát trong các ứng dụng công nghiệp, điện tử và tự động hóa.
