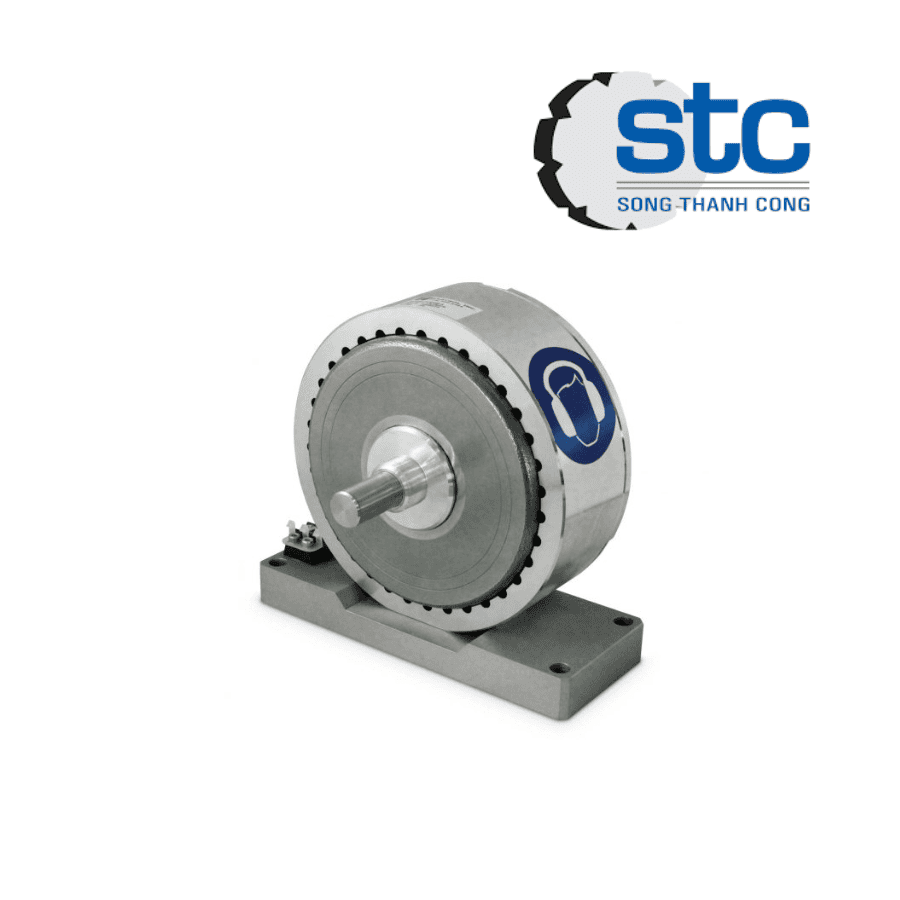

AHB-3.3 BRAKE (007297) Magtrol Vietnam – Phanh từ trễ làm mát bằng khí nén (Compressed-Air-Cooled Hysteresis Brake)
1. Tổng quan & Đặc điểm nổi bật AHB-3.3 BRAKE (007297) Magtrol Vietnam
AHB-3.3 BRAKE (Part No. 007297) là phanh từ trễ làm mát bằng khí nén (Compressed-Air-Cooled Hysteresis Brake) thuộc dòng AHB Series của Magtrol. Thiết bị được thiết kế để tạo tải chính xác trong các hệ thống kiểm tra động cơ điện, thử nghiệm mô-men xoắn, kiểm tra độ bền và các ứng dụng điều khiển lực căng. Công nghệ Hysteresis Brake giúp tạo mô-men hãm ổn định, độc lập với tốc độ quay, mang lại độ chính xác và độ lặp lại cao.
Model AHB-3.3 được làm mát bằng khí nén, cho phép hoạt động liên tục ở công suất cao và tốc độ quay lên đến 25.000 rpm. Đây là phiên bản có mô-men danh định 3,3 N·m, quán tính thấp hơn và tốc độ tối đa cao hơn so với model AHB-3 tiêu chuẩn.
Đặc điểm nổi bật
- Phanh từ trễ (Hysteresis Brake) làm mát bằng khí nén.
- Thuộc dòng AHB Series.
- Mô-men hãm danh định 3,3 N·m.
- Hoạt động ổn định, mô-men không phụ thuộc tốc độ.
- Tốc độ quay tối đa 25.000 rpm.
- Công suất hấp thụ cao nhờ hệ thống làm mát bằng khí nén.
- Độ chính xác và độ lặp lại cao.
- Thiết kế gắn đế thuận tiện cho lắp đặt.
- Tương thích với các hệ thống kiểm tra động cơ của Magtrol.
- Phù hợp cho các ứng dụng thử nghiệm tốc độ cao.
2. Thông số kỹ thuật AHB-3.3 BRAKE (007297) Magtrol Vietnam
| Thông số | Giá trị |
|---|---|
| Model | AHB-3.3 BRAKE |
| Part Number | 007297 |
| Hãng | Magtrol |
| Dòng sản phẩm | AHB Series |
| Loại thiết bị | Compressed-Air-Cooled Hysteresis Brake |
| Mô-men danh định | 3.3 N·m |
| Dòng điện định mức | 800 mA |
| Điện áp cuộn dây tiêu chuẩn | 24 VDC |
| Tốc độ tối đa | 25.000 rpm |
| Công suất liên tục (có làm mát bằng khí) | 1.400 W |
| Công suất 5 phút (có làm mát bằng khí) | 2.000 W |
| Áp suất khí nén | 85–95 psi (≈ 5,9–6,6 bar) |
| Lưu lượng khí | 15 SCFM (≈ 425 L/phút) |
| Kiểu lắp | Base Mount |
3. Nguyên lý hoạt động
AHB-3.3 sử dụng công nghệ từ trễ (Hysteresis) để tạo mô-men hãm không tiếp xúc.
- Khi cuộn dây được cấp dòng điện, từ trường sinh ra bên trong phanh.
- Rotor quay trong từ trường tạo ra mô-men cản thông qua hiện tượng từ trễ.
- Giá trị mô-men hãm được điều chỉnh bằng cách thay đổi dòng điện cấp cho cuộn dây.
- Hệ thống làm mát bằng khí nén giúp tản nhiệt hiệu quả, cho phép thiết bị hoạt động ở công suất cao trong thời gian dài.
4. Ứng dụng thực tế AHB-3.3 BRAKE (007297) Magtrol Vietnam
Thiết bị được sử dụng trong:
- Hệ thống kiểm tra động cơ điện.
- Băng thử motor.
- Kiểm tra mô-men xoắn.
- Kiểm tra hiệu suất động cơ.
- Kiểm tra độ bền và tuổi thọ động cơ.
- Hệ thống điều khiển lực căng.
- Phòng thí nghiệm R&D.
- Dây chuyền kiểm tra chất lượng sản phẩm.
- Thử nghiệm tốc độ cao.
- Các hệ thống tự động hóa công nghiệp.
5. Kết luận
AHB-3.3 BRAKE (007297) Magtrol Vietnam là phanh từ trễ làm mát bằng khí nén chuyên dụng cho các hệ thống thử nghiệm động cơ và đo mô-men. Với mô-men hãm 3,3 N·m, tốc độ tối đa 25.000 rpm, công suất hấp thụ cao và khả năng điều khiển mô-men chính xác, thiết bị là giải pháp lý tưởng cho các ứng dụng kiểm tra động cơ, nghiên cứu phát triển và dây chuyền kiểm tra công nghiệp.
