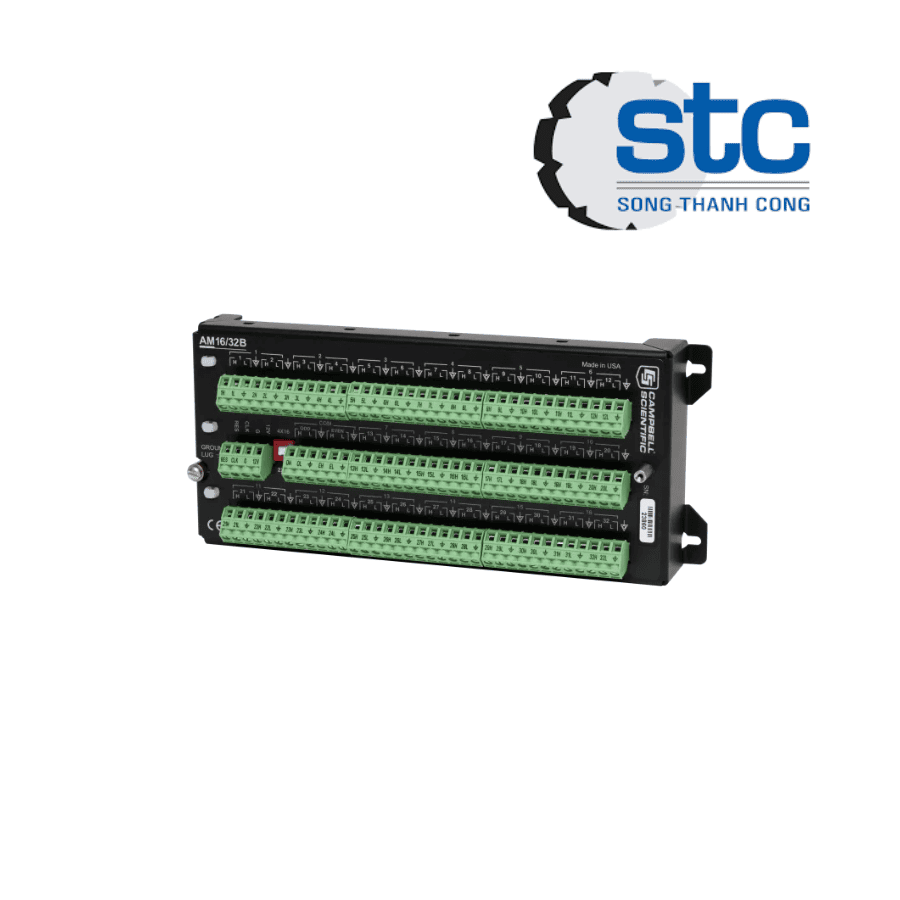

AM16/32B-ST Campbell Scientific Vietnam – Bộ mở rộng kênh đo (16/32-Channel Analog Multiplexer)
1. Tổng quan & Đặc điểm nổi bật AM16/32B-ST Campbell Scientific Vietnam
AM16/32B-ST là bộ mở rộng kênh đo tín hiệu analog (Analog Multiplexer) của Campbell Scientific, được thiết kế để tăng số lượng cảm biến có thể kết nối với datalogger trong các hệ thống quan trắc môi trường, khí tượng, địa kỹ thuật và công nghiệp.
Model AM16/32B-ST hỗ trợ cấu hình 16 kênh vi sai (Differential) hoặc 32 kênh đơn (Single-ended), giúp mở rộng đáng kể khả năng thu thập dữ liệu của các bộ ghi dữ liệu Campbell Scientific như CR1000X, CR6, CR3000, CR1000, CR800 và CR300 Series. Thiết bị sử dụng rơ-le chất lượng cao với điện trở tiếp xúc thấp, đảm bảo độ chính xác của tín hiệu đo.
Đặc điểm nổi bật
- Bộ mở rộng tín hiệu analog 16/32 kênh.
- Hỗ trợ 16 kênh Differential hoặc 32 kênh Single-ended.
- Tương thích với nhiều dòng Campbell Scientific Datalogger.
- Điện trở tiếp xúc thấp, giảm sai số đo.
- Điều khiển trực tiếp từ datalogger.
- Có thể ghép nhiều multiplexer để mở rộng thêm số kênh.
- Thiết kế nhỏ gọn, dễ lắp đặt.
- Hoạt động ổn định trong môi trường ngoài trời.
- Tiêu thụ điện năng thấp.
- Thích hợp cho hệ thống quan trắc dài hạn.
2. Thông số kỹ thuật AM16/32B-ST Campbell Scientific Vietnam
| Thông số | Giá trị |
|---|---|
| Model | AM16/32B-ST |
| Hãng | Campbell Scientific |
| Loại thiết bị | Analog Multiplexer |
| Số kênh | 16 Differential hoặc 32 Single-ended |
| Kiểu chuyển mạch | Reed Relay |
| Điện trở tiếp xúc | ≤ 1 Ω (điển hình) |
| Điện áp chuyển mạch tối đa | 50 VDC |
| Dòng chuyển mạch tối đa | 500 mA |
| Nguồn cấp | 9.6–16 VDC |
| Dòng tiêu thụ khi hoạt động | Khoảng 6 mA (không tính dòng kích hoạt relay) |
| Nhiệt độ làm việc | -25°C đến +50°C |
| Kích thước | Khoảng 239 × 102 × 38 mm |
| Khối lượng | Khoảng 0,7 kg |
Lưu ý: Thông số có thể thay đổi nhẹ theo phiên bản sản phẩm và điều kiện vận hành.
3. Nguyên lý hoạt động
AM16/32B-ST hoạt động như một bộ chuyển mạch tín hiệu analog.
- Datalogger gửi tín hiệu điều khiển đến bộ multiplexer.
- Multiplexer lần lượt kết nối từng cảm biến vào ngõ vào của datalogger.
- Datalogger thực hiện phép đo trên từng kênh theo trình tự đã lập trình.
- Sau khi hoàn tất, multiplexer chuyển sang kênh tiếp theo cho đến khi toàn bộ cảm biến được đọc.
Cơ chế này cho phép một datalogger thu thập dữ liệu từ nhiều cảm biến hơn mà không cần tăng số lượng cổng đo vật lý.
4. Ứng dụng thực tế AM16/32B-ST Campbell Scientific Vietnam
Thiết bị được sử dụng trong:
- Hệ thống quan trắc khí tượng.
- Quan trắc môi trường.
- Quan trắc địa kỹ thuật.
- Giám sát đập và hồ chứa.
- Quan trắc mực nước.
- Hệ thống đo nhiệt độ nhiều điểm.
- Quan trắc độ ẩm đất.
- Nghiên cứu nông nghiệp.
- Hệ thống SCADA.
- Các dự án nghiên cứu và tự động hóa công nghiệp.
5. Kết luận
AM16/32B-ST Campbell Scientific Vietnam là bộ mở rộng kênh đo analog đáng tin cậy, cho phép kết nối 16 kênh vi sai hoặc 32 kênh đơn với các datalogger của Campbell Scientific. Với khả năng mở rộng linh hoạt, độ chính xác cao và độ bền vượt trội, thiết bị là giải pháp lý tưởng cho các hệ thống thu thập dữ liệu và quan trắc trong nhiều lĩnh vực công nghiệp, môi trường và nghiên cứu khoa học.
