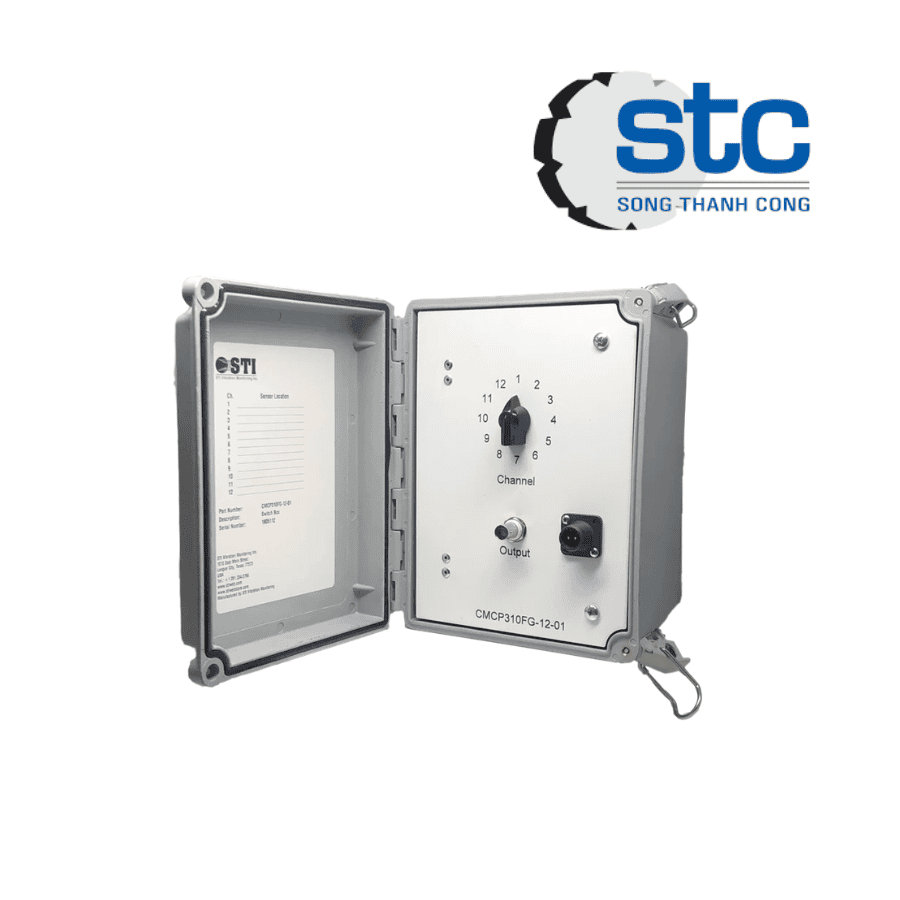

CMCP310FG-12-01-00 STI Vibration Monitoring Inc Vietnam – Hộp đấu nối tín hiệu rung BNC 12 kênh (Switchable BNC Junction Box)
1. Tổng quan & Đặc điểm nổi bật CMCP310FG-12-01-00 STI Vibration Monitoring Inc Vietnam
CMCP310FG-12-01-00 là hộp đấu nối tín hiệu rung (Switchable BNC Junction Box) thuộc dòng CMCP310 Series của STI Vibration Monitoring Inc. Thiết bị được thiết kế để tập trung tín hiệu từ nhiều cảm biến rung như accelerometer hoặc velocity sensor về một điểm kết nối duy nhất, giúp việc thu thập dữ liệu bằng máy phân tích rung cầm tay trở nên nhanh chóng và thuận tiện.
Model CMCP310FG-12-01-00 sử dụng vỏ sợi thủy tinh (Fiberglass) đạt chuẩn NEMA 4X/IP66, hỗ trợ 12 kênh đầu vào, mỗi kênh được lựa chọn thông qua công tắc chuyển mạch và xuất tín hiệu qua cổng BNC. Thiết bị thích hợp lắp đặt gần máy để giảm chi phí đi dây và nâng cao hiệu quả trong các chương trình Condition Monitoring và Predictive Maintenance.
Đặc điểm nổi bật
- Hộp đấu nối tín hiệu rung 12 kênh.
- Thuộc dòng CMCP310 Series.
- Vỏ Fiberglass chống ăn mòn.
- Chuẩn bảo vệ NEMA 4X, IP66.
- Ngõ ra BNC chuyển mạch (Switchable Output).
- Hỗ trợ kết nối cảm biến gia tốc, cảm biến vận tốc và các loại vibration transducer.
- Cầu đấu dây chịu được dây 14–22 AWG.
- Chốt khóa cửa mở nhanh (Quick Release Latch).
- Phù hợp lắp đặt trong nhà và ngoài trời.
2. Thông số kỹ thuật CMCP310FG-12-01-00 STI Vibration Monitoring Inc Vietnam
| Thông số | Giá trị |
|---|---|
| Model | CMCP310FG-12-01-00 |
| Hãng | STI Vibration Monitoring Inc. |
| Dòng sản phẩm | CMCP310 Series |
| Loại thiết bị | Switchable BNC Junction Box |
| Số kênh | 12 Channels |
| Vật liệu vỏ | Fiberglass |
| Ngõ ra | 50 Ω Female BNC |
| Đầu nối bổ sung | 2-Pin MS5015 Connector |
| Đấu dây | Screw Terminal, 14–22 AWG |
| Chuẩn bảo vệ | IP66, NEMA 4X |
| Nhiệt độ làm việc | -55°C đến +85°C |
| Kiểu lắp đặt | Gắn tường hoặc gần thiết bị giám sát rung |
3. Nguyên lý hoạt động
CMCP310FG-12-01-00 hoạt động như một trung tâm kết nối tín hiệu rung.
- Các cảm biến rung được đấu nối vào các terminal bên trong hộp.
- Mỗi kênh được lựa chọn thông qua công tắc chuyển mạch.
- Tín hiệu của kênh được chọn được đưa ra cổng BNC để kết nối với máy phân tích rung hoặc thiết bị thu thập dữ liệu.
- Thiết bị giúp kỹ thuật viên truy cập tín hiệu nhanh mà không cần tháo dây trực tiếp từ cảm biến, giảm thời gian kiểm tra và bảo trì.
4. Ứng dụng thực tế CMCP310FG-12-01-00 STI Vibration Monitoring Inc Vietnam
Sản phẩm được sử dụng trong:
- Hệ thống giám sát rung động máy quay.
- Chương trình bảo trì dự đoán (Predictive Maintenance).
- Nhà máy điện.
- Nhà máy xi măng.
- Nhà máy thép.
- Nhà máy hóa chất.
- Ngành dầu khí.
- Hệ thống quạt công nghiệp.
- Máy bơm và máy nén.
- Turbine và động cơ công nghiệp.
5. Kết luận
CMCP310FG-12-01-00 STI Vibration Monitoring Inc Vietnam là hộp đấu nối tín hiệu rung 12 kênh với ngõ ra BNC chuyển mạch, được thiết kế cho các hệ thống giám sát tình trạng máy. Với vỏ Fiberglass đạt chuẩn IP66/NEMA 4X, thiết bị đảm bảo hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt và giúp đơn giản hóa việc thu thập dữ liệu rung.
