DPB07S15 Greystone Vietnam – Bộ truyền tín hiệu chênh áp công nghiệp (Differential Pressure Transmitter)
1. Tổng quan & Đặc điểm nổi bật DPB07S15 Greystone Vietnam

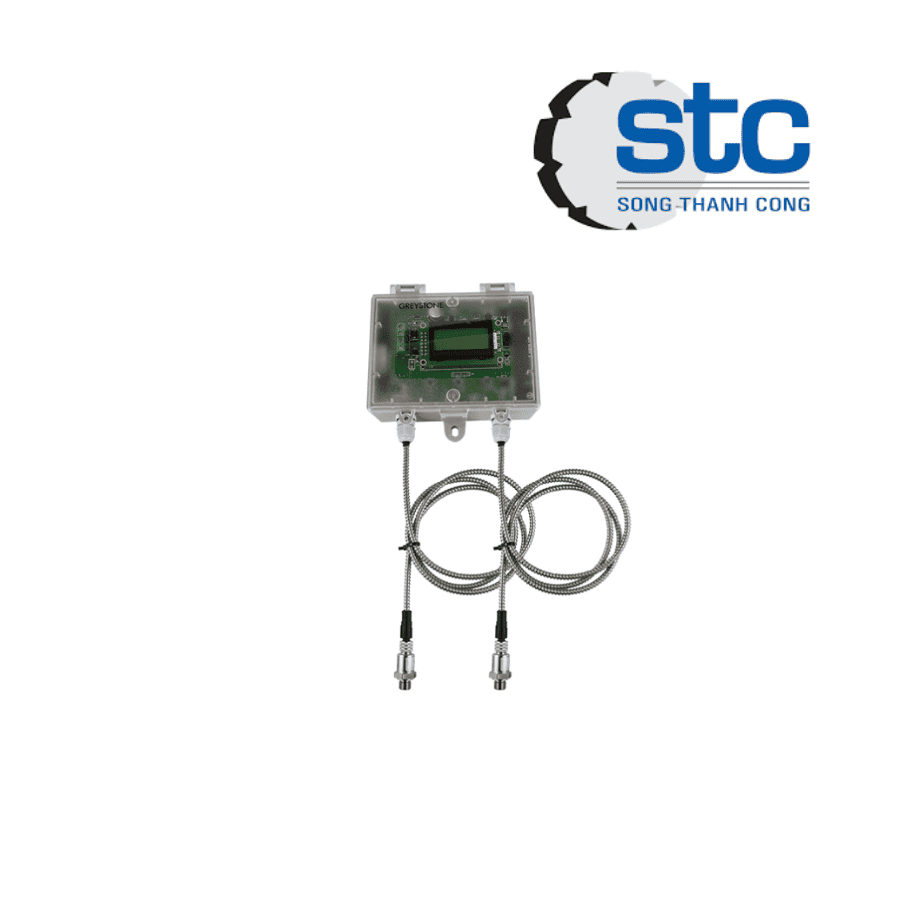

DPB07S15 là bộ truyền tín hiệu chênh áp (Differential Pressure Transmitter) thuộc DP Series của Greystone Energy Systems, được thiết kế để đo chênh lệch áp suất của chất lỏng không ăn mòn và nước trong các ứng dụng công nghiệp, HVAC và tự động hóa. Thiết bị sử dụng hai cảm biến áp suất từ xa (dual remote sensors), cho phép đo chênh áp với độ chính xác cao và chịu được áp suất đường ống lớn.
Model DPB07S15 cung cấp 4 dải đo có thể lựa chọn (1, 2, 5 và 10 bar), hỗ trợ ngõ ra 4–20 mA, 0–5 VDC hoặc 0–10 VDC thông qua công tắc lựa chọn. Thiết bị được hiệu chuẩn tại nhà máy, bù nhiệt tự động và tích hợp màn hình LCD hiển thị thông số đo.
Đặc điểm nổi bật
- Bộ truyền tín hiệu chênh áp công nghiệp.
- Thuộc dòng DP Series.
- Đo chênh áp lên đến 10 bar.
- 4 dải đo lựa chọn: 1 / 2 / 5 / 10 bar.
- Ngõ ra 4–20 mA, 0–5 VDC hoặc 0–10 VDC.
- Độ chính xác ±1% F.S. (±2% ở dải cao nhất).
- Màn hình LCD hiển thị giá trị đo.
- Chức năng Zero Adjust bằng nút nhấn.
- Vỏ Polycarbonate đạt IP65 / NEMA 4X.
- Cáp cảm biến FT-6 dài 1,5 m (5 ft).
2. Thông số kỹ thuật DPB07S15 Greystone Vietnam
| Thông số | Giá trị |
|---|---|
| Model | DPB07S15 |
| Hãng | Greystone |
| Loại thiết bị | Differential Pressure Transmitter |
| Dải đo | 1 / 2 / 5 / 10 bar (lựa chọn) |
| Độ chính xác | ±1% F.S. (±2% ở dải 10 bar) |
| Tín hiệu đầu ra | 4–20 mA, 0–5 VDC, 0–10 VDC |
| Nguồn cấp | 24 VAC/DC ±10% |
| Màn hình | LCD 2 dòng |
| Kết nối áp suất | 1/4″ NPT Male |
| Cáp cảm biến | FT-6 Plenum Rated, dài 1,5 m |
| Vật liệu vỏ | Polycarbonate |
| Cấp bảo vệ | IP65 / NEMA 4X |
| Nhiệt độ môi trường | 0…50°C |
| Nhiệt độ cảm biến | -40…105°C |
3. Nguyên lý hoạt động
DPB07S15 sử dụng hai đầu cảm biến áp suất đặt tại hai vị trí khác nhau của hệ thống.
- Hai cảm biến thu nhận áp suất tại hai điểm đo.
- Bộ vi xử lý tính toán giá trị chênh lệch áp suất giữa hai đầu vào.
- Tín hiệu được bù nhiệt và xử lý để đảm bảo độ chính xác.
- Thiết bị xuất tín hiệu 4–20 mA, 0–5 VDC hoặc 0–10 VDC đến PLC, BMS hoặc SCADA để giám sát và điều khiển hệ thống.
4. Ứng dụng thực tế DPB07S15 Greystone Vietnam
DPB07S15 được sử dụng trong:
- Hệ thống HVAC.
- Hệ thống thủy lực.
- Giám sát áp suất đường ống.
- Hệ thống bơm công nghiệp.
- Nhà máy xử lý nước.
- Hệ thống làm mát và gia nhiệt.
- Hệ thống BMS.
- Nhà máy hóa chất.
- Nhà máy thực phẩm và đồ uống.
- Dây chuyền tự động hóa công nghiệp.
5. Kết luận
DPB07S15 Greystone Vietnam là bộ truyền tín hiệu chênh áp hiệu suất cao, hỗ trợ 4 dải đo lên đến 10 bar, nhiều chuẩn tín hiệu đầu ra, màn hình LCD và khả năng chịu môi trường IP65/NEMA 4X. Với độ chính xác cao và khả năng tích hợp dễ dàng vào các hệ thống PLC, SCADA và BMS, thiết bị là lựa chọn phù hợp cho các ứng dụng giám sát và điều khiển áp suất trong công nghiệp và HVAC.
