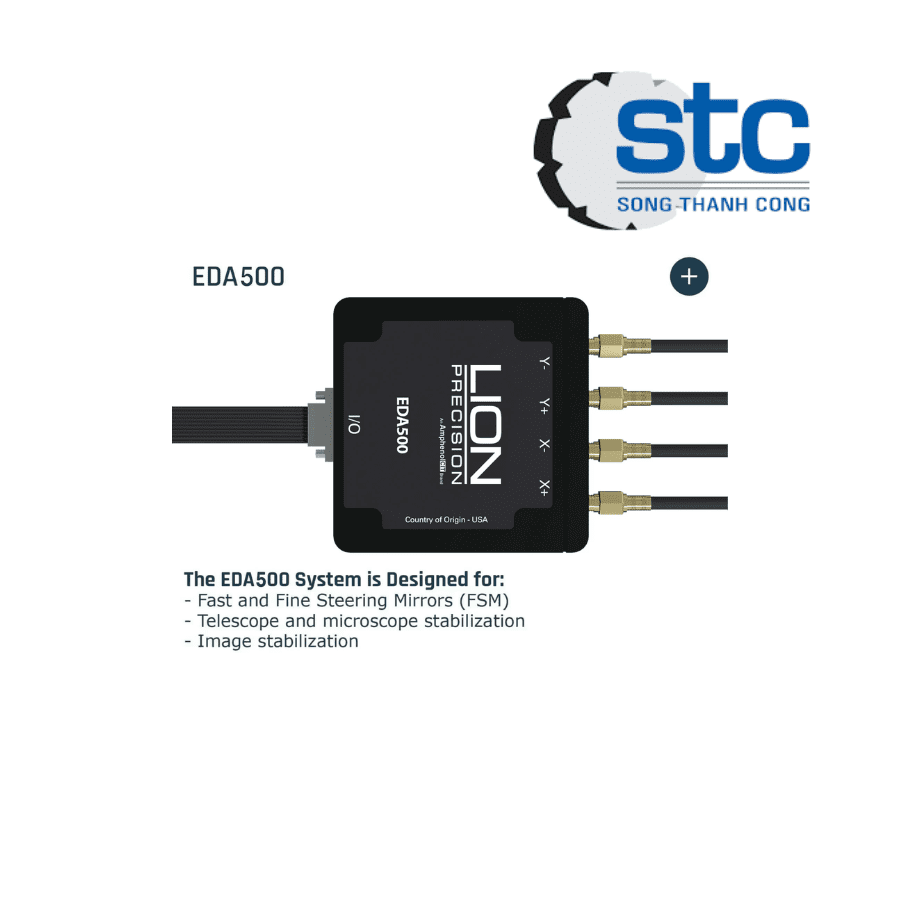

EDA500 Lion Precision Vietnam – Hệ thống cảm biến dòng điện xoáy độ phân giải nano cho ứng dụng định vị chính xác
1. Tổng quan & Đặc điểm nổi bật EDA500 Lion Precision Vietnam
EDA500 là hệ thống cảm biến dòng điện xoáy (Eddy Current Sensor-Driver System) của Lion Precision, được phát triển cho các ứng dụng đo dịch chuyển vi mô, điều khiển gương lái nhanh (Fast Steering Mirror – FSM) và các hệ thống định vị có độ chính xác cực cao. Thiết bị bao gồm bộ điều khiển và hai cặp cảm biến dòng điện xoáy được ghép cặp chính xác để thực hiện phép đo vi sai.
Đặc điểm nổi bật
- Công nghệ đo không tiếp xúc bằng dòng điện xoáy
- Độ phân giải ở mức nanomet
- Băng thông cao lên đến 28 kHz
- Độ ổn định nhiệt vượt trội
- Tiêu thụ điện năng thấp
- Hỗ trợ đo vi sai độ chính xác cao
- Cảm biến được ghép cặp đồng bộ giúp tăng độ lặp lại
- Đã được thử nghiệm bức xạ đến 75 krad TID cho các ứng dụng đặc biệt
2. Thông số kỹ thuật EDA500 Lion Precision Vietnam
| Thông số | Giá trị |
|---|---|
| Model | EDA500 |
| Hãng | Lion Precision |
| Loại thiết bị | Eddy Current Sensor Driver System |
| Công nghệ đo | Eddy Current Non-contact |
| Nguồn cấp | ±15 VDC |
| Công suất tiêu thụ | 1.6 W |
| Ngõ ra Analog | ±10 V |
| Sai số tuyến tính | ±0.1% F.S |
| Băng thông (-3 dB) | 28 kHz |
| Độ phân giải RMS tại điểm Null | < 7 nm |
| Độ phân giải RMS tại Min/Max Gap | < 25 nm |
| Dải đo tiêu chuẩn | 700 µm |
| Nhiệt độ hoạt động bộ điều khiển | 0°C đến +60°C |
| Nhiệt độ hoạt động đầu dò | -25°C đến +125°C |
| Thời gian trễ nhóm | < 12 µs |
Thông số được tổng hợp từ tài liệu kỹ thuật chính hãng Lion Precision.
3. Nguyên lý hoạt động
EDA500 hoạt động theo nguyên lý cảm biến dòng điện xoáy:
- Đầu dò tạo trường điện từ trên bề mặt vật liệu dẫn điện
- Khoảng cách thay đổi sẽ làm thay đổi dòng điện xoáy cảm ứng
- Bộ điều khiển xử lý tín hiệu từ hai cặp cảm biến vi sai
- Tín hiệu được xuất ra dưới dạng analog để điều khiển hoặc giám sát
Phương pháp đo vi sai giúp phát hiện các thay đổi cực nhỏ về vị trí hoặc góc nghiêng với độ chính xác rất cao.
4. Ứng dụng thực tế EDA500 Lion Precision Vietnam
Sản phẩm được sử dụng trong:
- Hệ thống Fast Steering Mirror (FSM)
- Ổn định kính thiên văn
- Ổn định kính hiển vi
- Hệ thống chống rung hình ảnh
- Thiết bị quang học chính xác
- Công nghệ hàng không vũ trụ
- Đo dịch chuyển siêu chính xác
- Hệ thống điều khiển chuyển động tốc độ cao
Thiết bị giúp nâng cao độ chính xác định vị và khả năng kiểm soát chuyển động trong các ứng dụng yêu cầu sai số cực thấp.
5. Kết luận
EDA500 Lion Precision Vietnam là hệ thống cảm biến dòng điện xoáy hiệu suất cao với độ phân giải nanomet, băng thông lớn và khả năng đo vi sai chính xác.
