F-4300-1113-2X21-00 ONICON Vietnam – Đồng hồ đo lưu lượng siêu âm kẹp ngoài (Clamp-on Ultrasonic Flow Meter)
1. Tổng quan & Đặc điểm nổi bật F-4300-1113-2X21-00 ONICON Vietnam

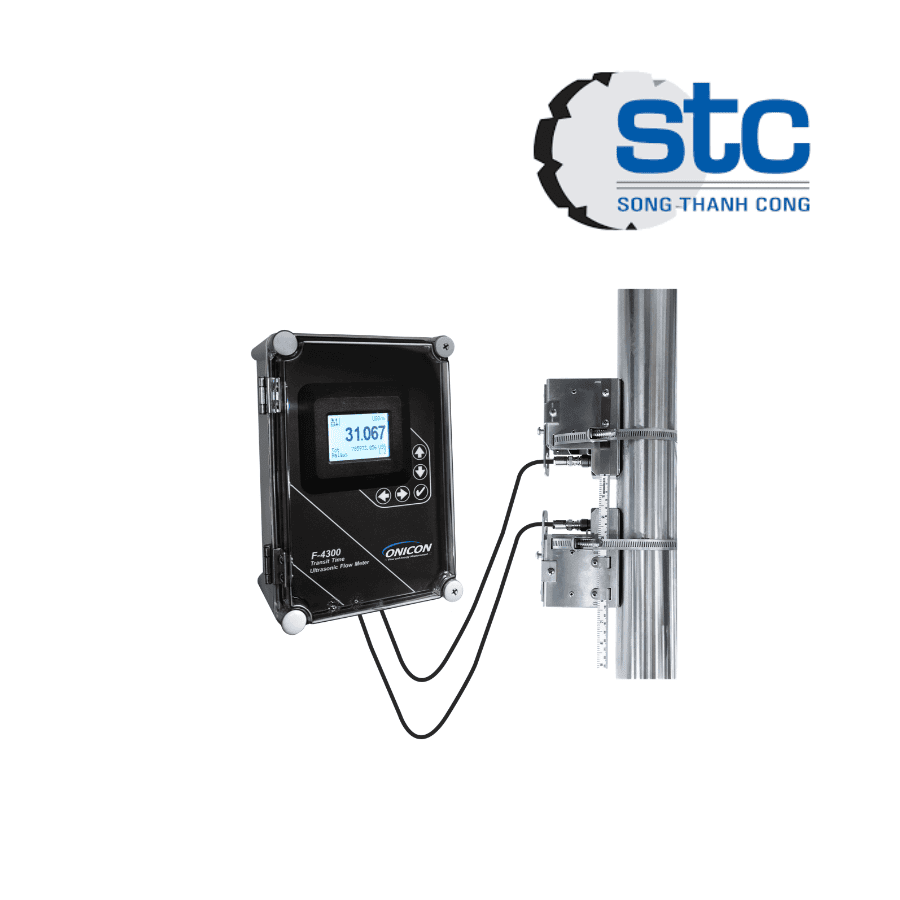

F-4300-1113-2X21-00 là đồng hồ đo lưu lượng siêu âm kẹp ngoài (Clamp-on Ultrasonic Flow Meter) thuộc dòng F-4300 Series của ONICON. Thiết bị sử dụng công nghệ Transit Time Ultrasonic để đo lưu lượng chất lỏng mà không cần cắt ống hay dừng hệ thống, rất phù hợp cho các ứng dụng cải tạo (retrofit) và giám sát lưu lượng trong hệ thống HVAC và công nghiệp.
Theo mã cấu hình của ONICON:
- 1113:
- Vỏ điện tử NEMA 4X Polycarbonate
- Nguồn cấp 24 VAC/DC
- Chức năng Flow Only
- 01 ngõ ra Analog, 02 ngõ ra Digital và truyền thông RS485/BACnet/MODBUS
- Cáp đầu dò dài 100 ft (30,5 m) với đầu nối BNC
- 2X21:
- Cặp đầu dò 20 Series
- Bộ gá inox cho đường ống 2″ đến 6″
- 00:
- Phiên bản đo lưu lượng, không bao gồm cảm biến nhiệt độ (không đo năng lượng BTU).
Đặc điểm nổi bật
- Đồng hồ đo lưu lượng siêu âm kẹp ngoài.
- Không cần cắt đường ống khi lắp đặt.
- Công nghệ Transit Time cho độ chính xác cao.
- Đo hai chiều lưu lượng.
- Không gây tổn thất áp suất.
- Hỗ trợ RS485, BACnet và Modbus.
- Bộ ghi dữ liệu (Data Logger) tích hợp.
- Vỏ đạt chuẩn NEMA 4X / IP67.
- Phù hợp với nhiều loại đường ống và chất lỏng sạch.
2. Thông số kỹ thuật F-4300-1113-2X21-00 ONICON Vietnam
| Thông số | Giá trị |
|---|---|
| Model | F-4300-1113-2X21-00 |
| Hãng | ONICON |
| Dòng sản phẩm | F-4300 Series |
| Loại thiết bị | Clamp-on Ultrasonic Flow Meter |
| Nguyên lý đo | Transit Time Ultrasonic |
| Kiểu lắp | Kẹp ngoài đường ống (Clamp-on) |
| Nguồn cấp | 24 VAC/DC |
| Chức năng | Đo lưu lượng (Flow Only) |
| Ngõ ra | 1 Analog Output, 2 Digital Outputs |
| Giao tiếp | RS485, BACnet, Modbus |
| Chiều dài cáp đầu dò | 100 ft (≈30,5 m) |
| Đầu dò | 20 Series |
| Kích thước ống phù hợp | 2″ đến 6″ |
| Vật liệu gá lắp | Thép không gỉ |
| Cấp bảo vệ | NEMA 4X / IP67 |
3. Nguyên lý hoạt động
F-4300 sử dụng phương pháp Transit Time.
- Hai đầu dò siêu âm được kẹp bên ngoài thành ống.
- Sóng siêu âm truyền xuôi và ngược chiều dòng chảy.
- Bộ xử lý tính toán chênh lệch thời gian truyền giữa hai hướng.
- Từ đó xác định vận tốc và lưu lượng của chất lỏng.
- Giá trị đo được truyền tới PLC, BMS hoặc SCADA thông qua tín hiệu analog hoặc truyền thông số.
4. Ứng dụng thực tế F-4300-1113-2X21-00 ONICON Vietnam
Thiết bị được sử dụng trong:
- Hệ thống HVAC.
- Hệ thống nước lạnh (Chilled Water).
- Hệ thống nước nóng (Heating Water).
- Hệ thống nước ngưng (Condenser Water).
- Nước sinh hoạt.
- Nhà máy công nghiệp.
- Trung tâm dữ liệu.
- Bệnh viện.
- Tòa nhà thương mại.
- Hệ thống quản lý năng lượng và giám sát lưu lượng.
5. Kết luận
F-4300-1113-2X21-00 ONICON Vietnam là đồng hồ đo lưu lượng siêu âm kẹp ngoài thuộc dòng F-4300 Series, sử dụng công nghệ Transit Time để đo lưu lượng chất lỏng với độ chính xác cao mà không cần can thiệp vào đường ống. Phiên bản này được cấu hình với nguồn 24 VAC/DC, cáp đầu dò 100 ft, đầu dò 20 Series cho đường ống 2–6 inch, đồng thời hỗ trợ RS485, BACnet và Modbus để tích hợp vào các hệ thống điều khiển hiện đại.
