HD67056-B2-80 ADFweb Vietnam – Bộ chuyển đổi giao thức M-Bus sang BACnet Ethernet
Mô tả ngắn
HD67056-B2-80 ADFweb Vietnam là bộ chuyển đổi giao thức công nghiệp, cho phép kết nối các thiết bị đo sử dụng M-Bus với hệ thống BACnet Ethernet hoặc BACnet/IP. Thiết bị hỗ trợ tối đa 80 thiết bị M-Bus, phù hợp cho hệ thống quản lý tòa nhà, giám sát năng lượng và tự động hóa công nghiệp.
Tổng quan về HD67056-B2-80 ADFweb
HD67056-B2-80 thuộc dòng bộ chuyển đổi giao thức của ADFweb, thương hiệu thiết bị truyền thông công nghiệp đến từ Ý. Sản phẩm hoạt động ở chế độ M-Bus Master và BACnet Slave, giúp thu thập dữ liệu từ các thiết bị đo rồi truyền đến hệ thống giám sát thông qua Ethernet.
Thiết bị có thể kết nối với đồng hồ đo nước, đồng hồ nhiệt, đồng hồ năng lượng và các thiết bị tương thích M-Bus. Dữ liệu thu thập được có thể phục vụ việc theo dõi tiêu thụ năng lượng và quản lý vận hành trong hệ thống BMS hoặc SCADA.
Model này hỗ trợ tối đa 80 thiết bị M-Bus tiêu chuẩn. Việc cấu hình được thực hiện bằng phần mềm SW67056 trên máy tính, cho phép thiết lập các thông số truyền thông và lựa chọn dữ liệu cần trao đổi với hệ thống BACnet.
Đặc điểm nổi bật
- Chuyển đổi M-Bus sang BACnet: Kết nối thiết bị đo M-Bus với hệ thống BACnet Ethernet và BACnet/IP.
- Hỗ trợ tối đa 80 thiết bị: Phù hợp với hệ thống thu thập dữ liệu từ nhiều đồng hồ đo.
- Giao tiếp Ethernet: Sử dụng cổng RJ45 với tốc độ 10/100 Mbps.
- Tốc độ M-Bus đến 38.400 bps: Hỗ trợ truyền dữ liệu từ các thiết bị đo tương thích.
- Phần mềm cấu hình chuyên dụng: Sử dụng SW67056 để thiết lập thông số giao tiếp.
- Lắp đặt DIN-rail: Thiết kế dạng module, thuận tiện bố trí trong tủ điện.
- Cách ly điện: Hỗ trợ cách ly giữa giao tiếp Ethernet và M-Bus theo thiết kế của nhà sản xuất.
Thông số kỹ thuật HD67056-B2-80 ADF web Vietnam
| Thông số | Giá trị |
|---|---|
| Model | HD67056-B2-80 |
| Thương hiệu | ADFweb |
| Loại thiết bị | Bộ chuyển đổi giao thức |
| Giao thức M-Bus | M-Bus Master |
| Giao thức BACnet | BACnet Ethernet, BACnet/IP |
| Số thiết bị M-Bus tối đa | 80 thiết bị tiêu chuẩn |
| Số cổng | 1 cổng M-Bus, 1 cổng BACnet Ethernet |
| Tốc độ M-Bus | Tối đa 38.400 bps |
| Tốc độ Ethernet | 10/100 Mbps, tự nhận diện |
| Đầu nối M-Bus | Terminal vít cố định, 2 chân, bước 5 mm |
| Đầu nối Ethernet | RJ45 |
| Nguồn cấp | 15–21 VAC hoặc 18–35 VDC |
| Nhiệt độ hoạt động | -40 đến +80°C |

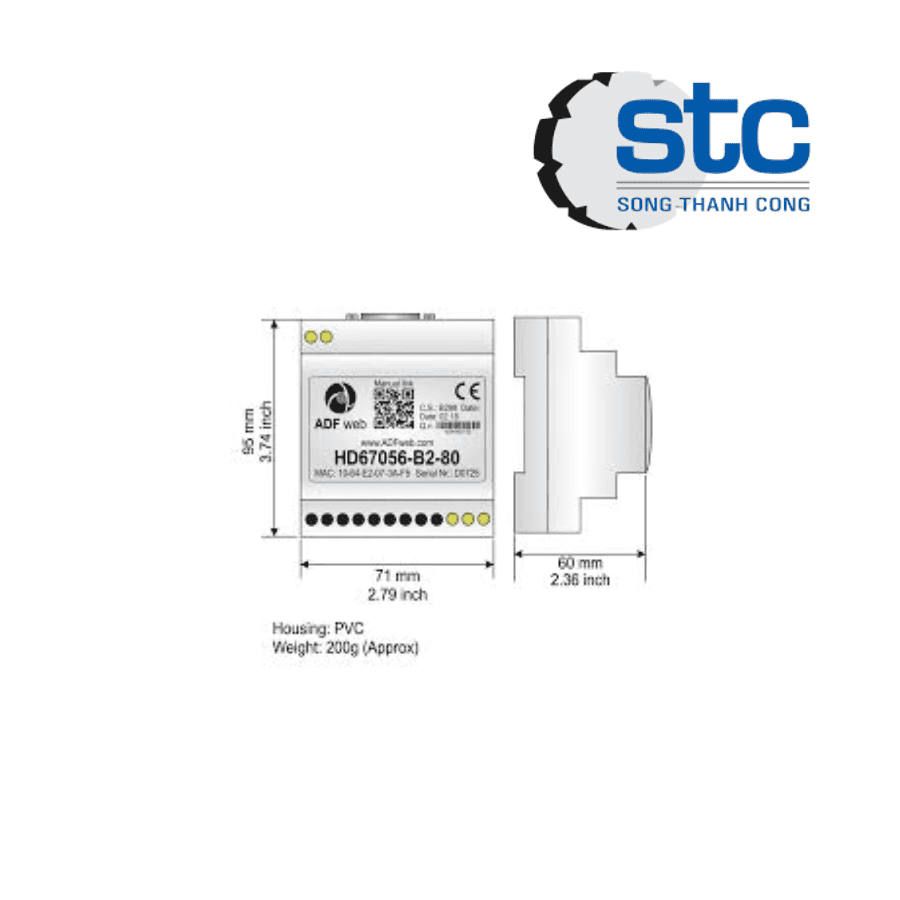

| Kích thước | 71 × 60 × 95 mm |
| Khối lượng | Khoảng 200 g |
| Phương thức lắp đặt | DIN-rail 35 mm |
| Phần mềm cấu hình | SW67056 |
Ứng dụng thực tế HD67056-B2-80 ADF web Vietnam
HD67056-B2-80 được sử dụng trong hệ thống quản lý tòa nhà BMS để thu thập dữ liệu từ đồng hồ nước, đồng hồ nhiệt và đồng hồ năng lượng. Thiết bị giúp đưa dữ liệu đo lường lên hệ thống BACnet để theo dõi và quản lý tập trung.
Trong các cơ sở thương mại, nhà máy và công trình công nghiệp, sản phẩm hỗ trợ giám sát mức tiêu thụ năng lượng và tích hợp dữ liệu từ các thiết bị đo vào hệ thống điều khiển hiện có. Khả năng kết nối Ethernet cũng giúp đơn giản hóa việc trao đổi dữ liệu với hệ thống giám sát tương thích.
Kết luận
HD67056-B2-80 ADFweb là giải pháp chuyển đổi M-Bus sang BACnet Ethernet/IP, hỗ trợ kết nối tối đa 80 thiết bị đo M-Bus. Với thiết kế DIN-rail, cổng Ethernet RJ45 và phần mềm cấu hình chuyên dụng, thiết bị phù hợp cho các hệ thống BMS, quản lý năng lượng và tự động hóa tòa nhà.
