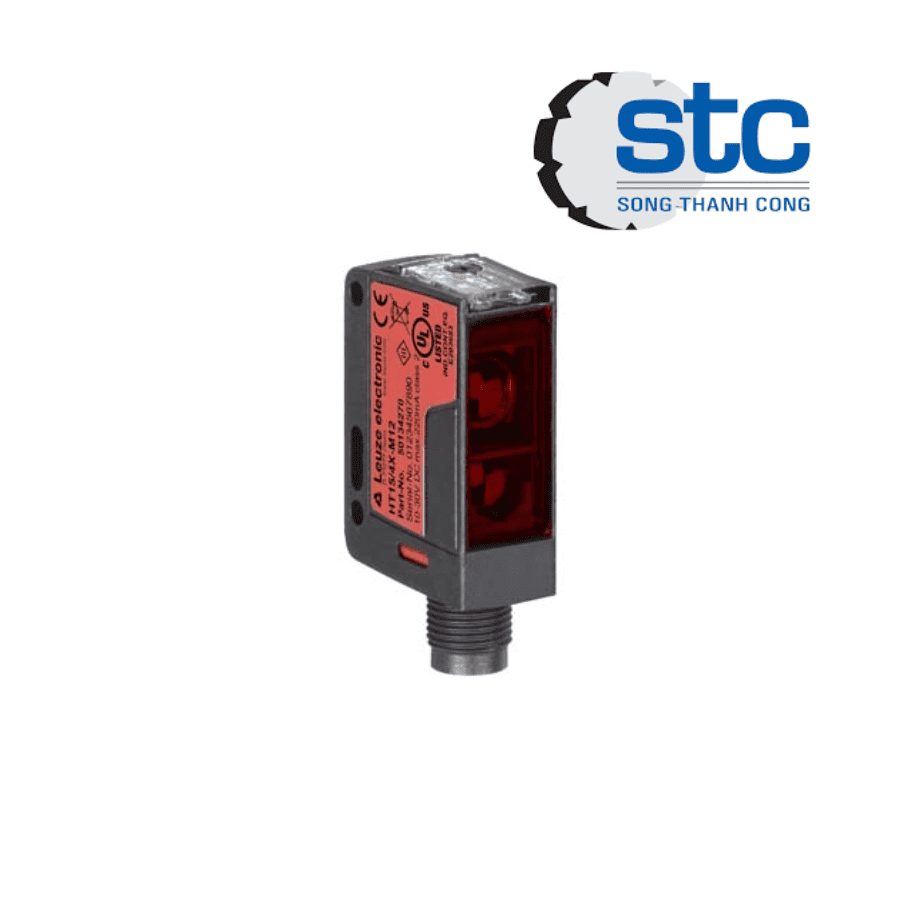

HT15/PX-M12 Leuze Vietnam – Cảm biến quang khuếch tán có chống nền (Diffuse Sensor with Background Suppression)
1. Tổng quan & Đặc điểm nổi bật HT15/PX-M12 Leuze Vietnam
HT15/PX-M12 là cảm biến quang khuếch tán có chức năng chống nền (Background Suppression) thuộc Series 15 của Leuze. Thiết bị sử dụng nguyên lý phản xạ khuếch tán kết hợp công nghệ chống ảnh hưởng của nền phía sau, giúp phát hiện vật thể chính xác ngay cả khi nền có màu sắc hoặc khoảng cách khác nhau.
Với thiết kế nhỏ gọn, đầu nối M12 4 chân, nguồn cấp 10–30 VDC và ngõ ra PNP, HT15/PX-M12 được ứng dụng rộng rãi trong các dây chuyền tự động hóa, băng tải, máy đóng gói và hệ thống phân loại sản phẩm.
Đặc điểm nổi bật
- Cảm biến quang khuếch tán có chống nền (Background Suppression).
- Khoảng cách phát hiện lên đến 1 m.
- Nguồn sáng LED đỏ 640 nm.
- Điều chỉnh khoảng cách bằng biến trở đa vòng.
- Ngõ ra PNP Transistor.
- Thời gian đáp ứng chỉ 1 ms.
- Tần số chuyển mạch 500 Hz.
- Đầu nối M12, 4 chân.
- Chuẩn bảo vệ IP67.
- Thiết kế nhỏ gọn, dễ lắp đặt.
2. Thông số kỹ thuật HT15/PX-M12 Leuze Vietnam
| Thông số | Giá trị |
|---|---|
| Model | HT15/PX-M12 |
| Part Number | 50142188 |
| Hãng | Leuze |
| Dòng sản phẩm | Series 15 |
| Loại thiết bị | Diffuse Sensor with Background Suppression |
| Nguyên lý hoạt động | Phản xạ khuếch tán có chống nền |
| Khoảng cách phát hiện | 12 mm đến 1 m |
| Khoảng điều chỉnh | 50 mm đến 1000 mm |
| Nguồn sáng | LED đỏ 640 nm |
| Điện áp nguồn | 10…30 VDC |
| Ngõ ra | 1 PNP Digital Output |
| Tần số chuyển mạch | 500 Hz |
| Thời gian đáp ứng | 1 ms |
| Đầu nối | M12, 4 chân |
| Cấp bảo vệ | IP67 |
| Nhiệt độ hoạt động | -40°C đến +60°C |
| Kích thước | 15 × 42.7 × 30 mm |
| Khối lượng | 15 g |
3. Nguyên lý hoạt động
HT15/PX-M12 phát ra chùm tia LED đỏ hướng tới vật thể.
- Khi vật thể nằm trong vùng cài đặt, ánh sáng phản xạ được cảm biến thu nhận.
- Công nghệ Background Suppression giúp phân biệt vật thể với nền phía sau dựa trên vị trí phản xạ thay vì chỉ cường độ ánh sáng.
- Khi phát hiện vật thể, ngõ ra PNP transistor sẽ chuyển trạng thái để gửi tín hiệu tới PLC hoặc bộ điều khiển.
- Người dùng có thể điều chỉnh khoảng cách phát hiện bằng biến trở tích hợp trên thân cảm biến.
4. Ứng dụng thực tế HT15/PX-M12 Leuze Vietnam
Sản phẩm được sử dụng trong:
- Dây chuyền băng tải tự động.
- Máy đóng gói.
- Máy dán nhãn.
- Hệ thống phân loại sản phẩm.
- Robot công nghiệp.
- Ngành thực phẩm và đồ uống.
- Nhà máy điện tử.
- Ngành logistics và kho vận.
- Hệ thống lắp ráp tự động.
- Máy OEM và thiết bị tự động hóa.
5. Kết luận
HT15/PX-M12 Leuze Vietnam là cảm biến quang khuếch tán có chống nền với khoảng cách phát hiện lên đến 1 m, thời gian đáp ứng 1 ms và chuẩn bảo vệ IP67. Thiết bị mang lại khả năng phát hiện vật thể ổn định, ngay cả trong môi trường có nền phản xạ phức tạp, giúp nâng cao độ tin cậy của hệ thống tự động hóa.
