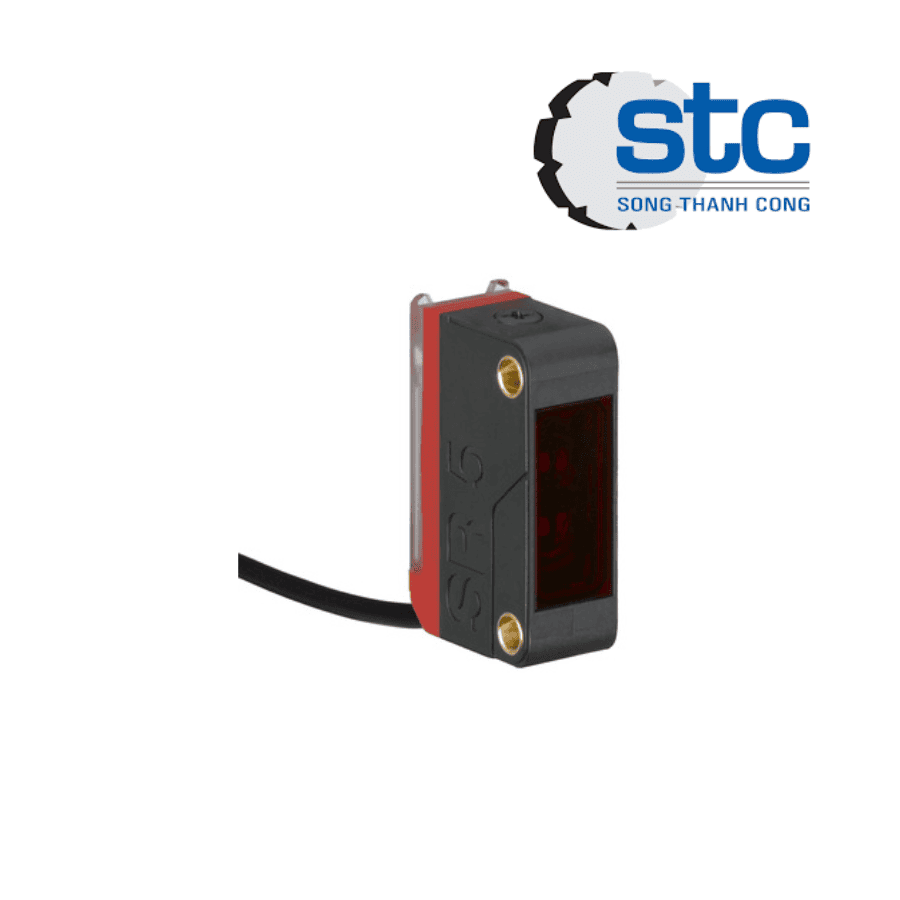

HT5BPP-2 Leuze Vietnam – Cảm biến quang khuếch tán có chức năng khử nền (Diffuse Sensor with Background Suppression)
1. Tổng quan & Đặc điểm nổi bật HT5BPP-2 Leuze Vietnam
HT5BPP-2 (Part No. 50151591) là cảm biến quang khuếch tán có chức năng khử nền (Diffuse Sensor with Background Suppression) của Leuze, thuộc Series 5B. Thiết bị sử dụng công nghệ Power PinPoint® LED giúp phát hiện chính xác các vật thể ở khoảng cách gần mà ít bị ảnh hưởng bởi màu sắc hoặc nền phía sau.
Model HT5BPP/2 có khoảng cách phát hiện lên đến 400 mm, sử dụng LED đỏ 660 nm, đầu ra NPN transistor, kết nối bằng cáp PVC dài 2 m. Thiết bị phù hợp cho các ứng dụng phát hiện sản phẩm trên băng tải, máy đóng gói, dây chuyền lắp ráp và hệ thống tự động hóa công nghiệp.
Đặc điểm nổi bật
- Cảm biến quang khuếch tán có chức năng khử nền.
- Part Number: 50151591.
- Công nghệ Power PinPoint® LED.
- Khoảng cách phát hiện đến 400 mm.
- Điều chỉnh khoảng cách bằng biến trở nhiều vòng.
- Đầu ra NPN transistor.
- Tần số chuyển mạch 1.000 Hz.
- Thời gian đáp ứng 0,5 ms.
- Cấp bảo vệ IP67.
- Thiết kế nhỏ gọn, phù hợp cho môi trường công nghiệp.
2. Thông số kỹ thuật HT5BPP-2 Leuze Vietnam
| Thông số | Giá trị |
|---|---|
| Model | HT5BPP/2 |
| Part Number | 50151591 |
| Hãng | Leuze |
| Dòng sản phẩm | Series 5B |
| Loại thiết bị | Diffuse Sensor with Background Suppression |
| Nguyên lý hoạt động | Khuếch tán có khử nền |
| Khoảng cách phát hiện | 2 … 400 mm |
| Khoảng điều chỉnh | 20 … 400 mm |
| Nguồn sáng | Power PinPoint® LED màu đỏ |
| Bước sóng | 660 nm |
| Kích thước điểm sáng | 5.6 mm tại 100 mm |
| Đầu ra | NPN Transistor |
| Nguồn cấp | 10 … 30 VDC |
| Dòng tiêu thụ | ≤ 15 mA |
| Tần số chuyển mạch | 1.000 Hz |
| Thời gian đáp ứng | 0.5 ms |
| Kết nối | Cáp PVC 2 m, 3 dây |
| Kích thước | 11 × 32.4 × 20 mm |
| Khối lượng | 44 g |
| Cấp bảo vệ | IP67 |
| Nhiệt độ hoạt động | -40 … +60°C |
3. Nguyên lý hoạt động
HT5BPP/2 hoạt động theo nguyên lý khuếch tán có khử nền (Diffuse Reflection with Background Suppression).
- Cảm biến phát tia sáng LED đỏ đến vật thể.
- Ánh sáng phản xạ được bộ thu nhận và xử lý.
- Công nghệ Background Suppression giúp phân biệt vật thể với nền phía sau, hạn chế ảnh hưởng của màu sắc hoặc bề mặt nền.
- Khi vật thể nằm trong khoảng cách cài đặt, đầu ra NPN sẽ chuyển trạng thái để điều khiển PLC hoặc các thiết bị khác trong hệ thống tự động hóa.
4. Ứng dụng thực tế HT5BPP-2 Leuze Vietnam
Thiết bị được sử dụng trong:
- Dây chuyền đóng gói.
- Hệ thống băng tải.
- Máy lắp ráp tự động.
- Phát hiện sản phẩm trên dây chuyền.
- Ngành thực phẩm và đồ uống.
- Ngành điện tử.
- Logistics và kho vận.
- Máy in công nghiệp.
- Hệ thống phân loại sản phẩm.
- Dây chuyền tự động hóa nhà máy.
5. Kết luận
HT5BPP-2 Leuze Vietnam là cảm biến quang khuếch tán có chức năng khử nền, được thiết kế cho các ứng dụng phát hiện vật thể với độ chính xác cao. Với khoảng cách phát hiện 2–400 mm, LED đỏ Power PinPoint®, đầu ra NPN, tần số chuyển mạch 1.000 Hz, thời gian đáp ứng 0,5 ms và cấp bảo vệ IP67, thiết bị là lựa chọn phù hợp cho các hệ thống tự động hóa, đóng gói, lắp ráp và vận chuyển trong công nghiệp.
