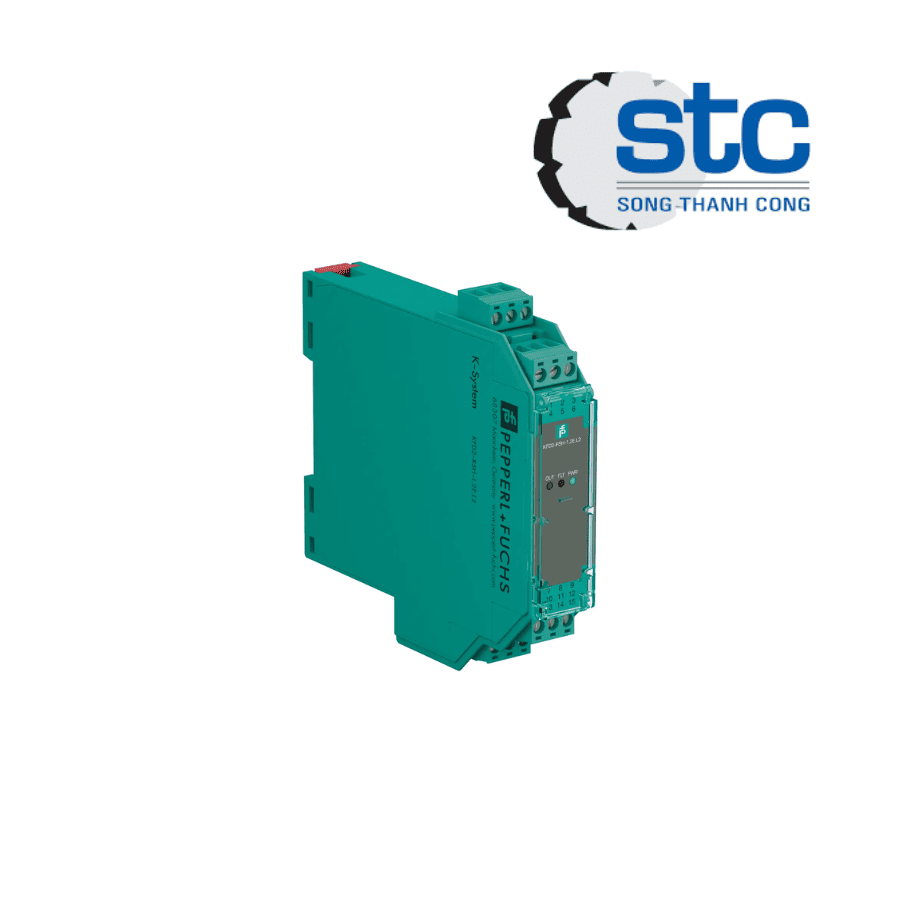

KFD2-RSH-1.2E.L2 Pepperl+Fuchs Vietnam – Module rơ le an toàn cho hệ thống điều khiển công nghiệp
Mô tả ngắn
KFD2-RSH-1.2E.L2 Pepperl+Fuchs là module rơ le thuộc dòng K-System, được thiết kế để xử lý tín hiệu đầu ra số trong các hệ thống tự động hóa công nghiệp. Thiết bị hỗ trợ chuyển mạch tín hiệu điều khiển thông qua tiếp điểm rơ le, giám sát lỗi đường dây và cung cấp chức năng chẩn đoán. Sản phẩm đạt mức an toàn chức năng SIL 3 theo IEC/EN 61508, phù hợp với các ứng dụng điều khiển yêu cầu độ tin cậy cao.
Tổng quan và đặc điểm nổi bật của KFD2-RSH-1.2E.L2 Pepperl+Fuchs
KFD2-RSH-1.2E.L2 là module rơ le một kênh, dùng để giao tiếp giữa tín hiệu điều khiển số và mạch tải bên ngoài. Thiết bị nhận tín hiệu logic từ phía điều khiển, sau đó điều khiển trạng thái tiếp điểm rơ le để đóng hoặc ngắt mạch tải theo cấu hình hoạt động.
Một đặc điểm quan trọng của sản phẩm là chức năng energized to safe. Thiết kế này hỗ trợ đưa đầu ra về trạng thái an toàn khi rơ le mất năng lượng, tùy theo cấu hình và yêu cầu của ứng dụng. Vì vậy, thiết bị có thể được sử dụng trong các hệ thống cần giám sát trạng thái và thực hiện chức năng an toàn.
Module hỗ trợ phát hiện lỗi đường dây (Line Fault Transparency – LFT). Chức năng chẩn đoán giúp nhận biết một số tình trạng bất thường như đứt dây, ngắn mạch hoặc dòng điện tải nằm ngoài giới hạn được thiết lập. Khi phát hiện lỗi, thiết bị có thể cung cấp tín hiệu báo lỗi để hỗ trợ xử lý sự cố.
KFD2-RSH-1.2E.L2 sử dụng nguồn cấp 24 VDC và có thể lắp trên thanh DIN 35 mm. Thiết bị hỗ trợ kết nối qua Power Rail hoặc các đầu nối nguồn theo cấu hình được nhà sản xuất quy định. Đèn LED hiển thị trạng thái nguồn, lỗi và đầu ra, giúp kỹ thuật viên thuận tiện kiểm tra khi vận hành.
Sản phẩm đạt SIL 3 theo IEC/EN 61508. Tuy nhiên, mức an toàn của toàn bộ hệ thống còn phụ thuộc vào thiết kế, cấu hình và việc đáp ứng các yêu cầu an toàn liên quan.
Thông số kỹ thuật KFD2-RSH-1.2E.L2
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Pepperl+Fuchs |
| Model | KFD2-RSH-1.2E.L2 |
| Loại thiết bị | Module rơ le |
| Số kênh | 1 kênh |
| Loại tín hiệu | Đầu ra số |
| Nguồn cấp danh định | 24 VDC |
| Điện áp nguồn hoạt động | 19–26,4 VDC |
| Điện áp tải có thể kết nối | 8–60 VDC |
| Tải tiếp điểm | 30 VDC / 5 A với tải điện trở |
| Dòng chuyển mạch tối thiểu | 10 mA |
| Chức năng chẩn đoán | Phát hiện lỗi đường dây |
| An toàn chức năng | SIL 3 theo IEC/EN 61508 |
| Hiển thị trạng thái | Đèn LED |
| Cài đặt | Công tắc DIP |
| Kết nối | Đầu nối dạng vít |
| Cấp bảo vệ | IP20 |
| Nhiệt độ môi trường | -20 đến +60°C |
| Kích thước | 20 × 119 × 115 mm |
| Khối lượng | Khoảng 134 g |
| Lắp đặt | Thanh DIN 35 mm |
Ứng dụng thực tế của KFD2-RSH-1.2E.L2 Pepperl+Fuchs
Thiết bị được sử dụng trong các hệ thống điều khiển cần chuyển mạch tín hiệu số và giám sát tình trạng đường dây.
- Hệ thống điều khiển PLC: Giao tiếp tín hiệu đầu ra số với mạch tải bên ngoài.
- Tự động hóa nhà máy: Điều khiển rơ le và giám sát trạng thái thiết bị.
- Hệ thống an toàn công nghiệp: Hỗ trợ các chức năng điều khiển yêu cầu mức an toàn phù hợp.
- Tủ điều khiển: Lắp đặt trên thanh DIN, thuận tiện bố trí cùng các module giao tiếp khác.
- Hệ thống giám sát lỗi: Phát hiện một số bất thường của đường dây và hỗ trợ xác định nguyên nhân sự cố.
Khi lựa chọn thiết bị, cần kiểm tra điện áp điều khiển, loại tải, dòng điện chuyển mạch và yêu cầu an toàn của hệ thống. Việc đấu nối phải tuân thủ sơ đồ chân và hướng dẫn của nhà sản xuất.
Kết luận
KFD2-RSH-1.2E.L2 Pepperl+Fuchs là module rơ le một kênh hỗ trợ chuyển mạch tín hiệu số, phát hiện lỗi đường dây và chẩn đoán trạng thái. Với khả năng lắp đặt trên thanh DIN 35 mm và mức an toàn chức năng SIL 3, thiết bị phù hợp với các hệ thống điều khiển công nghiệp có yêu cầu về độ tin cậy và giám sát lỗi.
