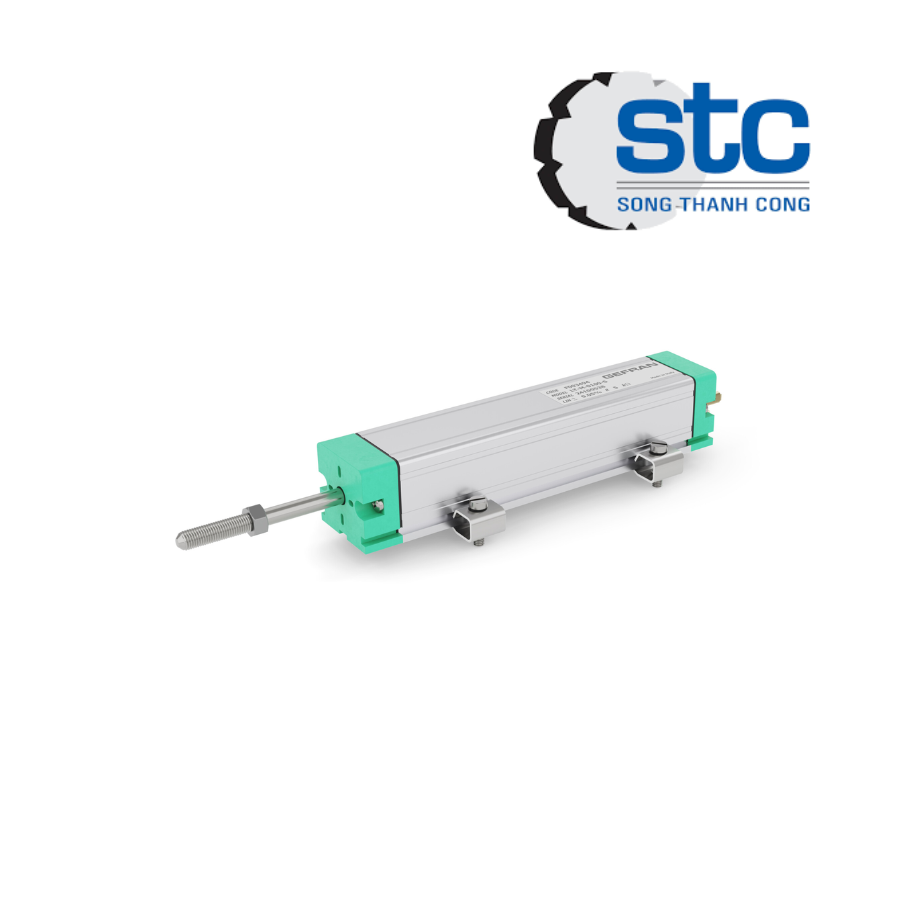

LT-M-0075-P-XL0322 Gefran Vietnam – Cảm biến vị trí tuyến tính hành trình 75 mm
Mô tả ngắn
LT-M-0075-P-XL0322 Gefran Vietnam là cảm biến vị trí tuyến tính dạng chiết áp (Linear Position Transducer) thuộc dòng LT của Gefran, thương hiệu thiết bị đo lường và tự động hóa công nghiệp đến từ Italy. Sản phẩm được thiết kế để đo chuyển vị tuyến tính với hành trình điện hữu ích 75 mm. Thiết bị có kết cấu chắc chắn, đầu nối điện 4 chân và cấp bảo vệ IP65 theo cấu hình, phù hợp với các hệ thống máy móc cần giám sát vị trí chính xác.
1. Tổng quan về LT-M-0075-P-XL0322 Gefran Vietnam
Gefran chuyên cung cấp các giải pháp cảm biến và điều khiển phục vụ tự động hóa công nghiệp. Dòng LT được phát triển để đo vị trí tuyến tính trong các ứng dụng có chuyển động cơ học liên tục.
Model LT-M-0075-P-XL0322 sử dụng nguyên lý chiết áp để chuyển đổi chuyển động tuyến tính thành tín hiệu điện. Tín hiệu đầu ra thay đổi theo vị trí của cần đo, giúp bộ điều khiển xác định vị trí của bộ phận máy.
Thiết bị có hành trình điện hữu ích 75 mm và thiết kế đầu nối 4 chân theo chuẩn DIN 43650/ISO 4400. Phiên bản có ký hiệu P thuộc cấu hình bảo vệ IP65. Kết cấu của dòng LT được tối ưu để tăng độ bền trong môi trường có rung động cơ học.
2. Đặc điểm nổi bật của cảm biến Gefran LT
- Đo vị trí tuyến tính: Chuyển đổi chuyển động cơ học thành tín hiệu điện phục vụ giám sát và điều khiển.
- Hành trình 75 mm: Phù hợp với các cơ cấu có phạm vi dịch chuyển tương ứng.
- Độ tuyến tính độc lập cao: Dòng LT có độ tuyến tính độc lập ±0,05% trong phạm vi hành trình điện hữu ích.
- Độ phân giải gần như vô hạn: Hỗ trợ theo dõi những thay đổi nhỏ của vị trí.
- Độ lặp lại tốt: Độ lặp lại được công bố ở mức 0,01 mm.
- Cấp bảo vệ IP65: Hỗ trợ bảo vệ trước bụi và tia nước theo điều kiện tiêu chuẩn.
- Đầu nối điện công nghiệp: Sử dụng đầu nối 4 chân DIN 43650/ISO 4400.
- Kết cấu chắc chắn: Phù hợp với các ứng dụng máy móc có rung động và chuyển động liên tục.
3. Thông số kỹ thuật LT-M-0075-P-XL0322 Gefran
| Thông số | Giá trị |
|---|---|
| Model | LT-M-0075-P-XL0322 |
| Thương hiệu | Gefran |
| Dòng sản phẩm | LT |
| Loại thiết bị | Cảm biến vị trí tuyến tính dạng chiết áp |
| Nguyên lý đo | Chiết áp |
| Hành trình điện hữu ích | 75 mm |
| Độ tuyến tính độc lập | ±0,05% |
| Độ phân giải | Gần như vô hạn |
| Độ lặp lại | 0,01 mm |
| Kiểu đầu nối | 4 chân |
| Chuẩn đầu nối | DIN 43650/ISO 4400 |
| Cấp bảo vệ | IP65 theo cấu hình P |
| Tốc độ dịch chuyển tiêu chuẩn | Tối đa 10 m/s |
| Nhiệt độ hoạt động | -30 đến +100°C |
| Ứng dụng | Đo vị trí và chuyển vị tuyến tính |
Lưu ý: Các thông số trên dựa trên tài liệu dòng LT. Cần đối chiếu mã XL0322 với tài liệu đặt hàng tương ứng để xác nhận đầy đủ cấu hình điện và cơ khí của đúng phiên bản.
4. Ứng dụng thực tế LT-M-0075-P-XL0322 Gefran Vietnam
LT-M-0075-P-XL0322 Gefran Vietnam phù hợp với nhiều hệ thống cần đo và giám sát vị trí tuyến tính.
- Máy ép nhựa: Giám sát chuyển động của các bộ phận trong chu trình ép.
- Máy ép công nghiệp: Theo dõi vị trí của cơ cấu ép và chuyển động tuyến tính.
- Máy gia công vật liệu: Đo hành trình của các bộ phận chuyển động.
- Hệ thống tự động hóa: Cung cấp tín hiệu vị trí cho bộ điều khiển PLC hoặc hệ thống giám sát tương thích.
- Thiết bị cơ khí: Hỗ trợ kiểm soát vị trí trong các cơ cấu chấp hành tuyến tính.
Khi lắp đặt, cần bảo đảm cần đo chuyển động đúng trục và tránh tải ngang vượt giới hạn cho phép để kéo dài tuổi thọ cảm biến.
5. Kết luận
LT-M-0075-P-XL0322 Gefran Vietnam là cảm biến vị trí tuyến tính phù hợp với các ứng dụng đo chuyển vị trong máy móc và hệ thống tự động hóa công nghiệp. Hành trình 75 mm, độ tuyến tính cao và cấp bảo vệ IP65 giúp thiết bị đáp ứng nhiều yêu cầu giám sát vị trí trong môi trường sản xuất.
