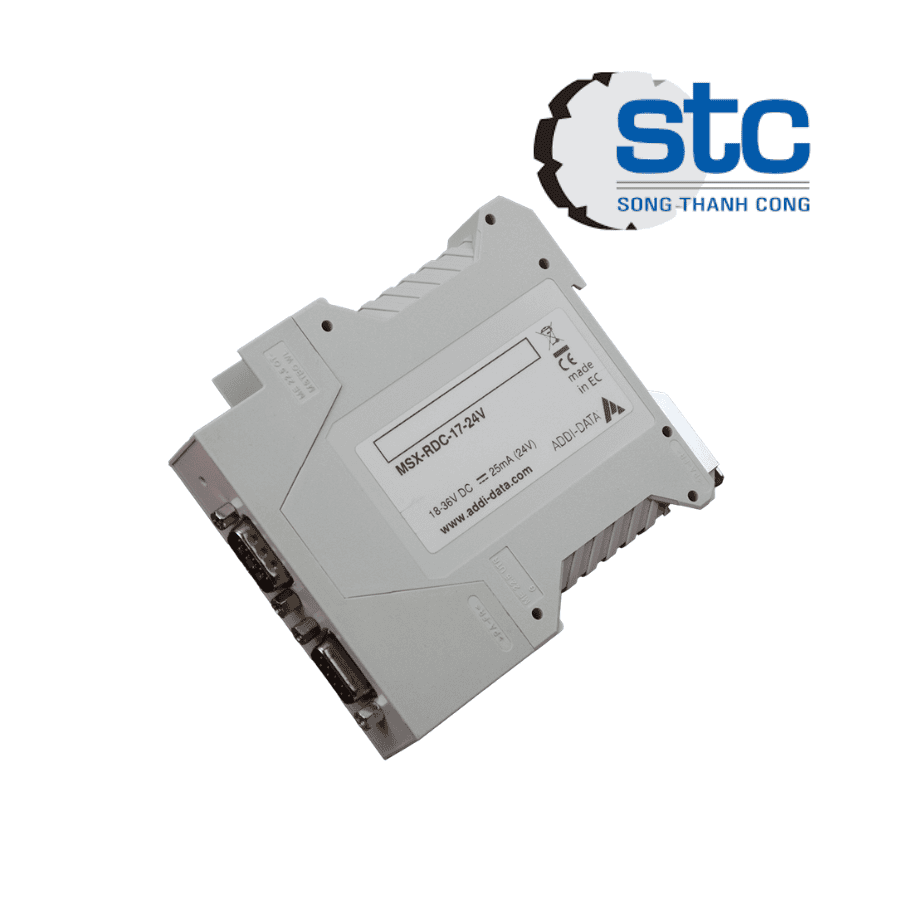

MSX-RDC-17 ADDI-DATA Vietnam – Bộ chuyển đổi Resolver sang Digital (Resolver-to-Digital Converter)

1. Tổng quan & Đặc điểm nổi bật MSX-RDC-17 ADDI-DATA Vietnam

MSX-RDC-17 là bộ chuyển đổi Resolver sang tín hiệu số (Resolver-to-Digital Converter) của ADDI-DATA, thuộc nhóm Signal Converter. Thiết bị có chức năng cấp nguồn và thu nhận tín hiệu từ resolver, sau đó chuyển đổi thông tin vị trí góc thành tín hiệu ngõ ra incremental digital.

Điểm đáng chú ý của MSX-RDC-17 là độ phân giải ngõ ra có thể được cấu hình ở các mức 10-bit, 12-bit, 14-bit hoặc 16-bit. Tín hiệu incremental được xuất dưới dạng vi sai RS-422, gồm các kênh A, B và Index.

Đặc điểm nổi bật:

• Bộ chuyển đổi Resolver-to-Digital.
• Model: MSX-RDC-17.
• Hãng sản xuất: ADDI-DATA.
• Chuyển đổi giá trị vị trí từ resolver thành tín hiệu incremental digital.
• Độ phân giải: 10 / 12 / 14 / 16-bit.
• Ngõ ra vi sai RS-422.
• Tín hiệu ngõ ra: A+, A-, B+, B-, Index+, Index-.
• Tần số resolver có thể lập trình từ 2 kHz đến 20 kHz.
• Điều chỉnh tần số theo bước 250 Hz.
• Nguồn cấp phiên bản 5 V.
• Có nút Reset ở mặt trước.
• Kết nối resolver bằng D-Sub 9 chân female.
• Ngõ ra incremental bằng D-Sub 9 chân male.

2. Thông số kỹ thuật

Các thông số trên được đối chiếu trực tiếp với thông tin kỹ thuật trên trang sản phẩm MSX-RDC-17 của ADDI-DATA.

3. Nguyên lý hoạt động

MSX-RDC-17 đóng vai trò trung gian giữa resolver và hệ thống điều khiển hoặc thiết bị nhận tín hiệu encoder.

Resolver cung cấp thông tin về vị trí góc của trục. MSX-RDC-17 tiếp nhận và xử lý tín hiệu này, sau đó chuyển đổi thành tín hiệu incremental encoder dạng số.

Tín hiệu đầu ra gồm hai kênh vi sai A và B, cùng với tín hiệu Index. Chuẩn truyền tín hiệu là RS-422, giúp phù hợp với các hệ thống cần truyền tín hiệu encoder vi sai và khả năng chống nhiễu tốt.

Độ phân giải có thể được lựa chọn ở 10, 12, 14 hoặc 16-bit. Tần số kích thích resolver có thể được lập trình trong phạm vi 2–20 kHz, với bước điều chỉnh 250 Hz.

Tín hiệu Index được tạo khi vị trí góc tuyệt đối đi qua điểm 0°, hỗ trợ xác định vị trí tham chiếu trong quá trình xử lý tín hiệu.

4. Ứng dụng thực tế MSX-RDC-17 ADDI-DATA Vietnam

MSX-RDC-17 phù hợp với các hệ thống cần chuyển đổi tín hiệu từ resolver sang tín hiệu encoder số, chẳng hạn:

• Hệ thống đo vị trí góc.
• Đo và giám sát vị trí trục quay.
• Hệ thống điều khiển chuyển động.
• Servo và hệ thống truyền động.
• Máy móc tự động hóa công nghiệp.
• Thiết bị kiểm tra và đo lường.
• Hệ thống thu thập dữ liệu vị trí.
• Hệ thống điều khiển động cơ.
• Các ứng dụng sử dụng resolver nhưng bộ điều khiển yêu cầu tín hiệu incremental encoder.

Thiết bị được ADDI-DATA định hướng cho các ứng dụng measurement, control and laboratory. Tuy nhiên, hãng cũng quy định MSX-RDC-17 không được sử dụng như một bộ phận liên quan đến an toàn (SRP) hoặc cho các chức năng an toàn như Emergency Stop. Thiết bị cũng không được sử dụng trong môi trường có nguy cơ cháy nổ.

5. Kết luận

MSX-RDC-17 ADDI-DATA Vietnam là bộ chuyển đổi Resolver-to-Digital dùng để biến đổi thông tin vị trí từ resolver thành tín hiệu incremental digital. Thiết bị hỗ trợ độ phân giải 10/12/14/16-bit, ngõ ra vi sai RS-422 với các tín hiệu A, B và Index.
