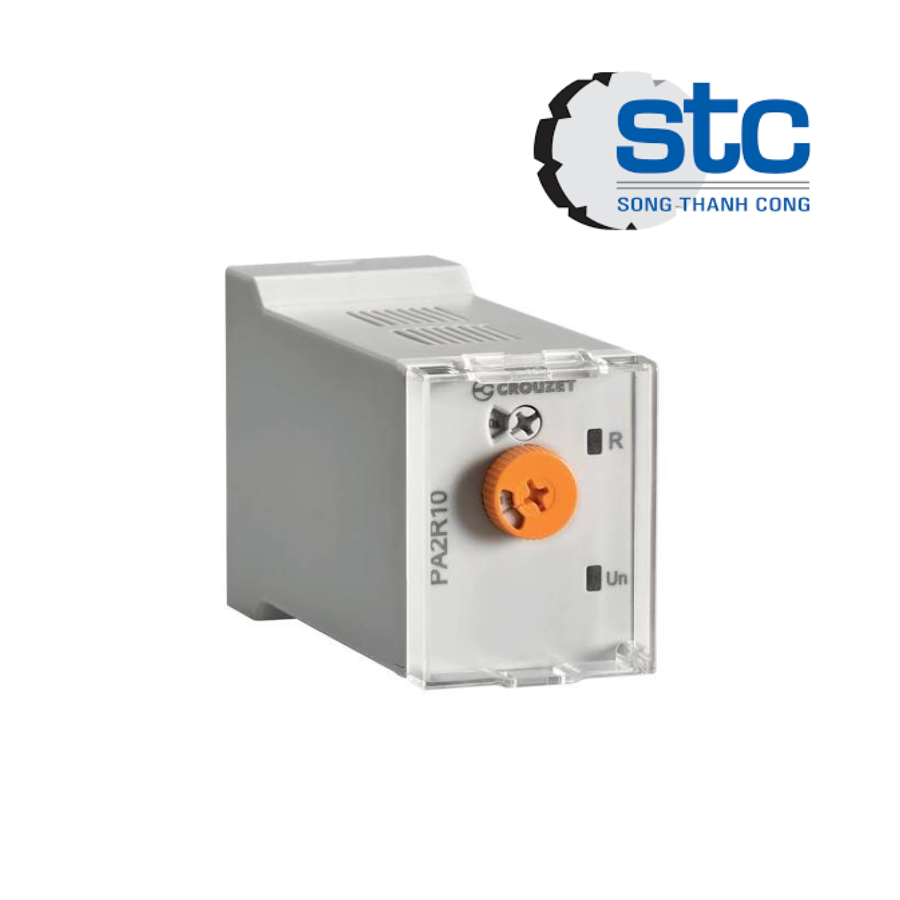

PA2R10MV1 Crouzet Vietnam – Rơ le thời gian cắm đế 11 chân (Plug-in Analog Time Delay Relay)
1. Tổng quan & Đặc điểm nổi bật PA2R10MV1 Crouzet Vietnam
PA2R10MV1 là rơ le thời gian analog cắm đế 11 chân thuộc dòng Syr-Line của Crouzet. Thiết bị thực hiện chức năng ON-Delay (A), cho phép tạo thời gian trễ khi cấp nguồn trước khi đóng tiếp điểm đầu ra. Sản phẩm được thiết kế với nguồn cấp đa dải 12…240 VAC/DC, đáp ứng linh hoạt cho nhiều hệ thống điều khiển công nghiệp.
Model này có 2 tiếp điểm chuyển đổi (DPDT), dòng chịu tải 10 A, thời gian cài đặt từ 0,5 giây đến 10 ngày, phù hợp cho các ứng dụng điều khiển bơm, quạt, động cơ, hệ thống HVAC, băng tải và máy móc tự động hóa.
Đặc điểm nổi bật
- Rơ le thời gian analog cắm đế 11 chân.
- Chức năng ON-Delay (A).
- Nguồn cấp 12…240 VAC/DC.
- Thời gian cài đặt từ 0,5 giây đến 10 ngày.
- 02 tiếp điểm chuyển đổi DPDT (2 C/O).
- Dòng tiếp điểm 10 A / 250 VAC.
- Đèn LED hiển thị trạng thái hoạt động.
- Điều chỉnh thời gian bằng núm xoay.
- Tương thích cảm biến PNP 3 dây.
- Thiết kế nhỏ gọn, lắp trên đế cắm 11 chân.
2. Thông số kỹ thuật PA2R10MV1 Crouzet Vietnam
| Thông số | Giá trị |
|---|---|
| Model | PA2R10MV1 |
| Hãng | Crouzet |
| Dòng sản phẩm | Syr-Line Plug-in Timer |
| Loại thiết bị | Plug-in Analog Time Delay Relay |
| Chức năng | ON-Delay (A) |
| Điện áp nguồn | 12…240 VAC/DC |
| Dải thời gian | 0,5 giây…10 ngày |
| Tiếp điểm đầu ra | DPDT (2 C/O) |
| Dòng tiếp điểm | 10 A @ 250 VAC |
| Kiểu lắp | Cắm đế (Socketable) |
| Số chân | 11 chân |
| Điều chỉnh | Núm xoay |
| Chỉ thị | LED |
| Nhiệt độ làm việc | -20°C đến +60°C |
| Cấp bảo vệ | IP40 |
3. Nguyên lý hoạt động
PA2R10MV1 hoạt động theo nguyên lý trễ đóng (ON-Delay).
- Khi cấp nguồn, bộ định thời bắt đầu đếm thời gian theo giá trị đã cài đặt.
- Trong thời gian đếm, các tiếp điểm đầu ra vẫn giữ trạng thái ban đầu.
- Khi hết thời gian trễ, rơ le chuyển trạng thái và đóng/ngắt các tiếp điểm đầu ra.
- Khi mất nguồn, bộ định thời sẽ được reset và sẵn sàng cho chu kỳ hoạt động tiếp theo.
4. Ứng dụng thực tế PA2R10MV1 Crouzet Vietnam
Thiết bị được sử dụng trong:
- Điều khiển động cơ.
- Hệ thống bơm.
- Hệ thống quạt.
- Băng tải công nghiệp.
- Máy đóng gói.
- Hệ thống HVAC.
- Dây chuyền tự động hóa.
- Điều khiển chiếu sáng.
- Máy sản xuất OEM.
- Tủ điều khiển công nghiệp.
5. Kết luận
PA2R10MV1 Crouzet Vietnam là rơ le thời gian analog ON-Delay với nguồn cấp 12…240 VAC/DC, 2 tiếp điểm DPDT 10 A, dải thời gian rộng từ 0,5 giây đến 10 ngày và thiết kế cắm đế 11 chân. Thiết bị mang lại giải pháp định thời chính xác, linh hoạt và đáng tin cậy cho nhiều ứng dụng điều khiển trong công nghiệp và tự động hóa.
