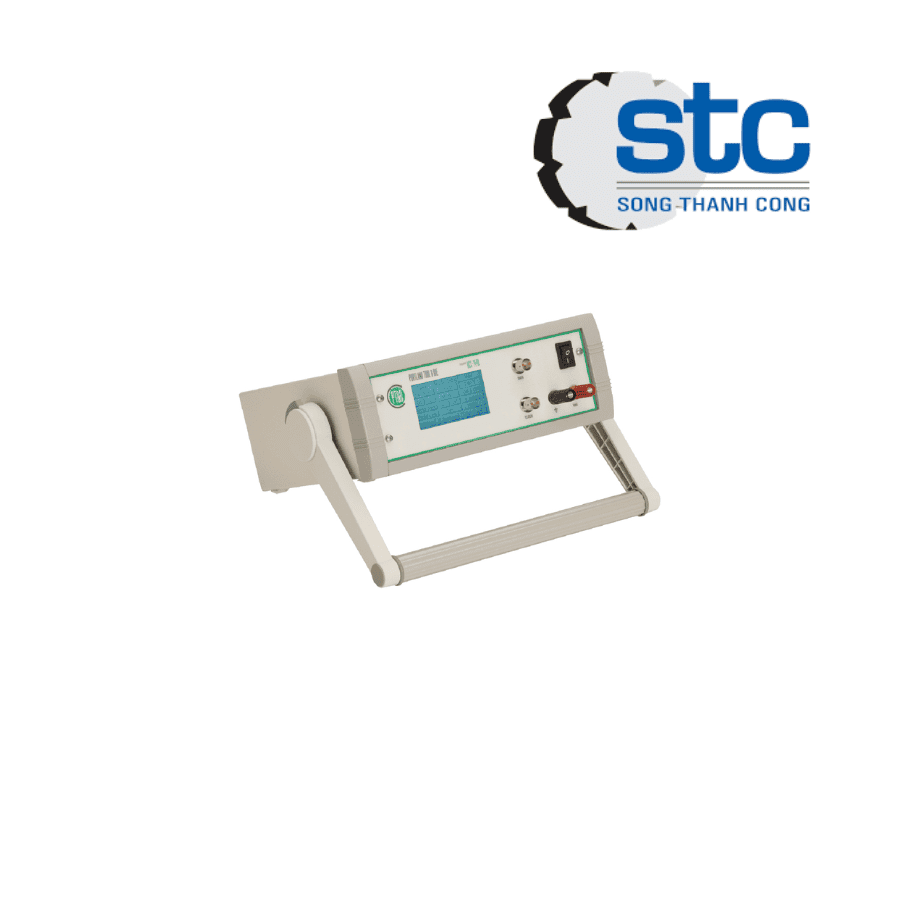

PQC-3048 Listen Vietnam – Bộ chuyển đổi tín hiệu số cho micro MEMS
Mô tả ngắn
PQC-3048 Listen là bộ chuyển đổi tín hiệu số được thiết kế để kiểm tra chất lượng micro MEMS kỹ thuật số trên dây chuyền sản xuất. Thiết bị chuyển đổi tín hiệu PDM 1-bit thành tín hiệu âm thanh PCM 24-bit, với tần số lấy mẫu 48 kHz. Sản phẩm hỗ trợ thu thập dữ liệu âm thanh và tích hợp vào hệ thống kiểm tra chất lượng tự động.
Tổng quan về PQC-3048 Listen
PQC-3048 là giao diện kiểm tra micro MEMS kỹ thuật số do Portland Tool & Die phát triển và được Listen cung cấp trong các giải pháp đo kiểm âm thanh. Thiết bị hướng đến môi trường sản xuất số lượng lớn, nơi cần kiểm tra hiệu suất và tính nhất quán của micro.
Sản phẩm tiếp nhận dữ liệu PDM từ micro MEMS, sau đó chuyển đổi tín hiệu hoàn toàn trong miền kỹ thuật số sang định dạng PCM 24-bit. Dữ liệu đầu ra có thể được sử dụng trong hệ thống kiểm tra âm thanh tương thích để đánh giá các đặc tính như độ nhạy, đáp ứng tần số và hướng tính của micro.
PQC-3048 sử dụng kết nối USB để cấp nguồn và điều khiển. Thiết bị có đầu nối Phoenix dạng cắm để kết nối với micro hoặc thiết bị đang được kiểm tra. Ngoài ra, sản phẩm hỗ trợ điều khiển qua phần mềm SoundCheck hoặc cổng COM ảo USB.
Đặc điểm nổi bật
- Chuyển đổi PDM sang PCM: Chuyển tín hiệu số 1-bit thành âm thanh PCM 24-bit.
- Tần số lấy mẫu 48 kHz: Phù hợp với hệ thống đo kiểm âm thanh kỹ thuật số tương thích.
- Hỗ trợ kiểm tra micro MEMS: Phục vụ kiểm soát chất lượng trong quá trình sản xuất.
- Kết nối USB: Hỗ trợ cấp nguồn và điều khiển thiết bị.
- Cấp nguồn cho micro: Hỗ trợ điện áp DC từ 0 đến 3,3 V theo cấu hình kỹ thuật.
- Thiết kế nhỏ gọn: Dễ tích hợp vào trạm kiểm tra và dây chuyền sản xuất.
- Hỗ trợ nhiều thiết bị: Có thể kết nối đồng thời hai micro theo cấu hình được nhà sản xuất hỗ trợ.
Thông số kỹ thuật PQC-3048 Digital Signal Converter Listen Vietnam
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | PQC-3048 |
| Thương hiệu cung cấp | Listen |
| Nhà phát triển | Portland Tool & Die |
| Loại thiết bị | Bộ giao tiếp và chuyển đổi tín hiệu số |
| Ứng dụng chính | Kiểm tra chất lượng micro MEMS |
| Tín hiệu đầu vào | PDM 1-bit |
| Tốc độ dữ liệu PDM | 0,5–4 MHz |
| Tín hiệu đầu ra | PCM 24-bit |
| Tần số lấy mẫu PCM | 48 kHz |
| Giao tiếp dữ liệu | USB |
| Giao diện kết nối micro | Đầu nối Phoenix dạng cắm |
| Điện áp cấp cho micro | 0–3,3 VDC |
| Giới hạn dòng cấp cho micro | 10 mA |
| Nguồn cấp thiết bị | Nguồn USB |
| Kích thước | 30 × 64 × 135 mm |
| Khối lượng | Khoảng 0,18 kg |
Ứng dụng thực tế PQC-3048 Digital Signal Converter Listen Vietnam
PQC-3048 được thiết kế cho các quy trình đo kiểm và kiểm soát chất lượng âm thanh, bao gồm:
- Kiểm tra micro MEMS kỹ thuật số trên dây chuyền sản xuất.
- Đánh giá độ nhạy và đáp ứng tần số của micro.
- Thu thập dữ liệu âm thanh phục vụ phân tích chất lượng.
- Tích hợp vào trạm kiểm tra linh kiện điện tử.
- Kết nối với hệ thống đo kiểm sử dụng phần mềm SoundCheck tương thích.
Khi lựa chọn thiết bị, cần kiểm tra chuẩn tín hiệu PDM, dải điện áp cấp cho micro, yêu cầu đồng hồ xung và khả năng tương thích của phần mềm kiểm tra.
Kết luận
PQC-3048 Listen là bộ chuyển đổi tín hiệu số chuyên dụng cho kiểm tra chất lượng micro MEMS. Thiết bị hỗ trợ chuyển đổi PDM sang PCM 24-bit ở 48 kHz, kết nối USB và cấp nguồn cho micro theo cấu hình quy định. Đây là giải pháp phù hợp cho các hệ thống kiểm tra âm thanh trong sản xuất điện tử.
