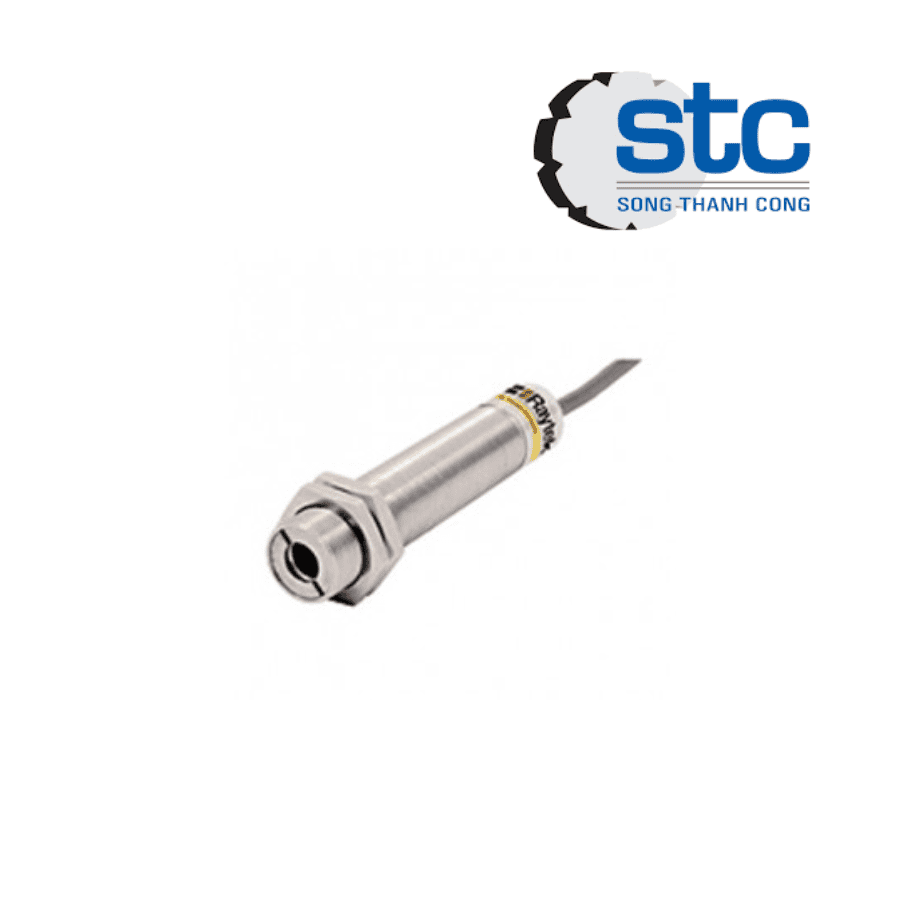

RAYCMLTV3M Raytek Vietnam – Cảm biến nhiệt độ hồng ngoại không tiếp xúc Compact CM Series
1. Tổng quan & Đặc điểm nổi bật RAYCMLTV3M Raytek Vietnam
RAYCMLTV3M là cảm biến nhiệt độ hồng ngoại không tiếp xúc thuộc dòng Compact CM Series của Raytek (nay thuộc Fluke Process Instruments). Thiết bị được thiết kế để đo nhiệt độ liên tục trong các ứng dụng công nghiệp, thay thế các cảm biến tiếp xúc truyền thống như cặp nhiệt điện (Thermocouple) trong những môi trường yêu cầu đo nhanh và chính xác.
Model RAYCMLTV3M có dải đo -20 đến 500°C, sử dụng ngõ ra điện áp tuyến tính 0–5 VDC, cáp tín hiệu 3 m và ren lắp đặt M18 × 1. Thiết bị còn tích hợp giao tiếp RS232 hai chiều để cấu hình và giám sát thông qua phần mềm DataTemp® Multidrop.
Đặc điểm nổi bật
- Cảm biến nhiệt độ hồng ngoại không tiếp xúc.
- Thuộc dòng Compact CM Series.
- Dải đo nhiệt độ -20…500°C.
- Ngõ ra 0–5 VDC có thể cấu hình.
- Cáp kết nối dài 3 m.
- Ren lắp M18 × 1 (Metric).
- Giao tiếp RS232 hai chiều để cấu hình và giám sát.
- Thời gian đáp ứng 150 ms.
- Chuẩn bảo vệ IP65 (NEMA 4).
- Đèn LED hiển thị trạng thái và chức năng tự chẩn đoán.
2. Thông số kỹ thuật RAYCMLTV3M Raytek Vietnam
| Thông số | Giá trị |
|---|---|
| Model | RAYCMLTV3M |
| Hãng | Raytek (Fluke Process Instruments) |
| Dòng sản phẩm | Compact CM Series |
| Loại thiết bị | Infrared Temperature Sensor |
| Dải đo nhiệt độ | -20…500°C |
| Phổ đáp ứng | 8–14 µm |
| Độ phân giải quang học | 13:1 |
| Độ chính xác | ±1,5% giá trị đo hoặc ±2°C |
| Độ lặp lại | ±0,5% giá trị đo hoặc ±1°C |
| Thời gian đáp ứng | 150 ms |
| Ngõ ra | 0–5 VDC (Linear, Scaleable) |
| Giao tiếp | RS232 |
| Nguồn cấp | 12–24 VDC (±20%) |
| Chiều dài cáp | 3 m |
| Kiểu ren | M18 × 1 |
| Cấp bảo vệ | IP65 (NEMA 4) |
3. Nguyên lý hoạt động
RAYCMLTV3M hoạt động dựa trên nguyên lý đo bức xạ hồng ngoại phát ra từ bề mặt vật thể.
- Thấu kính hội tụ năng lượng hồng ngoại vào đầu dò.
- Cảm biến chuyển đổi bức xạ thành tín hiệu điện.
- Bộ vi xử lý tính toán nhiệt độ dựa trên hệ số phát xạ (Emissivity) đã cài đặt.
- Giá trị nhiệt độ được xuất dưới dạng 0–5 VDC hoặc truyền qua RS232 để giám sát và cấu hình từ máy tính.
4. Ứng dụng thực tế RAYCMLTV3M Raytek Vietnam
Thiết bị được sử dụng trong:
- Dây chuyền sản xuất giấy.
- Ngành in và phủ bề mặt.
- Công nghiệp nhựa.
- Hệ thống sấy và gia nhiệt.
- Dây chuyền thực phẩm.
- Ngành dệt may.
- Sản xuất thảm công nghiệp.
- Dây chuyền dược phẩm.
- Hệ thống OEM.
- Các ứng dụng đo nhiệt độ không tiếp xúc trong tự động hóa công nghiệp.
5. Kết luận
RAYCMLTV3M Raytek Vietnam là cảm biến nhiệt độ hồng ngoại không tiếp xúc thuộc dòng Compact CM Series, cung cấp dải đo -20 đến 500°C, ngõ ra 0–5 VDC, giao tiếp RS232 và cáp 3 m. Với thiết kế nhỏ gọn, chuẩn bảo vệ IP65 và khả năng đo nhanh, chính xác, thiết bị đáp ứng tốt các yêu cầu giám sát nhiệt độ trong môi trường công nghiệp.
