SG4-30IE135C1 Wenglor Vietnam – Màn chắn ánh sáng an toàn (Safety Light Curtain Receiver)
1. Tổng quan & Đặc điểm nổi bật SG4-30IE135C1 Wenglor Vietnam

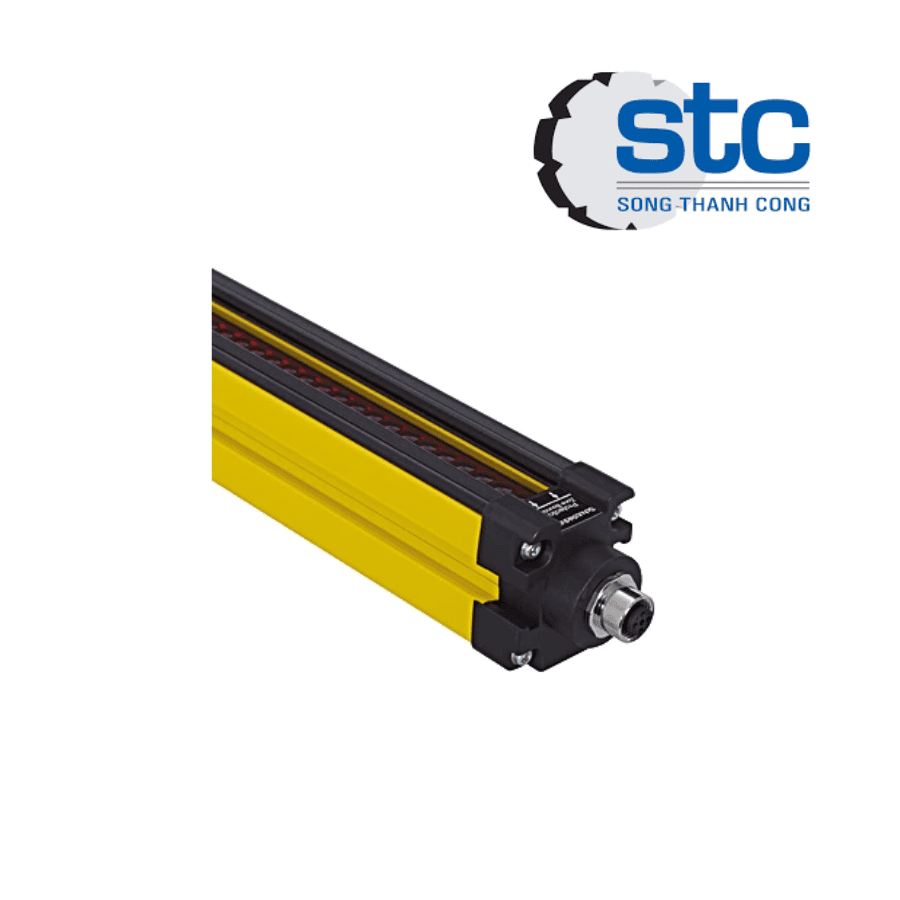

SG4-30IE135C1 là bộ thu (Receiver) của màn chắn ánh sáng an toàn (Safety Light Curtain) thuộc dòng SG4 Series của Wenglor. Thiết bị được thiết kế để bảo vệ tay người vận hành trong các máy móc và dây chuyền tự động hóa bằng cách phát hiện sự xâm nhập vào vùng nguy hiểm và ngay lập tức gửi tín hiệu dừng máy.
Model SG4-30IE135C1 có chiều cao vùng bảo vệ 1.380 mm, độ phân giải 30 mm (bảo vệ tay), khoảng cách hoạt động từ 0,5 đến 20 m. Thiết bị đạt Type 4 (EN 61496) và Performance Level e (PL e) theo EN ISO 13849-1, đáp ứng các yêu cầu an toàn cao trong công nghiệp.
Lưu ý: SG4-30IE135C1 là Receiver và phải sử dụng cùng Emitter SG4-30IS135C1 để tạo thành một bộ Safety Light Curtain hoàn chỉnh.
Đặc điểm nổi bật
- Bộ thu của màn chắn ánh sáng an toàn.
- Thuộc dòng SG4 Series.
- Chiều cao vùng bảo vệ 1.380 mm.
- Độ phân giải 30 mm (Hand Protection).
- Khoảng cách hoạt động 0,5–20 m.
- 02 ngõ ra an toàn OSSD (PNP).
- Hỗ trợ Muting, Fixed Blanking, Floating Blanking.
- Hỗ trợ Cascading và giao tiếp RS-485.
- Cấp bảo vệ IP67.
- Đạt Type 4 / Category 4 / PL e.
2. Thông số kỹ thuật SG4-30IE135C1 Wenglor Vietnam
| Thông số | Giá trị |
|---|---|
| Model | SG4-30IE135C1 |
| Hãng | Wenglor |
| Dòng sản phẩm | SG4 Series |
| Loại thiết bị | Safety Light Curtain Receiver |
| Chiều cao vùng bảo vệ | 1.380 mm |
| Độ phân giải | 30 mm |
| Khoảng cách phát hiện | 0,5 – 20 m |
| Nguồn cấp | 24 VDC |
| Dòng tiêu thụ | 300 mA |
| Thời gian đáp ứng | 20,9 ms |
| Ngõ ra an toàn | 2 × OSSD (PNP) |
| Giao tiếp | RS-485 |
| Kết nối | M12, 8 chân |
| Cấp bảo vệ | IP67 |
| Nhiệt độ làm việc | -20°C đến +50°C |
| Vật liệu vỏ | Nhôm sơn tĩnh điện |
3. Nguyên lý hoạt động
SG4-30IE135C1 hoạt động cùng với bộ phát để tạo thành một màn chắn ánh sáng bảo vệ.
- Bộ phát tạo các tia sáng hồng ngoại song song đến bộ thu.
- Khi không có vật cản, bộ thu duy trì trạng thái an toàn và các ngõ ra OSSD được kích hoạt.
- Khi người hoặc vật cản đi vào vùng bảo vệ, một hoặc nhiều tia sáng bị che khuất.
- Bộ thu lập tức chuyển trạng thái ngõ ra OSSD để dừng máy hoặc kích hoạt mạch an toàn, giúp bảo vệ người vận hành.
4. Ứng dụng thực tế SG4-30IE135C1 Wenglor Vietnam
Thiết bị được sử dụng trong:
- Máy dập.
- Máy ép.
- Máy cắt.
- Robot công nghiệp.
- Dây chuyền lắp ráp tự động.
- Máy đóng gói.
- Hệ thống băng tải.
- Trung tâm gia công CNC.
- Dây chuyền sản xuất ô tô.
- Hệ thống bảo vệ vùng nguy hiểm trong nhà máy.
5. Kết luận
SG4-30IE135C1 Wenglor Vietnam là bộ thu màn chắn ánh sáng an toàn thuộc dòng SG4 Series, được thiết kế để bảo vệ tay người vận hành trong các hệ thống máy móc công nghiệp. Với chiều cao vùng bảo vệ 1.380 mm, độ phân giải 30 mm, 02 ngõ ra OSSD, cấp bảo vệ IP67 và chứng nhận Type 4 / PL e, thiết bị mang lại giải pháp bảo vệ an toàn đáng tin cậy cho các ứng dụng tự động hóa hiện đại
