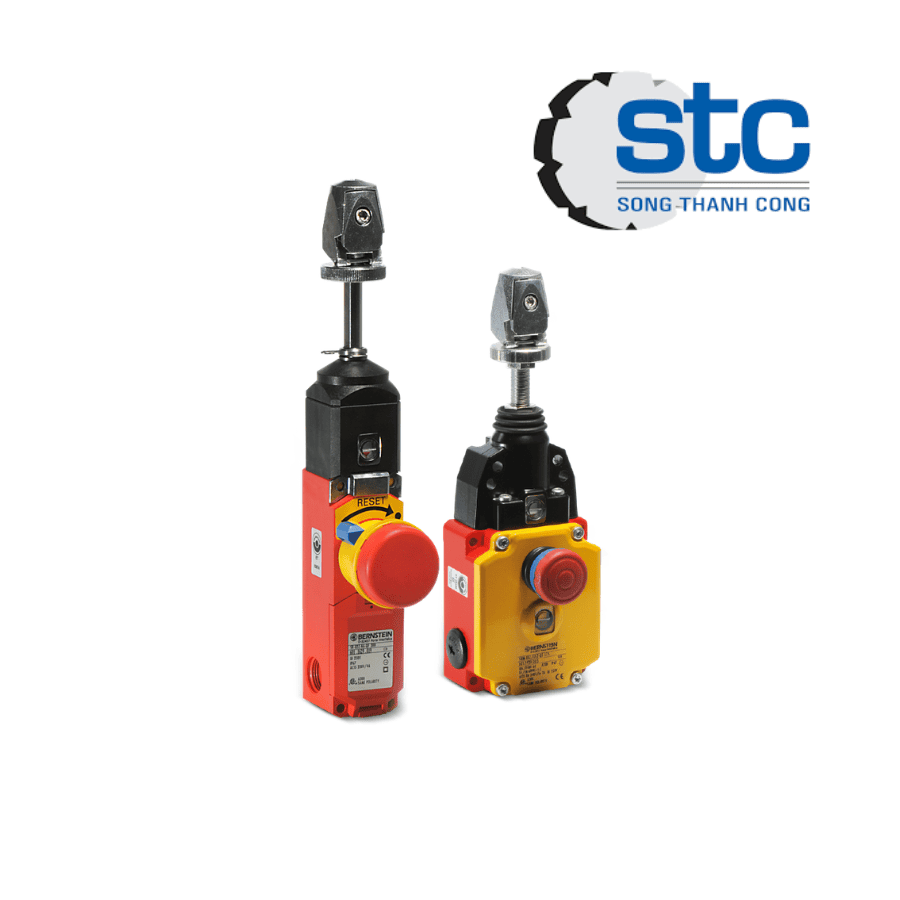

SR-U2Z-0-LU-175-L0-0-0 BERNSTEIN Vietnam – Công tắc an toàn kéo dây (Safety Rope Pull Switch)

1. Tổng quan & Đặc điểm nổi bật SR-U2Z-0-LU-175-L0-0-0 BERNSTEIN Vietnam

SR-U2Z-0-LU-175-L0-0-0 là công tắc an toàn kéo dây (Safety Rope Pull Switch) thuộc dòng SR của BERNSTEIN. Thiết bị được thiết kế để thực hiện chức năng dừng khẩn cấp trên các máy móc và dây chuyền, đặc biệt là hệ thống băng tải có chiều dài lớn.

Model này có Article No. 6011621065, sử dụng cơ cấu kéo dây một phía và có mắt kéo LU kèm bộ giữ dây. Thiết bị cho phép bố trí dây với chiều dài tối đa khoảng 37,5 m, tùy điều kiện nhiệt độ và cách lắp đặt.

Đặc điểm nổi bật:

Công tắc an toàn kéo dây.
Thuộc dòng SR Safety Rope Pull Switches.
Model: SR-U2Z-0-LU-175-L0-0-0.
Article No.: 6011621065.
Cơ cấu kéo dây một phía.
Cấu hình tiếp điểm 2NC + 2NO.
Lực căng dây tối đa 175 N.
Chiều dài dây tối đa khoảng 37,5 m.
Có mắt kéo LU.
Không tích hợp đèn báo.
Vỏ bằng PA 6 GV.
Cấp bảo vệ IP67.
3 ngõ vào cáp M20 × 1.5.
Phù hợp với tiêu chuẩn IEC/EN 60947-5-5 và ISO 13850.

2. Thông số kỹ thuật SR-U2Z-0-LU-175-L0-0-0 BERNSTEIN

Thông số	Chi tiết
Model	SR-U2Z-0-LU-175-L0-0-0
Article No.	6011621065
Hãng sản xuất	BERNSTEIN
Dòng sản phẩm	SR
Loại thiết bị	Safety Rope Pull Switch
Kiểu tác động	Kéo dây một phía
Cấu hình tiếp điểm	2NC + 2NO
Lực căng dây	175 N
Chiều dài dây tối đa	37,5 m
Kiểu đầu kéo	LU – Pulling eye with rope thimble
Vỏ	PA 6 GV
Kết nối cáp	3 × M20 × 1.5
Cấp bảo vệ	IP67
Điện áp định mức	240 V AC
Dòng điện định mức	3 A tại 240 V AC, AC-15
Nhiệt độ hoạt động	-25 đến +70°C
Tiêu chuẩn	IEC/EN 60947-5-5, ISO 13850

Các thông số được đối chiếu từ trang sản phẩm BERNSTEIN và tài liệu kỹ thuật của model 6011621065.

3. Nguyên lý hoạt động

SR-U2Z-0-LU-175-L0-0-0 được lắp dọc theo khu vực cần bảo vệ, chẳng hạn như băng tải hoặc dây chuyền sản xuất. Một sợi dây kéo được kết nối với cơ cấu kéo của công tắc.

Khi người vận hành kéo dây theo hướng khẩn cấp, cơ cấu bên trong công tắc sẽ chuyển trạng thái các tiếp điểm và gửi tín hiệu về mạch an toàn. Hệ thống điều khiển sau đó có thể thực hiện lệnh dừng khẩn cấp máy hoặc băng tải. Thiết kế này cho phép người vận hành kích hoạt dừng máy từ nhiều vị trí dọc theo chiều dài dây.

Thiết bị có cơ cấu latching, giúp duy trì trạng thái tác động sau khi dây được kéo. Sau khi nguyên nhân gây dừng được kiểm tra và xử lý, công tắc cần được reset để đưa hệ thống trở lại trạng thái hoạt động.

Vỏ thiết bị đạt IP67, giúp bảo vệ công tắc trước bụi và nước trong môi trường công nghiệp. BERNSTEIN cũng thiết kế dòng SR theo các yêu cầu của ISO 13850 đối với chức năng dừng khẩn cấp.

4. Ứng dụng thực tế SR-U2Z-0-LU-175-L0-0-0 BERNSTEIN Vietnam

Công tắc an toàn BERNSTEIN SR-U2Z-0-LU-175-L0-0-0 phù hợp với các hệ thống cần chức năng dừng khẩn cấp trên phạm vi dài, bao gồm:

Băng tải công nghiệp.
Dây chuyền vận chuyển vật liệu.
Máy móc sản xuất tự động.
Dây chuyền đóng gói.
Hệ thống xử lý vật liệu.
Máy khai thác và vận chuyển.
Dây chuyền sản xuất có chiều dài lớn.
Hệ thống cần nhiều vị trí kích hoạt dừng khẩn cấp.

Đặc biệt, công tắc kéo dây giúp không cần bố trí nút Emergency Stop riêng tại từng vị trí, vì người vận hành có thể kích hoạt chức năng dừng bằng cách kéo dây dọc theo khu vực được bảo vệ.

5. Kết luận

SR-U2Z-0-LU-175-L0-0-0 BERNSTEIN Vietnam là công tắc an toàn kéo dây (Safety Rope Pull Switch) thuộc dòng SR, mã Article No. 6011621065. Thiết bị có cấu hình 2NC + 2NO, lực căng dây 175 N, hỗ trợ chiều dài dây tối đa khoảng 37,5 m và cấp bảo vệ IP67.
