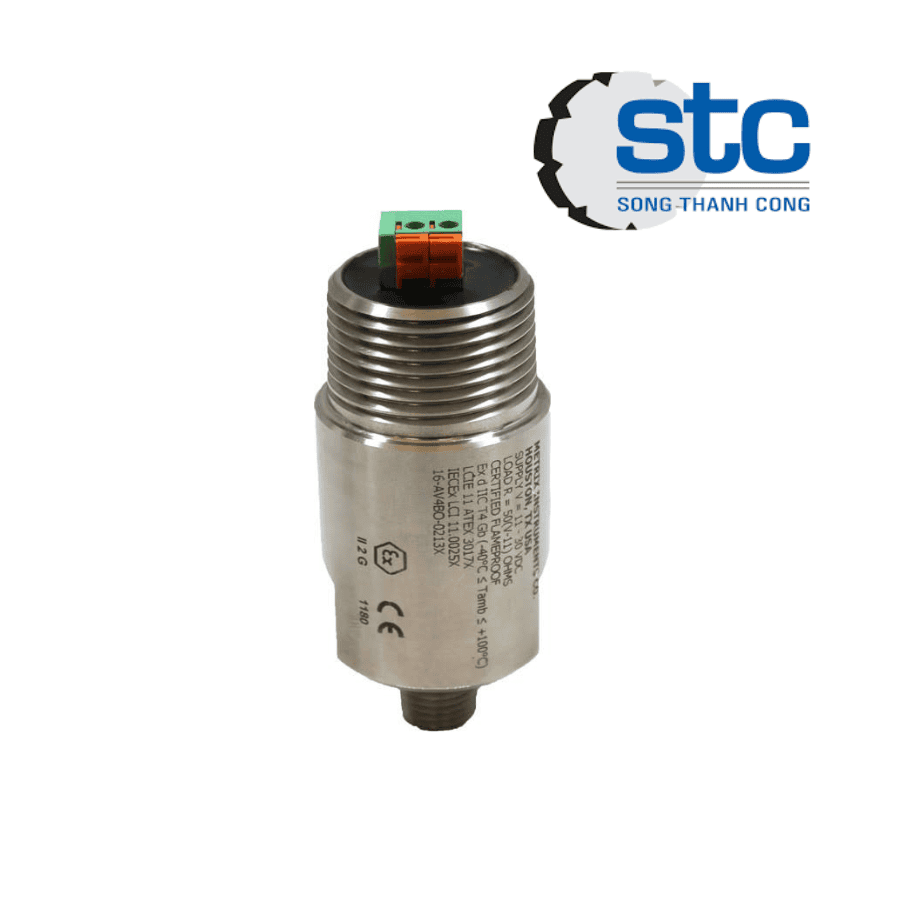

ST5484E-151-472 Metrix Vietnam – Bộ truyền tín hiệu giám sát độ rung công nghiệp
Mô tả ngắn
ST5484E-151-472 Metrix là bộ truyền tín hiệu rung động dạng vận tốc, tích hợp cảm biến gia tốc áp điện và bộ xử lý tín hiệu trong cùng một thiết bị. Sản phẩm chuyển đổi mức rung thành tín hiệu dòng điện 4–20 mA, hỗ trợ giám sát tình trạng máy móc thông qua hệ thống PLC, DCS hoặc SCADA.
Tổng quan và đặc điểm nổi bật
ST5484E thuộc dòng Seismic Velocity Transmitter của Metrix, được thiết kế để theo dõi rung động vỏ máy và ổ đỡ trong các ứng dụng công nghiệp. Thiết bị tích hợp cảm biến gia tốc áp điện, bộ tích phân tín hiệu, mạch phát hiện biên độ RMS và bộ điều hòa tín hiệu.
Khác với cảm biến chỉ cung cấp tín hiệu đo thô, bộ truyền này xuất tín hiệu 4–20 mA tỷ lệ với mức rung vận tốc. Cách truyền tín hiệu này giúp hệ thống điều khiển dễ dàng tiếp nhận dữ liệu, thiết lập cảnh báo và theo dõi xu hướng rung động.
Các đặc điểm nổi bật gồm:
- Đo rung động dạng vận tốc: Hỗ trợ giám sát tình trạng cơ khí của máy móc công nghiệp.
- Đầu ra 4–20 mA: Dễ tích hợp với hệ thống điều khiển và giám sát công nghiệp.
- Thiết kế tích hợp: Kết hợp cảm biến và mạch xử lý tín hiệu trong một thiết bị nhỏ gọn.
- Lắp trực tiếp lên máy: Có thể gắn trên vỏ máy hoặc gối đỡ ổ trục theo yêu cầu lắp đặt.
- Phát hiện RMS: Hỗ trợ đánh giá biên độ rung theo cấu hình đặt hàng.
- Tùy chọn bộ lọc: Có thể lựa chọn các dải lọc phù hợp với đặc tính rung của thiết bị.
- Phiên bản cho môi trường nguy hiểm: Dòng sản phẩm có các tùy chọn chứng nhận khu vực nguy hiểm; cần xác nhận theo mã cấu hình cụ thể.
Thông số kỹ thuật ST5484E-151-472 Metrix Vietnam
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Metrix |
| Model đặt hàng | ST5484E-151-472 |
| Dòng sản phẩm | ST5484E |
| Loại thiết bị | Bộ truyền tín hiệu rung động dạng vận tốc |
| Nguyên lý cảm biến | Gia tốc kế áp điện tích hợp |
| Tín hiệu đầu ra | 4–20 mA |
| Đại lượng đo | Vận tốc rung |
| Phương pháp phát hiện biên độ | RMS, tùy cấu hình |
| Nguồn cấp danh định | 24 VDC |
| Dải điện áp cấp | Phụ thuộc phiên bản và chứng nhận |
| Kiểu lắp đặt | Lắp trực tiếp lên vỏ máy hoặc gối đỡ ổ trục |
| Bộ lọc tín hiệu | Có các tùy chọn theo cấu hình đặt hàng |
| Ứng dụng | Giám sát rung động máy móc công nghiệp |
Lưu ý: Mã ST5484E-151-472 chứa các trường cấu hình đặt hàng. Cần đối chiếu bảng mã của nhà sản xuất để xác nhận chính xác dải đo toàn thang, kiểu đầu nối, kích thước ren lắp và chứng nhận khu vực nguy hiểm. Không nên suy ra các thông số này chỉ từ tên dòng sản phẩm.
Ứng dụng thực tế ST5484E-151-472 Metrix Vietnam
ST5484E-151-472 phù hợp với các hệ thống giám sát rung động cần tín hiệu analog để theo dõi tình trạng vận hành của máy móc.
Một số ứng dụng tiêu biểu gồm:
- Giám sát rung động động cơ điện và máy bơm công nghiệp.
- Theo dõi tình trạng quạt, máy thổi và thiết bị quay.
- Phát hiện xu hướng rung tăng do mất cân bằng hoặc các vấn đề cơ khí.
- Tích hợp dữ liệu rung vào hệ thống PLC, DCS và SCADA.
- Hỗ trợ xây dựng hệ thống bảo trì dự đoán và cảnh báo tình trạng thiết bị.
Thiết bị thường phù hợp với máy sử dụng ổ lăn. Với máy có ổ đỡ màng dầu, cần đánh giá phương pháp đo trước khi lựa chọn vì đầu dò tiệm cận đo chuyển vị trục có thể phù hợp hơn trong nhiều trường hợp.
Kết luận
ST5484E-151-472 Metrix là lựa chọn cho hệ thống giám sát rung động công nghiệp sử dụng tín hiệu 4–20 mA. Thiết kế tích hợp giúp đơn giản hóa việc lắp đặt và kết nối với hệ thống điều khiển. Trước khi đặt hàng, cần xác minh đầy đủ mã cấu hình để bảo đảm dải đo và kiểu lắp đặt phù hợp với thiết bị thực tế.
