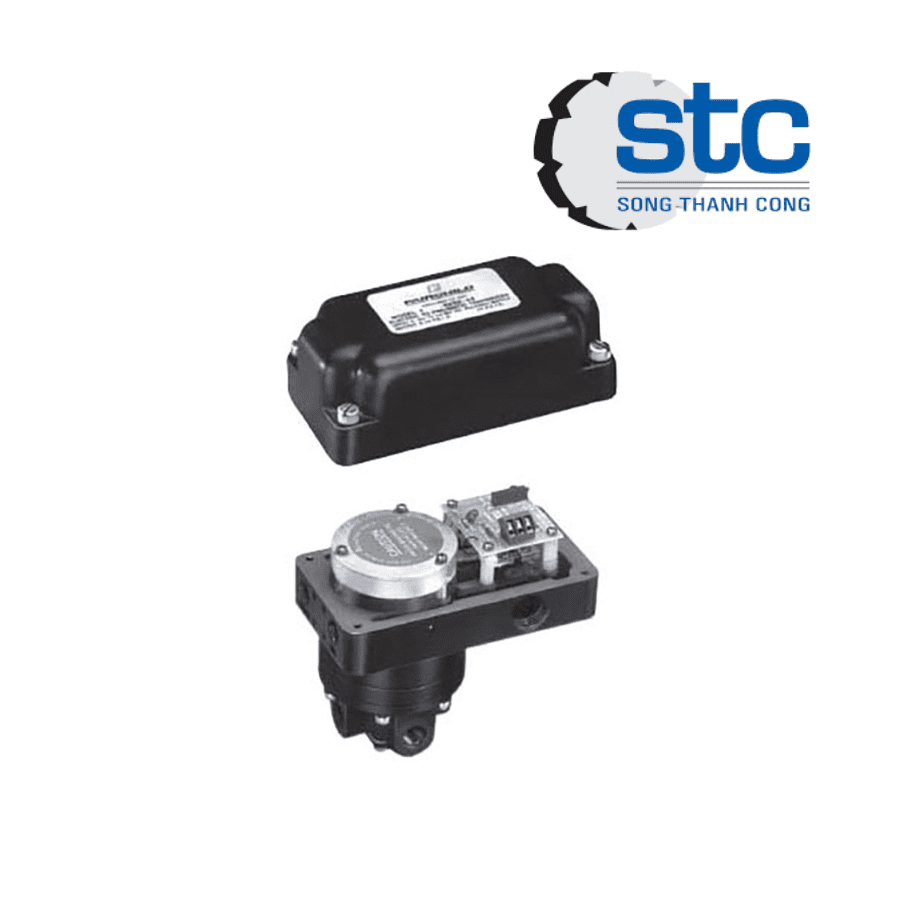

T5226-90 FAIRCHILD Vietnam – Bộ chuyển đổi điện khí (Electro-Pneumatic I/P Transducer)
1. Tổng quan & Đặc điểm nổi bật T5226-90 FAIRCHILD Vietnam
T5226-90 là bộ chuyển đổi điện khí (Electro-Pneumatic I/P Transducer) thuộc dòng T5220 Series của Fairchild Industrial Products. Thiết bị có chức năng chuyển đổi tín hiệu điện áp đầu vào thành tín hiệu áp suất khí nén đầu ra với độ chính xác cao, đáp ứng các yêu cầu điều khiển trong hệ thống van điều khiển, bộ truyền động khí nén và các quy trình tự động hóa công nghiệp.
Model T5226-90 sử dụng tín hiệu đầu vào 1–9 VDC, tỷ lệ khuếch đại áp suất 1:6, tạo áp suất đầu ra 18–90 psig. Thiết bị tích hợp bộ khuếch đại lưu lượng (booster) giúp cung cấp lưu lượng khí lớn, phản hồi nhanh và duy trì áp suất ổn định ngay cả trong các ứng dụng yêu cầu công suất khí nén cao.
Đặc điểm nổi bật
- Bộ chuyển đổi điện khí (Voltage to Pressure Transducer)
- Thuộc dòng Fairchild T5220 Series
- Tín hiệu đầu vào 1–9 VDC
- Áp suất đầu ra 18–90 psig
- Tỷ lệ khuếch đại 1:6
- Lưu lượng đầu ra lên đến 45 SCFM (với nguồn cấp riêng)
- Thời gian đáp ứng nhanh
- Độ tuyến tính và độ lặp lại cao
- Vỏ hợp kim nhôm chắc chắn
- Phù hợp với các hệ thống điều khiển khí nén công nghiệp.
2. Thông số kỹ thuật T5226-90 FAIRCHILD Vietnam
| Thông số | Giá trị |
|---|---|
| Model | T5226-90 |
| Hãng | FAIRCHILD |
| Dòng sản phẩm | T5220 Series |
| Loại thiết bị | Electro-Pneumatic I/P Transducer |
| Tín hiệu đầu vào | 1–9 VDC |
| Áp suất đầu ra | 18–90 psig (1,2–6 bar) |
| Booster Ratio | 1:6 |
| Áp suất nguồn điều khiển | 20 psig |
| Lưu lượng đầu ra | Tối đa 45 SCFM (với nguồn cấp riêng) |
| Tiêu thụ khí | 0,28 SCFM (Dead End) |
| Độ tuyến tính | ±0,3% Output Span |
| Độ lặp lại | ±0,1% Output Span |
| Nhiệt độ làm việc | -40°C đến +65,5°C |
| Kết nối khí | 1/4″ Female NPT |
| Vật liệu thân | Hợp kim nhôm |
3. Nguyên lý hoạt động
T5226-90 chuyển đổi tín hiệu điện áp thành áp suất khí nén theo nguyên lý điện – khí.
- Bộ điều khiển gửi tín hiệu 1–9 VDC đến transducer.
- Cuộn voice coil điều khiển van nozzle–flapper bên trong thiết bị.
- Áp suất khí nén được điều chỉnh tỷ lệ với tín hiệu đầu vào.
- Bộ booster tích hợp khuếch đại lưu lượng khí để đáp ứng nhanh các tải khí nén lớn.
- Tín hiệu áp suất đầu ra được đưa đến van điều khiển hoặc cơ cấu chấp hành khí nén.
4. Ứng dụng thực tế T5226-90 FAIRCHILD Vietnam
Sản phẩm được sử dụng trong:
- Van điều khiển khí nén
- Bộ truyền động khí nén
- Nhà máy hóa chất
- Nhà máy dầu khí
- Nhà máy điện
- Ngành thực phẩm và đồ uống
- Hệ thống điều khiển quy trình
- Hệ thống HVAC công nghiệp
- Nhà máy giấy
- Dây chuyền tự động hóa công nghiệp.
5. Kết luận
T5226-90 FAIRCHILD Vietnam là bộ chuyển đổi điện khí hiệu suất cao thuộc dòng T5220 Series, cung cấp khả năng chuyển đổi tín hiệu 1–9 VDC thành áp suất 18–90 psig với tỷ lệ khuếch đại 1:6. Thiết bị nổi bật với khả năng phản hồi nhanh, lưu lượng khí lớn và độ chính xác cao, đáp ứng tốt các yêu cầu điều khiển trong môi trường công nghiệp.
