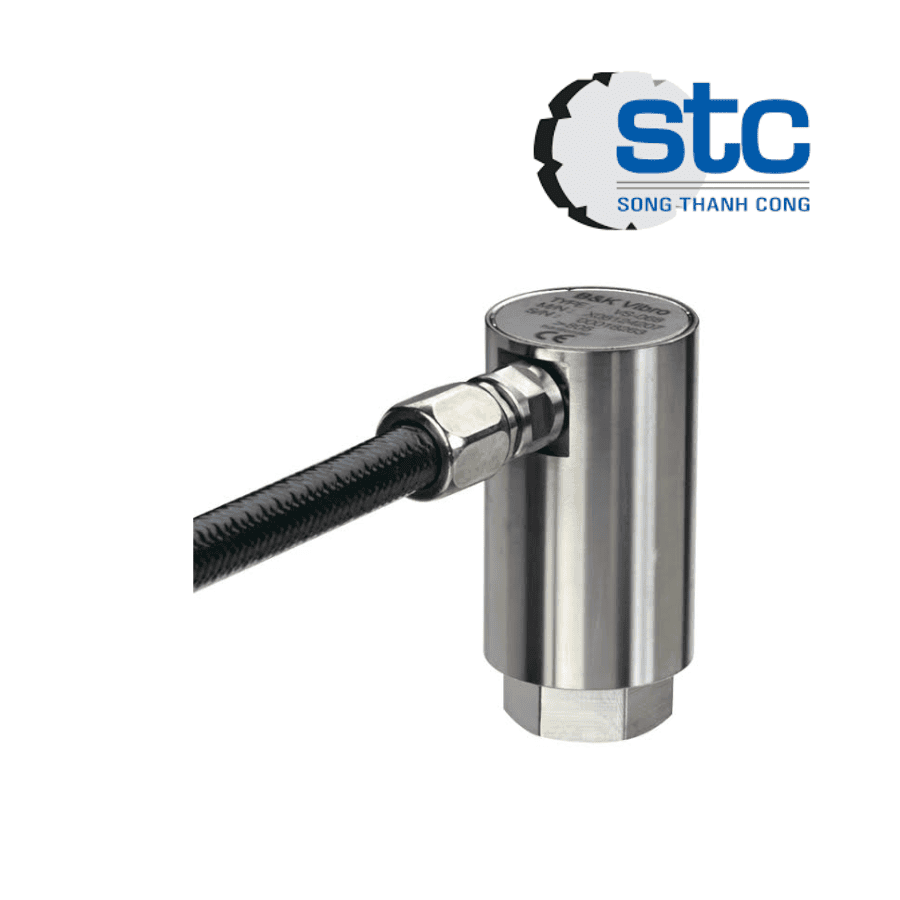

VS-068 B&K Vibro Vietnam – Cảm biến vận tốc rung (Electrodynamic Vibration Velocity Sensor)
1. Tổng quan & Đặc điểm nổi bật VS-068 B&K Vibro Vietnam
VS-068 là cảm biến vận tốc rung (Vibration Velocity Sensor) của B&K Vibro (Brüel & Kjær Vibro), được thiết kế để đo vận tốc rung tuyệt đối của ổ trục và thân máy trong các thiết bị quay như động cơ, bơm, quạt, tua-bin và máy nén. Cảm biến hoạt động theo nguyên lý điện động (electrodynamic moving-coil), tạo tín hiệu điện áp tỷ lệ với vận tốc rung mà không cần nguồn cấp ngoài.
Model VS-068 được lắp đặt để đo theo phương ngang (Horizontal), có độ nhạy 100 mV/mm/s, dải tần 10 Hz đến 2 kHz và đạt cấp bảo vệ IP66, phù hợp cho các hệ thống giám sát tình trạng máy và bảo vệ thiết bị công nghiệp.
Đặc điểm nổi bật
- Cảm biến đo vận tốc rung (Velocity Sensor).
- Hoạt động theo nguyên lý Electrodynamic (Moving Coil).
- Đo rung theo phương ngang (Horizontal).
- Độ nhạy 100 mV/mm/s.
- Dải tần đáp ứng 10 Hz đến 2 kHz.
- Không cần nguồn cấp ngoài.
- Vỏ thép không gỉ kín khí.
- Cáp PTFE tích hợp có lớp bảo vệ bằng thép không gỉ.
- Cấp bảo vệ IP66.
- Tương thích với các hệ thống giám sát rung của B&K Vibro như VIBROCONTROL và VC-8000.
2. Thông số kỹ thuật VS-068 B&K Vibro Vietnam
| Thông số | Giá trị |
|---|---|
| Model | VS-068 |
| Hãng | B&K Vibro |
| Loại thiết bị | Vibration Velocity Sensor |
| Nguyên lý đo | Electrodynamic (Moving Coil) |
| Đại lượng đo | Vận tốc rung |
| Hướng đo | Horizontal |
| Độ nhạy | 100 mV/mm/s ±5% |
| Dải tần | 10 Hz…2 kHz (±3 dB) |
| Tần số riêng | 8 Hz ±10% |
| Trở kháng trong | 4 kΩ ±5% |
| Nhiệt độ làm việc | -40°C đến +80°C (ngắn hạn đến +100°C) |
| Cấp bảo vệ | IP66 |
| Kiểu lắp | Ren M10 |
| Khối lượng | Khoảng 0,5 kg |
| Chiều dài cáp | 5 m (tiêu chuẩn) |
3. Nguyên lý hoạt động
VS-068 hoạt động theo nguyên lý cảm ứng điện từ.
- Rung động của máy làm cuộn dây chuyển động tương đối với nam châm vĩnh cửu.
- Chuyển động này tạo ra điện áp cảm ứng tỷ lệ với vận tốc rung.
- Tín hiệu điện áp được truyền trực tiếp đến bộ giám sát rung hoặc PLC để phân tích và cảnh báo tình trạng máy.
- Do không cần nguồn nuôi, cảm biến có độ tin cậy cao và phù hợp cho giám sát liên tục.
4. Ứng dụng thực tế VS-068 B&K Vibro Vietnam
Thiết bị được sử dụng trong:
- Giám sát rung động động cơ điện.
- Máy bơm công nghiệp.
- Quạt công nghiệp.
- Máy nén khí.
- Tua-bin hơi và tua-bin khí.
- Máy phát điện.
- Hệ thống Condition Monitoring.
- Nhà máy điện.
- Nhà máy xi măng.
- Ngành dầu khí và hóa chất.
5. Kết luận
VS-068 B&K Vibro Vietnam là cảm biến vận tốc rung chất lượng cao, sử dụng nguyên lý điện động, có độ nhạy 100 mV/mm/s, dải tần 10 Hz đến 2 kHz và thiết kế bền bỉ đạt IP66. Thiết bị là giải pháp đáng tin cậy cho các hệ thống giám sát rung động và bảo vệ máy quay trong nhiều ngành công nghiệp.
