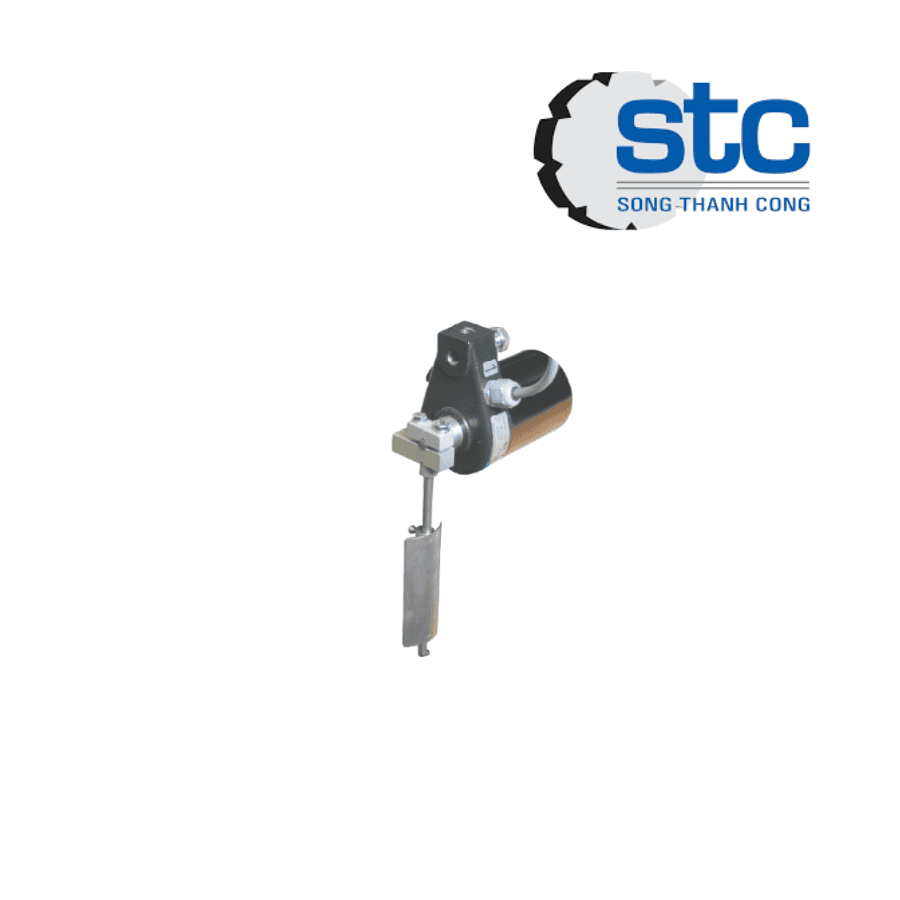

00045915 Erhardt-Leimer Vietnam – Cảm biến biên điện cơ F31E (Electromechanical Edge Sensor)
1. Tổng quan & Đặc điểm nổi bật 00045915 Erhardt-Leimer Vietnam
00045915 là mã sản phẩm của cảm biến biên điện cơ F31E thuộc hãng Erhardt+Leimer, được thiết kế để phát hiện vị trí biên của vật liệu dạng cuộn trong các hệ thống điều khiển dẫn hướng (Web Guiding Systems). Thiết bị hoạt động theo nguyên lý điều khiển ba điểm (Three-point Control), giúp duy trì vị trí chính xác của băng vật liệu trong quá trình sản xuất, hạn chế hiện tượng lệch biên và nâng cao chất lượng thành phẩm.
Cảm biến F31E có kết cấu chắc chắn, độ bền cao và được trang bị hai tiếp điểm bạc có thể điều chỉnh riêng biệt. Sản phẩm phù hợp cho các ngành in ấn, giấy, dệt, nhựa, bao bì và các dây chuyền xử lý vật liệu dạng cuộn.
Đặc điểm nổi bật
- Cảm biến biên điện cơ F31E
- Phát hiện chính xác vị trí biên vật liệu
- Nguyên lý điều khiển ba điểm (Three-point Control)
- Hai tiếp điểm bạc điều chỉnh độc lập
- Dải đo ±15 mm
- Vùng chết (Dead Zone) có thể điều chỉnh
- Cáp kết nối dài 2 m
- Thiết kế bền bỉ, dễ lắp đặt
- Phù hợp với hệ thống dẫn hướng băng vật liệu (Web Guiding System).
2. Thông số kỹ thuật 00045915 Erhardt-Leimer Vietnam
| Thông số | Giá trị |
|---|---|
| Model | F31E |
| Part Number | 00045915 |
| Hãng | Erhardt+Leimer |
| Loại thiết bị | Electromechanical Edge Sensor |
| Nguyên lý hoạt động | Điều khiển ba điểm |
| Dải đo | ±15 mm |
| Tín hiệu đầu ra | Tiếp điểm chuyển mạch |
| Điện áp tiếp điểm | Tối đa 60 V |
| Dòng tiếp điểm | Tối đa 0,2 A |
| Lực tiếp xúc | 0,01 – 3 N |
| Chiều dài cáp | 2 m |
| Cấp bảo vệ | IP33 |
| Nhiệt độ làm việc | -25°C đến +80°C |
| Khối lượng | Khoảng 1,5 kg |
3. Nguyên lý hoạt động
F31E hoạt động theo nguyên lý cảm biến biên cơ khí.
- Cần cảm biến tiếp xúc trực tiếp với mép vật liệu.
- Khi biên vật liệu dịch chuyển, cần cảm biến sẽ tác động đến các tiếp điểm bên trong.
- Tín hiệu chuyển mạch được gửi đến bộ điều khiển dẫn hướng.
- Bộ điều khiển điều chỉnh cơ cấu chấp hành để đưa vật liệu trở về đúng vị trí cài đặt.
- Cơ chế này giúp duy trì độ ổn định của băng vật liệu trong suốt quá trình vận hành.
4. Ứng dụng thực tế 00045915 Erhardt-Leimer Vietnam
Sản phẩm được sử dụng trong:
- Hệ thống dẫn hướng cuộn vật liệu (Web Guiding)
- Máy in công nghiệp
- Máy sản xuất giấy
- Dây chuyền sản xuất màng nhựa
- Máy dệt
- Máy cán thép
- Dây chuyền bao bì
- Máy cắt cuộn
- Ngành chuyển đổi vật liệu (Converting)
- Hệ thống tự động hóa công nghiệp
5. Kết luận
00045915 Erhardt-Leimer Vietnam (F31E) là cảm biến biên điện cơ có độ chính xác và độ bền cao, được thiết kế cho các hệ thống điều khiển dẫn hướng vật liệu dạng cuộn. Với dải đo ±15 mm, tiếp điểm điều chỉnh linh hoạt và khả năng hoạt động ổn định trong môi trường công nghiệp, thiết bị giúp nâng cao độ chính xác và hiệu quả của dây chuyền sản xuất.
