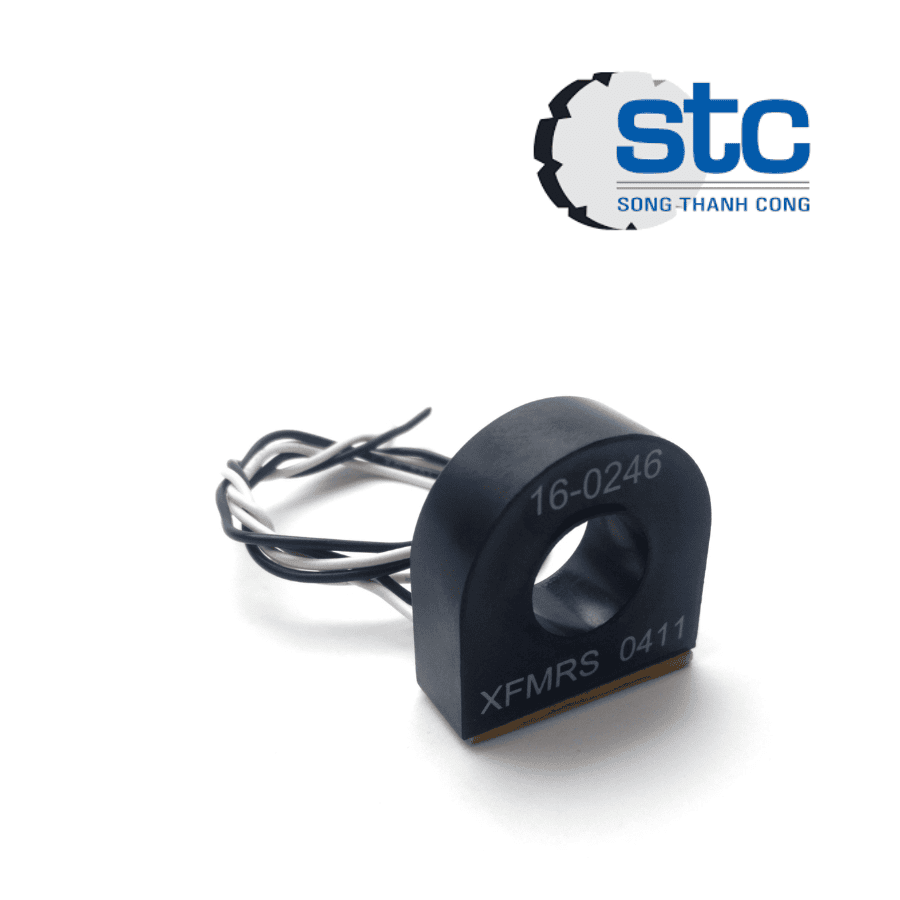

16-0246 Watlow Vietnam – Biến dòng đo dòng điện (Current Transformer)

1. Tổng quan & Đặc điểm nổi bật 16-0246 Watlow Vietnam

16-0246 là biến dòng đo dòng điện (Current Transformer – CT) của Watlow, được sử dụng để giám sát dòng tải trong các hệ thống gia nhiệt điện. Thiết bị tạo ra tín hiệu thứ cấp tỷ lệ với dòng điện chạy qua tải, cho phép các bộ điều khiển nhiệt độ hoặc bộ điều khiển công suất của Watlow theo dõi dòng điện, phát hiện lỗi điện trở gia nhiệt, SSR hoặc tình trạng mất tải.

Model 16-0246 có tỷ số biến dòng 50 A : 50 mA (1000:1) và được thiết kế cho các ứng dụng có dòng sơ cấp tối đa 50 A AC. Thiết bị thường được sử dụng với các bộ điều khiển PM PLUS™, F4T, Series PD, EZ-ZONE® và nhiều bộ điều khiển Watlow khác có chức năng giám sát dòng điện.

Đặc điểm nổi bật

• Biến dòng (Current Transformer) cho hệ thống gia nhiệt.
• Tỷ số biến dòng 50 A : 50 mA (1000:1).
• Đo và giám sát dòng tải AC.
• Phát hiện điện trở gia nhiệt hở mạch.
• Hỗ trợ phát hiện SSR hỏng hoặc ngắn mạch.
• Cách ly tín hiệu giữa mạch công suất và bộ điều khiển.
• Thiết kế dạng vòng (Donut Type), lắp đặt đơn giản.
• Tương thích với nhiều bộ điều khiển Watlow.
• Độ tin cậy cao trong môi trường công nghiệp.

2. Thông số kỹ thuật 16-0246 Watlow Vietnam

3. Nguyên lý hoạt động

Biến dòng 16-0246 hoạt động theo nguyên lý cảm ứng điện từ.

• Dây dẫn mang dòng tải đi xuyên qua lõi biến dòng.
• Dòng điện sơ cấp tạo ra từ trường trong lõi.
• Cuộn dây thứ cấp sinh ra dòng điện tỷ lệ 0–50 mA.
• Bộ điều khiển Watlow nhận tín hiệu này để hiển thị dòng tải, phát hiện mất tải, điện trở hở hoặc SSR lỗi và thực hiện cảnh báo khi cần thiết.

4. Ứng dụng thực tế 16-0246 Watlow Vietnam

Thiết bị được sử dụng trong:

• Hệ thống điều khiển nhiệt công nghiệp.
• Máy ép nhựa.
• Máy đóng gói.
• Lò nung và lò sấy.
• Thiết bị gia nhiệt điện trở.
• Máy đùn nhựa.
• Dây chuyền sản xuất thực phẩm.
• Thiết bị bán dẫn.
• Hệ thống giám sát tải điện trở.
• Các bộ điều khiển nhiệt độ Watlow.

5. Kết luận

16-0246 Watlow Vietnam là biến dòng chuyên dụng dùng để giám sát dòng tải trong các hệ thống điều khiển nhiệt của Watlow. Với tỷ số biến dòng 50 A : 50 mA, khả năng cách ly tín hiệu an toàn và hỗ trợ phát hiện lỗi tải, sản phẩm là giải pháp hiệu quả để nâng cao độ tin cậy và khả năng giám sát của các hệ thống gia nhiệt công nghiệp.

Vui lòng liên hệ để được hỗ trợ tư vấn sản phẩm phù hợp.
📞 0834 865 582 | 📧 vi@songthanhcong.com
