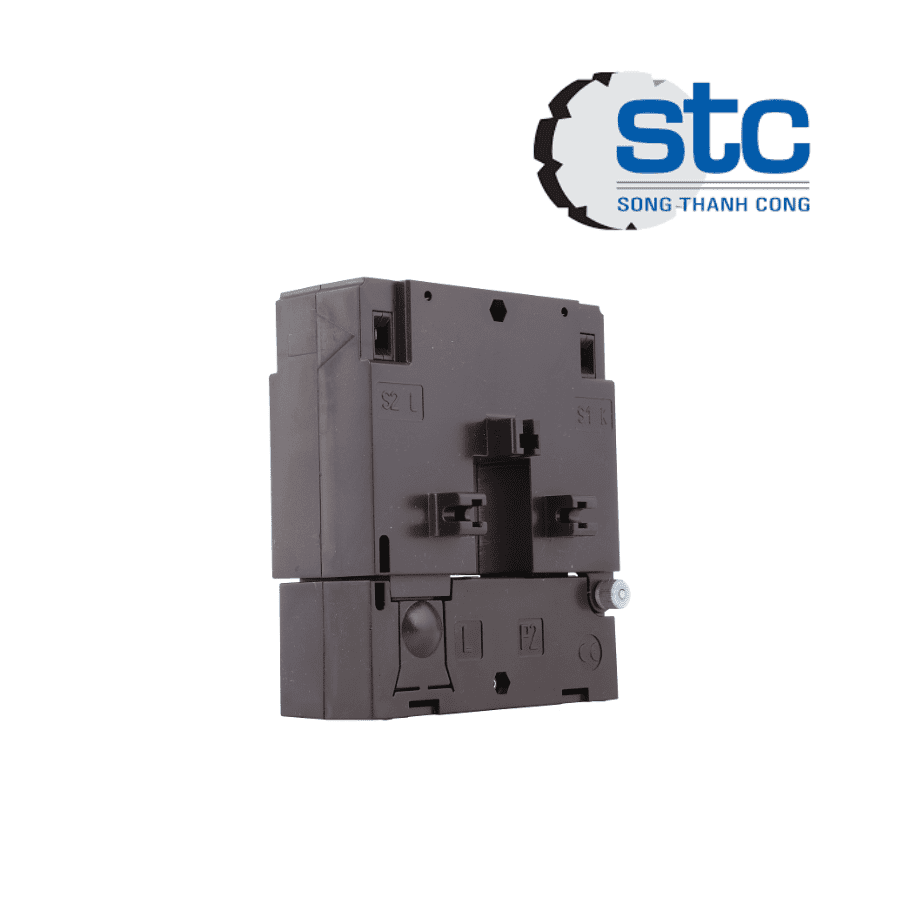

TRA2302005A NHP Vietnam – Biến dòng đo lường lõi tách 200A/5A
Mô tả ngắn
TRA2302005A NHP Vietnam là biến dòng đo lường lõi tách (Split Core Current Transformer) thuộc dòng IME TRA230. Sản phẩm có tỷ số biến dòng 200A/5A, được sử dụng để đo lường và giám sát dòng điện trong hệ thống điện công nghiệp. Thiết kế lõi tách giúp lắp đặt quanh dây dẫn hiện có thuận tiện hơn, đặc biệt trong các ứng dụng cải tạo và nâng cấp tủ điện.
Tổng quan về TRA2302005A NHP
TRA2302005A được phân phối dưới thương hiệu NHP, thuộc dòng biến dòng IME TRA230. Thiết bị chuyển đổi dòng điện sơ cấp thành tín hiệu dòng điện thứ cấp 5A để kết nối với đồng hồ đo điện, bộ phân tích chất lượng điện năng hoặc hệ thống giám sát năng lượng tương thích.
Thiết kế lõi tách cho phép mở lõi để đưa dây dẫn vào mà không cần tháo rời dây khỏi hệ thống. Đặc điểm này giúp đơn giản hóa việc bổ sung thiết bị đo lường trong các tủ điện hiện hữu.
Sản phẩm có cửa sổ kích thước khoảng 30 × 20 mm. Khi lựa chọn, cần kiểm tra kích thước dây dẫn hoặc thanh dẫn và yêu cầu đầu vào của thiết bị đo để bảo đảm khả năng lắp đặt.
Đặc điểm nổi bật
- Tỷ số biến dòng 200A/5A: Phù hợp với hệ thống đo lường sử dụng đầu vào CT 5A.
- Thiết kế lõi tách: Hỗ trợ lắp đặt quanh dây dẫn hiện hữu.
- Độ chính xác Class 0.5: Phù hợp với các ứng dụng đo lường yêu cầu độ chính xác tương ứng.
- Hỗ trợ Class 1: Công suất tải định mức 2,5VA ở cấp chính xác Class 1.
- Kết nối thứ cấp bằng vít: Hỗ trợ đấu nối dây tín hiệu vào thiết bị đo.
- Tích hợp bảo vệ chống tiếp xúc: Hỗ trợ an toàn trong quá trình sử dụng theo thiết kế của nhà sản xuất.
Thông số kỹ thuật TRA2302005A NHP Vietnam
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | TRA2302005A |
| Thương hiệu | NHP |
| Dòng sản phẩm | IME TRA230 |
| Loại thiết bị | Biến dòng đo lường lõi tách |
| Dòng điện sơ cấp định mức | 200A |
| Dòng điện thứ cấp định mức | 5A |
| Tỷ số biến dòng | 200/5A |
| Tần số hoạt động | 47–63Hz |
| Cấp chính xác | Class 0.5 và Class 1 |
| Công suất tải Class 0.5 | 1VA |
| Công suất tải Class 1 | 2,5VA |
| Kích thước cửa sổ | Khoảng 30 × 20mm |
| Cấp cách điện | Class B |
| Điện áp cách điện định mức | 3.000V AC |
| Điện áp hệ thống tối đa | 0,72kV AC |
| Dòng chịu nhiệt ngắn hạn | 12kA |
| Hệ số an toàn | 15 |
| Kiểu đấu nối thứ cấp | Đầu nối vít |
| Cấp bảo vệ vỏ | IP20 |
| Nhiệt độ lưu kho | -40 đến +85°C |
Ứng dụng thực tế TRA2302005A NHP Vietnam
TRA2302005A được sử dụng trong hệ thống đo lường và giám sát điện tại nhà máy, tòa nhà và các công trình công nghiệp.
Một số ứng dụng phổ biến gồm:
- Tủ phân phối điện và tủ điện công nghiệp.
- Kết nối đồng hồ đo dòng điện và công tơ điện.
- Giám sát dòng tải của động cơ và máy móc.
- Hệ thống quản lý năng lượng EMS.
- Bổ sung biến dòng khi nâng cấp hệ thống đo điện hiện hữu.
Khi lắp đặt, cần tuân thủ hướng dẫn của nhà sản xuất và bảo đảm mạch thứ cấp của biến dòng được đấu nối đúng quy định an toàn điện.
Kết luận
TRA2302005A là biến dòng đo lường lõi tách của NHP, có tỷ số 200A/5A và thiết kế phù hợp cho các hệ thống giám sát dòng điện công nghiệp. Sản phẩm hỗ trợ lắp đặt trên dây dẫn hiện hữu, thuận tiện cho việc cải tạo tủ điện và nâng cấp hệ thống quản lý năng lượng.
