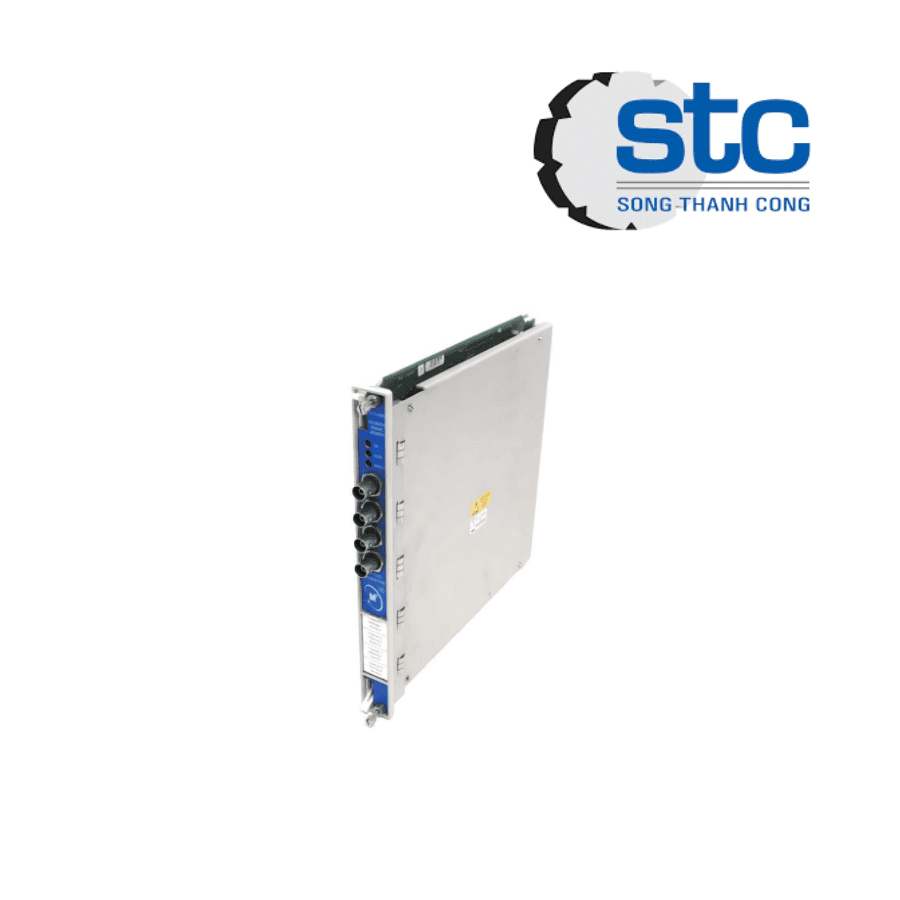

3500/25-02-01-CN Bently Nevada Vietnam – Mô-đun Enhanced Keyphasor cho hệ thống bảo vệ máy 3500

1. Tổng quan & Đặc điểm nổi bật 3500/25-02-01-CN Bently Nevada Vietnam

3500/25-02-01-CN là mô-đun Enhanced Keyphasor thuộc hệ thống 3500 Machinery Protection System của Bently Nevada (Baker Hughes). Thiết bị có nhiệm vụ nhận tín hiệu từ đầu dò tiệm cận (Proximity Probe) hoặc cảm biến từ (Magnetic Pickup), sau đó chuyển đổi thành tín hiệu Keyphasor để xác định vị trí trục và tốc độ quay của máy. Tín hiệu này được sử dụng làm tín hiệu tham chiếu cho các mô-đun giám sát rung động, pha và tốc độ trong hệ thống 3500.

Model 3500/25-02-01-CN bao gồm hai mô-đun Keyphasor bán chiều cao (Half-height), cung cấp tổng cộng 4 kênh Keyphasor, sử dụng I/O Module với đầu nối bên trong (Internal Terminations) và tùy chọn chứng nhận CN cho các khu vực yêu cầu phê duyệt đặc biệt.

Đặc điểm nổi bật

• Mô-đun Enhanced Keyphasor cho hệ thống 3500.
• Cung cấp 4 kênh Keyphasor (2 card, mỗi card 2 kênh).
• Nhận tín hiệu từ Proximity Probe hoặc Magnetic Pickup.
• Chuyển đổi tín hiệu thành xung số phục vụ giám sát tốc độ và pha.
• Sử dụng Internal Termination I/O Module.
• Thiết kế dạng Half-height tiết kiệm không gian trong rack.
• Tương thích hoàn toàn với hệ thống Bently Nevada 3500.
• Hỗ trợ các ứng dụng giám sát máy quay theo tiêu chuẩn API 670.

2. Thông số kỹ thuật 3500/25-02-01-CN Bently Nevada Vietnam

3. Nguyên lý hoạt động

3500/25-02-01-CN nhận tín hiệu từ cảm biến gắn trên trục quay hoặc bánh răng.

• Cảm biến phát hiện dấu chuẩn (Keyphasor Mark) trên trục.
• Mô-đun chuyển đổi tín hiệu analog thành xung số chính xác.
• Xung Keyphasor được sử dụng làm tín hiệu tham chiếu cho các mô-đun giám sát rung động, pha và tốc độ.
• Hệ thống 3500 sử dụng tín hiệu này để phân tích quỹ đạo trục, tốc độ quay, góc pha và phát hiện các bất thường của máy quay.

4. Ứng dụng thực tế 3500/25-02-01-CN Bently Nevada Vietnam

Sản phẩm được sử dụng trong:

• Tuabin hơi.
• Tuabin khí.
• Máy nén ly tâm.
• Máy phát điện.
• Bơm công nghiệp.
• Quạt công suất lớn.
• Nhà máy điện.
• Nhà máy lọc dầu.
• Nhà máy hóa chất.
• Hệ thống giám sát tình trạng máy quay theo tiêu chuẩn API 670.

5. Kết luận

3500/25-02-01-CN Bently Nevada Vietnam là mô-đun Enhanced Keyphasor chuyên dụng cho hệ thống 3500 Machinery Protection System, cung cấp 4 kênh tín hiệu tham chiếu với độ chính xác cao. Thiết bị đóng vai trò quan trọng trong việc xác định vị trí trục, tốc độ quay và góc pha, hỗ trợ các mô-đun giám sát rung động hoạt động hiệu quả và tin cậy.
