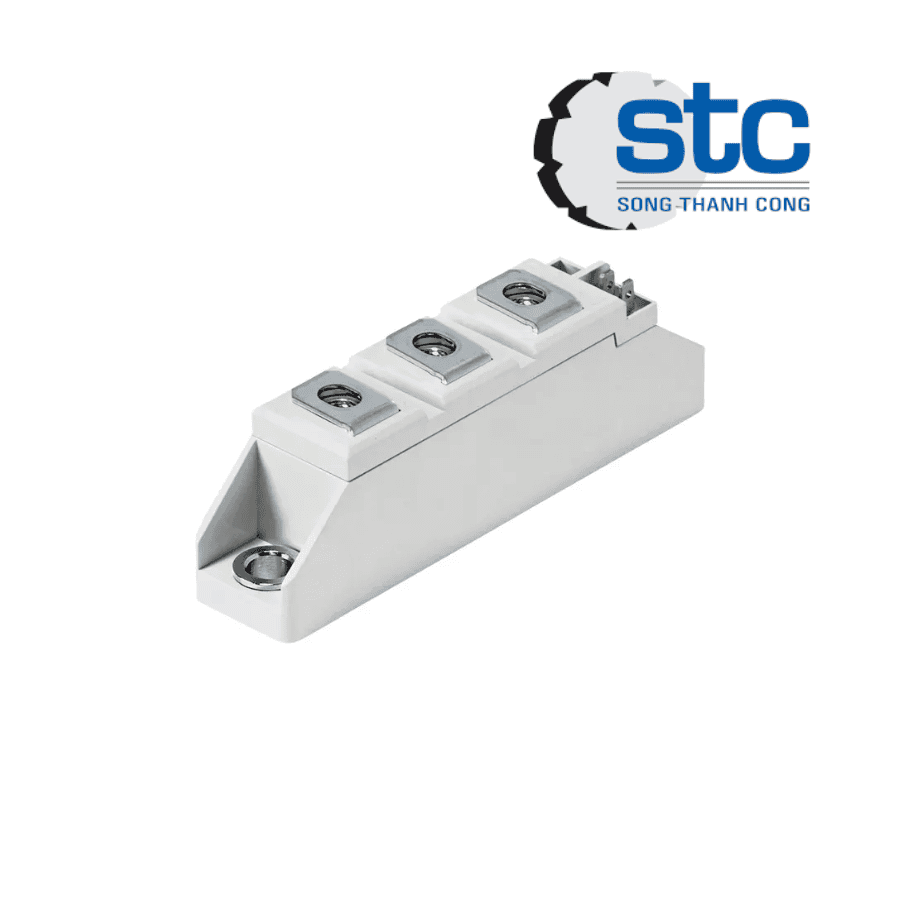

SKKT 106-16E Semikron Danfoss Vietnam – Mô-đun Thyristor công suất (Thyristor Module)
1. Tổng quan & Đặc điểm nổi bật SKKT 106-16E Semikron Danfoss Vietnam
SKKT 106-16E là mô-đun Thyristor công suất (SCR Module) thuộc dòng SEMIPACK® 1 của Semikron Danfoss. Thiết bị tích hợp hai thyristor mắc nối tiếp (dual series thyristor) trong cùng một mô-đun, được thiết kế cho các ứng dụng điều khiển công suất AC/DC như bộ khởi động mềm, điều khiển động cơ DC, điều khiển nhiệt độ lò nung và bộ chỉnh lưu công nghiệp.
Model SKKT 106-16E có điện áp chịu đựng 1600 V, dòng điện trung bình 106 A, sử dụng đế gốm cách điện Al₂O₃ kết hợp với công nghệ hàn cứng (Hard Soldered Joints), mang lại khả năng tản nhiệt tốt, độ tin cậy cao và tuổi thọ dài trong các môi trường công nghiệp khắc nghiệt.
Đặc điểm nổi bật
- Mô-đun thyristor công suất dòng SEMIPACK® 1.
- Cấu trúc Dual Series Thyristor (SCR-SCR).
- Điện áp chịu đựng 1600 V.
- Dòng điện trung bình 106 A.
- Dòng RMS tối đa 180 A.
- Dòng xung không lặp lại lên đến 2250 A.
- Đế gốm Al₂O₃ cách điện, tản nhiệt hiệu quả.
- Mối hàn cứng tăng độ bền và độ tin cậy.
- Chuẩn UL Recognized.
- Lắp đặt bằng vít, dễ thay thế và bảo trì.
2. Thông số kỹ thuật SKKT 106-16E Semikron Danfoss Vietnam
| Thông số | Giá trị |
|---|---|
| Model | SKKT 106-16E |
| Hãng | Semikron Danfoss |
| Dòng sản phẩm | SEMIPACK® 1 |
| Loại thiết bị | Thyristor Module |
| Cấu trúc | Dual Series Thyristor (SCR-SCR) |
| Điện áp lặp cực đại (VDRM / VRRM) | 1600 V |
| Dòng điện trung bình (ITAV) | 106 A |
| Dòng RMS | 180 A |
| Điện áp rơi thuận | 1.65 V |
| Dòng xung không lặp lại (IFSM) | 2250 A |
| Dòng kích cổng (IGT) | 150 mA |
| Kiểu vỏ | SEMIPACK® 1 |
| Kiểu lắp | Bắt vít trên tản nhiệt |
| Nhiệt độ mối nối tối đa | +130°C |
3. Nguyên lý hoạt động
SKKT 106-16E hoạt động dựa trên nguyên lý điều khiển của thyristor (SCR).
- Khi có tín hiệu kích vào cực Gate, thyristor sẽ chuyển sang trạng thái dẫn.
- Thiết bị tiếp tục dẫn dòng cho đến khi dòng tải giảm xuống dưới dòng duy trì.
- Hai thyristor bên trong mô-đun được cấu hình để đáp ứng các mạch điều khiển công suất AC hoặc DC.
- Kết hợp với bộ điều khiển và tản nhiệt thích hợp, mô-đun cho phép điều chỉnh công suất chính xác và hiệu quả.
4. Ứng dụng thực tế SKKT 106-16E Semikron Danfoss Vietnam
Sản phẩm được sử dụng trong:
- Điều khiển động cơ DC.
- Bộ khởi động mềm (Soft Starter).
- Bộ chỉnh lưu công nghiệp.
- Điều khiển nhiệt độ lò nung.
- Thiết bị gia nhiệt điện trở.
- Hệ thống điều khiển công suất AC.
- Máy hàn công nghiệp.
- Biến đổi nguồn điện công suất lớn.
- Nhà máy thép.
- Nhà máy xi măng và các dây chuyền tự động hóa.
5. Kết luận
SKKT 106-16E Semikron Danfoss Vietnam là mô-đun thyristor công suất 1600 V – 106 A thuộc dòng SEMIPACK® 1, được thiết kế với khả năng chịu tải cao, tản nhiệt hiệu quả và độ tin cậy vượt trội. Thiết bị đáp ứng tốt các ứng dụng điều khiển công suất, chỉnh lưu và truyền động công nghiệp.
