4500S-1MPA GEOKON Vietnam – Cảm biến đo áp lực nước và áp lực nước lỗ rỗng
Mô tả ngắn

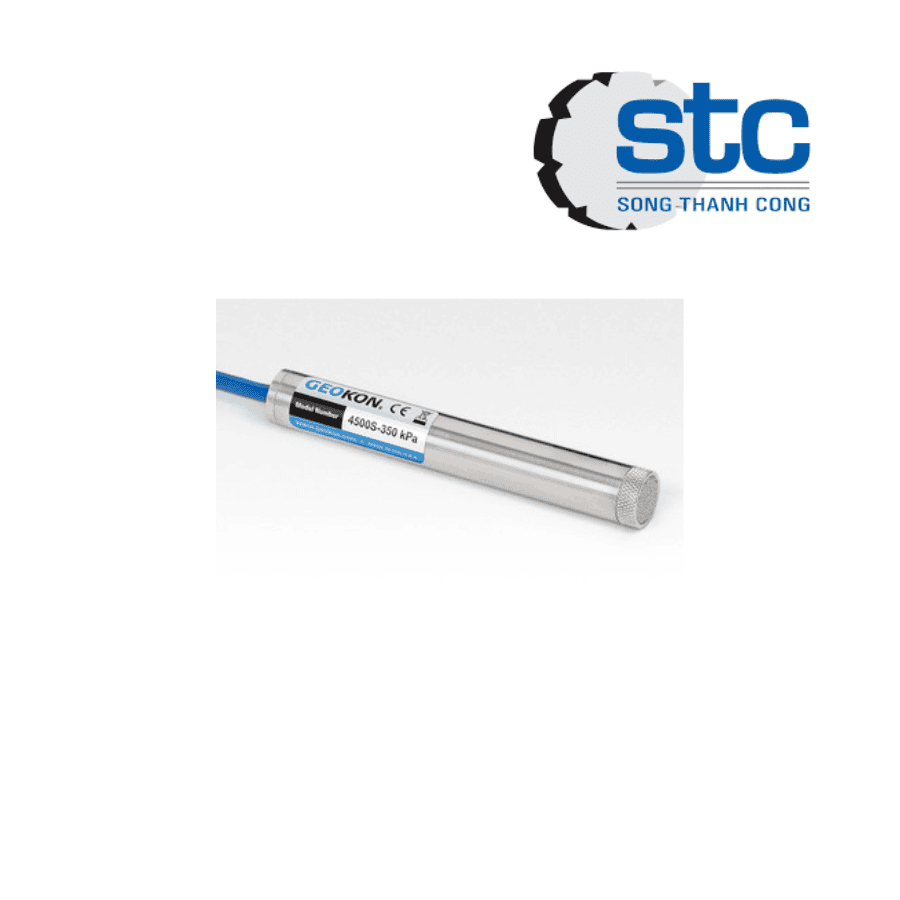

4500S-1MPA GEOKON là cảm biến đo áp suất dạng dây rung (Vibrating Wire Piezometer), được sử dụng để đo áp lực nước và áp lực nước lỗ rỗng trong đất, nền móng và các công trình xây dựng. Thiết bị có dải đo 1 MPa, hỗ trợ theo dõi sự thay đổi áp suất nước trong quá trình thi công và vận hành công trình. Sản phẩm phù hợp với các ứng dụng quan trắc địa kỹ thuật, đập, nền đắp và công trình ngầm.
Tổng quan và đặc điểm nổi bật của 4500S-1MPA GEOKON
4500S-1MPA thuộc dòng cảm biến áp suất nước Model 4500S của GEOKON. Thiết bị sử dụng nguyên lý dây rung để chuyển đổi áp suất tác động lên màng cảm biến thành tín hiệu tần số. Bộ đọc dữ liệu chuyên dụng có thể chuyển đổi tín hiệu này thành giá trị áp suất để phục vụ giám sát và phân tích.
Một ưu điểm của công nghệ dây rung là khả năng duy trì độ ổn định tín hiệu trong các ứng dụng quan trắc dài hạn. Cảm biến được thiết kế để lắp trực tiếp trong nền đất, vật liệu đắp hoặc trong các lỗ khoan và ống quan trắc phù hợp. Nhờ đó, kỹ sư có thể theo dõi sự thay đổi áp lực nước lỗ rỗng theo thời gian.
Model 4500S có kết cấu hình trụ nhỏ gọn, thuận tiện tích hợp vào các vị trí đo hạn chế không gian. Thiết bị có thể được sử dụng trong các dự án cần đánh giá điều kiện thủy lực của đất và đá. Dữ liệu thu thập giúp hỗ trợ phân tích ổn định nền móng, đánh giá hiệu quả thoát nước và theo dõi phản ứng của công trình trước sự thay đổi mực nước.
Cảm biến có độ phân giải 0,025% toàn thang đo và độ chính xác ±0,1% toàn thang đo theo thông số dòng sản phẩm. Thiết bị cũng tích hợp nhiệt điện trở để đo nhiệt độ, hỗ trợ đánh giá ảnh hưởng của nhiệt độ đến kết quả quan trắc.
Thông số kỹ thuật 4500S-1MPA GEOKON
| Thông số | Giá trị |
|---|---|
| Thương hiệu | GEOKON |
| Model | 4500S-1MPA |
| Dòng sản phẩm | Model 4500S |
| Loại thiết bị | Cảm biến đo áp suất nước dạng dây rung |
| Nguyên lý đo | Vibrating Wire |
| Dải đo áp suất | 1 MPa |
| Độ phân giải | 0,025% toàn thang đo |
| Độ chính xác | ±0,1% toàn thang đo |
| Độ tuyến tính | Nhỏ hơn 0,5% toàn thang đo |
| Áp suất quá tải | 1,5 lần áp suất định mức |
| Dải nhiệt độ hoạt động | -20°C đến +80°C |
| Độ dịch điểm không do nhiệt | Nhỏ hơn 0,05% toàn thang đo/°C |
| Kích thước | 133 × 19,1 mm |
| Khối lượng | Khoảng 0,12 kg |
| Đo nhiệt độ | Tích hợp nhiệt điện trở |
Ứng dụng thực tế của 4500S-1MPA GEOKON
Cảm biến được sử dụng trong nhiều dự án quan trắc địa kỹ thuật và xây dựng công trình:
- Đập và hồ chứa: Theo dõi áp lực nước trong nền đập và vật liệu đắp.
- Nền móng công trình: Đo áp lực nước lỗ rỗng để hỗ trợ đánh giá điều kiện nền đất.
- Công trình ngầm: Theo dõi biến động áp suất nước trong đất đá xung quanh khu vực thi công.
- Nền đường và nền đắp: Giám sát áp lực nước trong quá trình thi công và cố kết.
- Quan trắc địa kỹ thuật: Thu thập dữ liệu phục vụ đánh giá ổn định và theo dõi dài hạn.
Khi lựa chọn thiết bị, cần xác định dải áp suất, phương pháp lắp đặt, chiều dài cáp và thiết bị đọc dữ liệu tương thích. Việc lắp đặt đúng kỹ thuật giúp nâng cao độ tin cậy của kết quả quan trắc.
Kết luận
4500S-1MPA GEOKON là cảm biến áp suất nước dạng dây rung được thiết kế cho các ứng dụng quan trắc địa kỹ thuật dài hạn. Với dải đo 1 MPa, độ phân giải cao và khả năng đo nhiệt độ tích hợp, thiết bị hỗ trợ theo dõi áp lực nước lỗ rỗng trong nền đất và công trình xây dựng. Đây là giải pháp phù hợp cho các dự án cần dữ liệu áp suất ổn định để phục vụ đánh giá và quản lý an toàn công trình.
