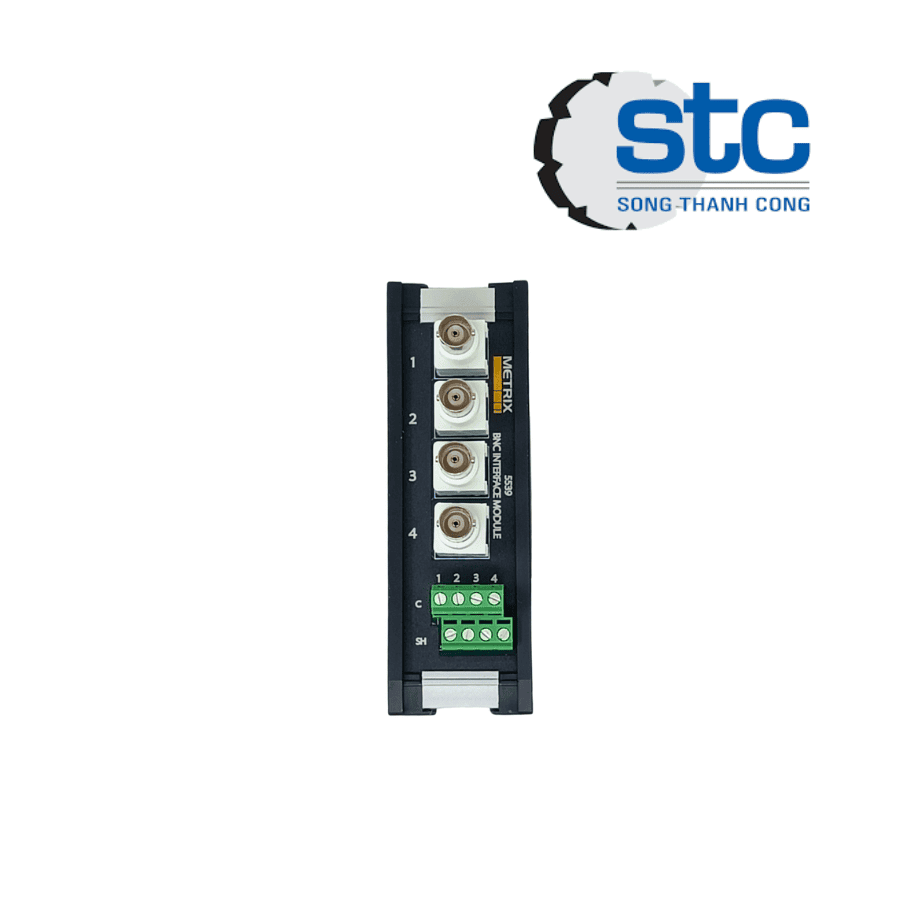

5539 BNC Patch Panel 4 Metrix Vietnam – Bảng đấu nối tín hiệu BNC 4 kênh (4-Channel BNC Patch Panel)
1. Tổng quan & Đặc điểm nổi bật 5539 BNC Patch Panel 4 Metrix Vietnam
5539 BNC Patch Panel 4 là bảng đấu nối tín hiệu BNC 4 kênh (4-Channel BNC Patch Panel) của Metrix, được thiết kế để cung cấp điểm truy cập thuận tiện cho các tín hiệu rung động động (Dynamic Signal) từ các cảm biến được lắp đặt cố định. Thiết bị được gắn trên thanh DIN Rail và hỗ trợ kết nối tối đa 4 kênh cảm biến hai dây, đưa tín hiệu ra các đầu nối BNC cách ly để dễ dàng kết nối với máy phân tích rung hoặc thiết bị thu thập dữ liệu cầm tay.
5539 hoạt động như một khối đấu nối tín hiệu (Terminal Interface Module), chuyển tín hiệu từ cảm biến gia tốc, cảm biến vận tốc, đầu dò tiệm cận hoặc cảm biến nhiệt độ sang chuẩn đầu nối BNC mà không làm ảnh hưởng đến tín hiệu giám sát hiện có. Thiết bị không cấp nguồn kích thích cho cảm biến, nguồn được cung cấp từ hệ thống giám sát hoặc transmitter bên ngoài.
Đặc điểm nổi bật
- Bảng đấu nối tín hiệu BNC 4 kênh.
- Gắn trên thanh DIN Rail TS32/TS35.
- Hỗ trợ tối đa 4 cảm biến hai dây.
- 04 đầu nối BNC cái (Female) cách ly điện.
- Tương thích với cảm biến gia tốc, vận tốc, đầu dò tiệm cận và cảm biến nhiệt độ.
- Dễ dàng kết nối máy phân tích rung động cầm tay.
- Không ảnh hưởng đến tín hiệu giám sát 4–20 mA hiện có.
- Không tích hợp nguồn cấp cảm biến.
- Thiết kế nhỏ gọn, chắc chắn.
- Phù hợp cho hệ thống giám sát tình trạng máy (Condition Monitoring).
2. Thông số kỹ thuật 5539 BNC Patch Panel 4 Metrix Vietnam
| Thông số | Giá trị |
|---|---|
| Model | 5539 BNC Patch Panel 4 |
| Hãng | Metrix |
| Loại thiết bị | BNC Patch Panel |
| Số kênh | 4 |
| Đầu vào | Cảm biến 2 dây |
| Kết nối đầu vào | Screwless Terminal, 16–24 AWG |
| Kết nối đầu ra | 4 × BNC Female (cách ly) |
| Điện áp tối đa | 240 VAC/VDC |
| Dòng điện tối đa | 5 A |
| Kiểu lắp | DIN Rail TS32 / TS35 |
| Kích thước (H × W × L) | 68 × 40 × 128 mm |
| Khối lượng | 136 g |
| Nhiệt độ hoạt động | -55 đến +85°C |
| Vật liệu vỏ | Polyamide |
| Màu vỏ | Đen/Xám |
3. Nguyên lý hoạt động
5539 BNC Patch Panel 4 đóng vai trò là giao diện giữa cảm biến và thiết bị đo rung.
- Tín hiệu động từ cảm biến được đưa vào các đầu nối terminal.
- Thiết bị chuyển tín hiệu sang các đầu nối BNC tương ứng.
- Người vận hành chỉ cần kết nối máy phân tích rung động vào cổng BNC để thu thập tín hiệu mà không cần tháo dây cảm biến.
- Thiết bị không xử lý hoặc khuếch đại tín hiệu, chỉ truyền tín hiệu một cách an toàn và thuận tiện.
4. Ứng dụng thực tế 5539 BNC Patch Panel 4 Metrix Vietnam
Thiết bị được sử dụng trong:
- Hệ thống giám sát rung động máy quay.
- Tuabin hơi và tuabin khí.
- Máy nén khí.
- Bơm công nghiệp.
- Động cơ điện.
- Quạt công nghiệp.
- Hệ thống Condition Monitoring.
- Nhà máy điện.
- Nhà máy dầu khí.
- Nhà máy hóa chất và sản xuất công nghiệp.
5. Kết luận
5539 BNC Patch Panel 4 Metrix Vietnam là bảng đấu nối tín hiệu 4 kênh chuyên dụng cho hệ thống giám sát rung động. Với khả năng hỗ trợ 4 cảm biến hai dây, đầu ra BNC cách ly, lắp đặt trên DIN Rail và tương thích với nhiều loại cảm biến rung, thiết bị giúp việc thu thập và phân tích tín hiệu trở nên nhanh chóng, an toàn và thuận tiện trong các ứng dụng bảo trì dự đoán và giám sát tình trạng máy.
