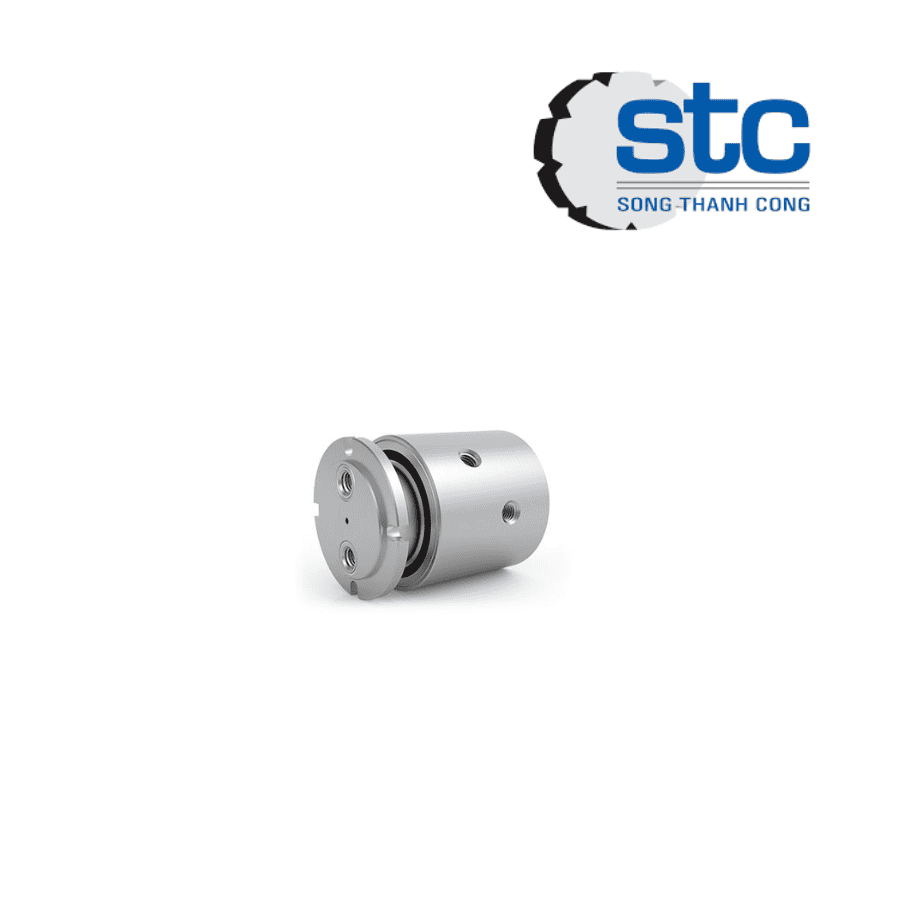

GPS-420 DSTI Vietnam – Khớp nối xoay 2 đường dẫn (2-Passage Rotary Union)
1. Tổng quan & Đặc điểm nổi bật GPS-420 DSTI Vietnam
GPS-420 là khớp nối xoay (Rotary Union) thuộc dòng GPS Series của DSTI (Dynamic Sealing Technologies Inc.). Thiết bị được thiết kế để truyền đồng thời hai dòng lưu chất giữa phần tĩnh và phần quay của máy móc, phù hợp với các ứng dụng sử dụng khí nén, thủy lực, nước làm mát, dầu, glycol và nhiều loại chất lỏng công nghiệp khác.
Model GPS-420 có 2 đường dẫn độc lập, kết nối 1/2″-14 NPT, chế tạo hoàn toàn bằng thép không gỉ (Stainless Steel), sử dụng công nghệ làm kín chuyên dụng cho áp suất hai chiều và chân không. Thiết bị có khả năng làm việc ở áp suất lên đến 7.500 psi (515 bar) và tốc độ quay tối đa 500 rpm.
Đặc điểm nổi bật
- Khớp nối xoay 2 đường dẫn (2-Passage Rotary Union).
- Thuộc dòng GPS Series của DSTI.
- Thân và trục bằng thép không gỉ.
- Kết nối 1/2″-14 NPT.
- Áp suất làm việc tối đa 7.500 psi (515 bar).
- Tốc độ quay tối đa 500 rpm.
- Hỗ trợ áp suất hai chiều và chân không.
- Truyền đồng thời hai loại lưu chất độc lập.
- Có thể tích hợp với slip ring để truyền tín hiệu và điện.
- Phù hợp với môi trường có nước hoặc lưu chất ăn mòn.
2. Thông số kỹ thuật GPS-420 DSTI Vietnam
| Thông số | Giá trị |
|---|---|
| Model | GPS-420 |
| Hãng | DSTI |
| Dòng sản phẩm | GPS Series |
| Loại thiết bị | 2-Passage Rotary Union |
| Số đường dẫn | 2 |
| Kiểu kết nối | 1/2″-14 NPT |
| Vật liệu | Stainless Steel |
| Áp suất tối đa | 7.500 psi (515 bar) |
| Tốc độ quay tối đa | 500 rpm |
| Chân không tối đa | 30 inHg |
| Nhiệt độ làm việc | -18°C đến +105°C |
| Đường kính ngoài | 98,4 mm |
| Chiều dài | 137 mm |
| Mô-men quay tối thiểu | 5.7 ft-lb (7.73 Nm) |
3. Nguyên lý hoạt động
GPS-420 hoạt động bằng cách duy trì kết nối kín giữa phần quay và phần tĩnh của hệ thống.
- Lưu chất đi vào từ phía tĩnh của rotary union.
- Các phớt làm kín chuyên dụng cho phép truyền lưu chất qua trục quay mà không bị rò rỉ.
- Hai đường dẫn hoạt động độc lập, cho phép truyền đồng thời hai loại môi chất khác nhau.
- Thiết kế bằng thép không gỉ giúp thiết bị làm việc ổn định trong môi trường có nước, hóa chất nhẹ hoặc lưu chất ăn mòn.
4. Ứng dụng thực tế GPS-420 DSTI Vietnam
Thiết bị được sử dụng trong:
- Máy cuộn và xả cuộn.
- Bàn xoay công nghiệp.
- Robot tự động.
- Máy đóng gói.
- Thiết bị thủy lực.
- Hệ thống khí nén.
- Hệ thống làm mát bằng nước.
- Máy gia công CNC.
- Thiết bị kiểm tra tự động.
- Dây chuyền sản xuất cần truyền lưu chất qua bộ phận quay.
5. Kết luận
GPS-420 DSTI Vietnam là khớp nối xoay 2 đường dẫn chất lượng cao thuộc GPS Series, nổi bật với kết nối 1/2″-14 NPT, vật liệu thép không gỉ, khả năng chịu áp suất lên đến 515 bar và tốc độ quay tối đa 500 rpm. Thiết bị là giải pháp đáng tin cậy cho các hệ thống truyền lưu chất giữa phần tĩnh và phần quay trong nhiều ứng dụng công nghiệp, tự động hóa và thủy lực.
