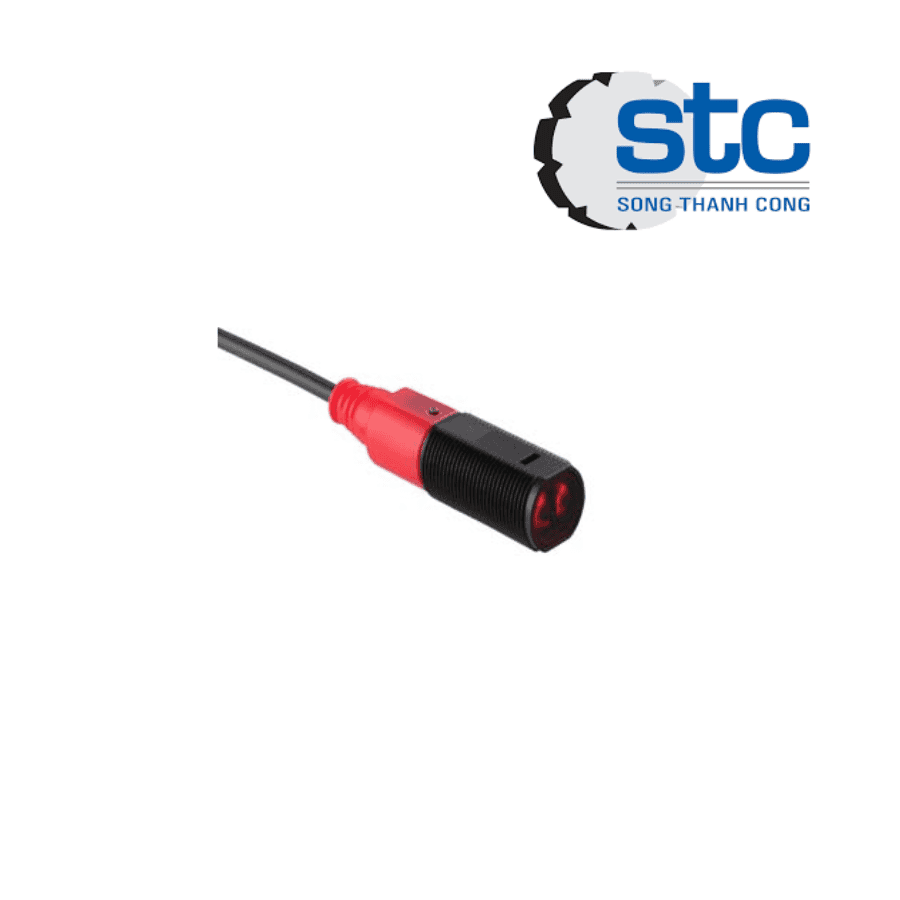

LE318B/4P Leuze Vietnam – Cảm biến quang thu tia công nghiệp PNP
Mô tả ngắn
LE318B/4P Leuze Vietnam là cảm biến quang thu tia thuộc dòng 318B của Leuze. Thiết bị hoạt động theo nguyên lý thu phát qua tia, kết hợp với bộ phát tương thích để phát hiện vật thể trên dây chuyền tự động hóa. Sản phẩm có hai ngõ ra PNP, thời gian đáp ứng nhanh và cấp bảo vệ IP67.
Tổng quan về LE318B/4P Leuze
LE318B/4P là bộ thu của hệ thống cảm biến quang thu phát qua tia. Thiết bị nhận ánh sáng từ bộ phát đối diện để xác định trạng thái có hoặc không có vật thể chắn tia. Phương pháp này phù hợp với các ứng dụng cần phát hiện vật thể ổn định trong môi trường sản xuất.
Cảm biến sử dụng nguồn điện 10–30 VDC và có hai ngõ ra chuyển mạch PNP. Ngõ ra thứ nhất hoạt động theo chế độ Light Switching, trong khi ngõ ra thứ hai hoạt động theo chế độ Dark Switching. Nhờ đó, người dùng có thể lựa chọn tín hiệu phù hợp với yêu cầu điều khiển.
Sản phẩm có thân ren M18, vỏ nhựa ABS và cáp PUR dài 2 m. Thiết kế này hỗ trợ lắp đặt và kết nối thuận tiện trong hệ thống máy móc công nghiệp.
Đặc điểm nổi bật
- Nguyên lý thu phát qua tia: Phát hiện vật thể khi tia sáng giữa bộ phát và bộ thu bị gián đoạn.
- Hai ngõ ra PNP: Hỗ trợ chế độ Light Switching và Dark Switching.
- Tần số chuyển mạch 500 Hz: Phù hợp với nhiều ứng dụng phát hiện vật thể trên dây chuyền.
- Thời gian đáp ứng 1 ms: Hỗ trợ phát hiện trạng thái nhanh.
- Nguồn cấp 10–30 VDC: Tương thích với nhiều hệ thống điều khiển công nghiệp.
- Bảo vệ chống đảo cực và ngắn mạch: Tăng khả năng bảo vệ mạch điện.
- Cấp bảo vệ IP67: Hỗ trợ hoạt động trong môi trường có bụi và nước theo điều kiện quy định.
- Thiết kế ren M18: Thuận tiện lắp đặt trên giá đỡ hoặc vị trí gá phù hợp.
Thông số kỹ thuật LE318 B4P Leuze Vietnam
| Thông số | Giá trị |
|---|---|
| Model | LE318B/4P |
| Mã sản phẩm | 50116846 |
| Thương hiệu | Leuze |
| Dòng sản phẩm | 318B |
| Loại thiết bị | Cảm biến quang thu tia |
| Nguyên lý hoạt động | Throughbeam |
| Khoảng cách hoạt động bảo đảm | 0–10 m |
| Khoảng cách hoạt động giới hạn | 0–15 m |
| Điện áp cấp | 10–30 VDC |
| Dòng không tải | 0–15 mA |
| Số ngõ ra số | 2 |
| Kiểu ngõ ra | PNP |
| Chế độ ngõ ra 1 | Light Switching |
| Chế độ ngõ ra 2 | Dark Switching |
| Dòng chuyển mạch tối đa | 100 mA |
| Tần số chuyển mạch | 500 Hz |
| Thời gian đáp ứng | 1 ms |
| Độ trễ sẵn sàng | 300 ms |
| Kết nối | Cáp PUR 4 lõi, dài 2 m |
| Kích thước | Ø18 × 46 mm |
| Ren lắp đặt | M18 × 1 mm |
| Vật liệu vỏ | Nhựa ABS |
| Cấp bảo vệ | IP67 |
| Nhiệt độ hoạt động | -40 đến +60°C |
| Khối lượng | Khoảng 70 g |
Ứng dụng thực tế LE318 B4P Leuze Vietnam
LE318B/4P được sử dụng trong các hệ thống tự động hóa cần phát hiện sự hiện diện hoặc vị trí của vật thể. Một số ứng dụng tiêu biểu gồm:
- Dây chuyền lắp ráp tự động.
- Máy đóng gói và phân loại sản phẩm.
- Hệ thống băng tải công nghiệp.
- Giám sát vị trí chi tiết trên máy.
- Đếm sản phẩm và phát hiện vật thể đi qua.
Khi lắp đặt, cần chọn bộ phát tương thích và căn chỉnh chính xác trục quang giữa bộ phát với bộ thu. Đồng thời, cần kiểm tra loại ngõ ra PNP và sơ đồ đấu dây để bảo đảm tương thích với bộ điều khiển.
Kết luận
LE318B/4P Leuze Vietnam là cảm biến quang thu tia công nghiệp với hai ngõ ra PNP, thời gian đáp ứng 1 ms và cấp bảo vệ IP67. Thiết bị phù hợp với nhiều ứng dụng phát hiện vật thể trong dây chuyền tự động hóa. Khi lựa chọn, cần xác nhận bộ phát tương thích và khoảng cách lắp đặt thực tế.
